30.Закрепление маркшейдерских опорных и съемочных сетей.
Подземные пункты:
Постоянные.
Основа опорных сетей.
Центры: в почве, кровле, в боках выработок с учетом обеспечения их сохранности.
Располагают группами не менее трех.

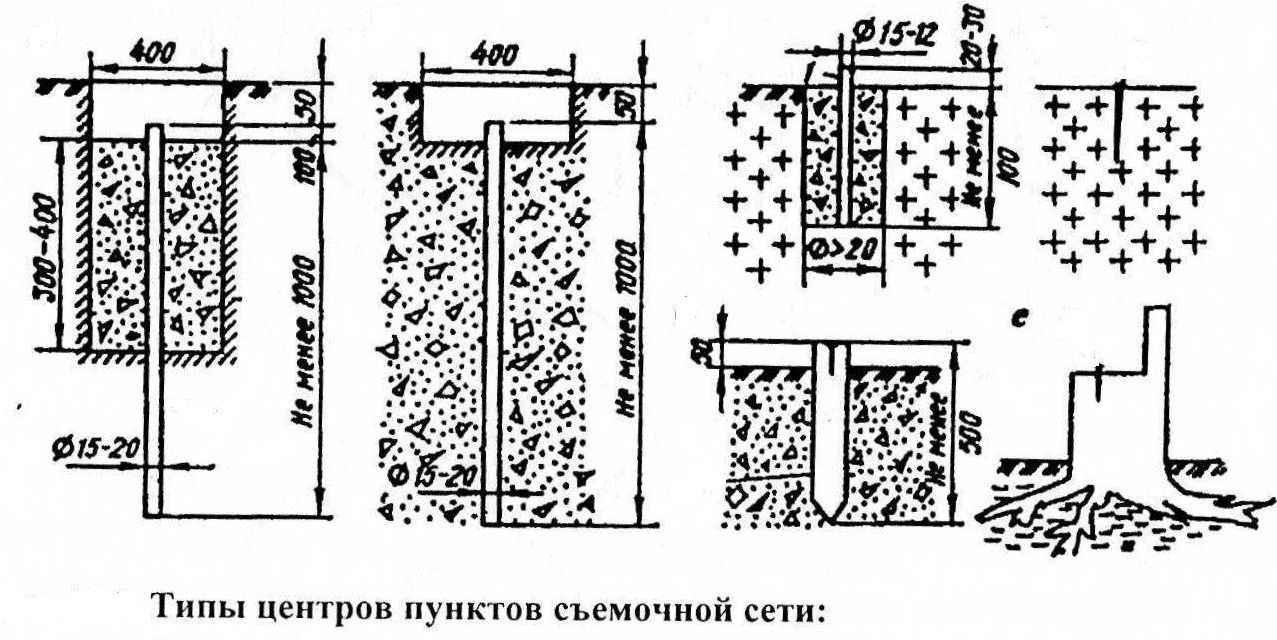

Виды конструкций:
- В ПОДОШВЕ. Центр – металлический штырь, d 25-30мм, длиной 200-700мм, зазубренный или загнутый книзу. Бетонируют в лунке. В головке отверстие – центр. Сверху – пробка насадка с крестиком.
- В КРОВЛЕ. Центр – металлический стержень. Бетонируют в скважине выработки. Для центрирования просверливают отверстие d =2мм(для нити).
- В БОКАХ. Забетонированный штырь шестигранной формы, на которую надевается штанга.
В сложных горно-геологических разрезах – анкер распорного типа.

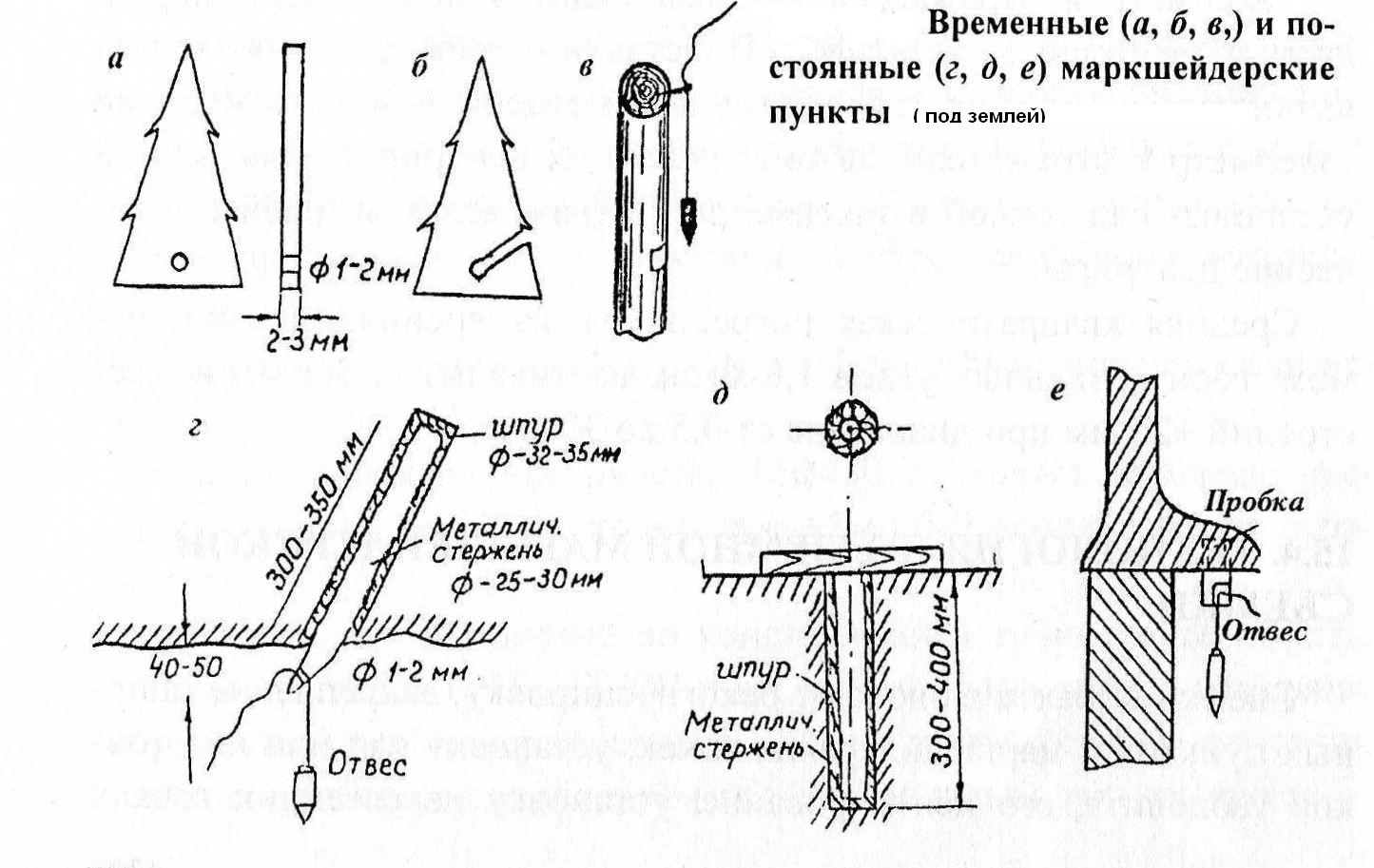

Временные.
Предназначены для выработок с различной крепью (деревянной, металлической, анкерной). Все пункты маркируются в книжках. В выработках вешаются специальные марки.
Пункты
1. Долговременной сохранности
2. Временного пользования.
под землей на поверхности
