Краткие ответы на экзаменационные вопросы по Маркшейдерскому делу (3 курс)

1. История развития маркшейдерского дела.

В средние века горное производство стало активно развиваться в Германии. Поэтому считается, что маркшейдерское дело зародилось именно там.

Первые описания маркшейдерских съемок сделаны в 1 веке до н.э. греческим ученым Героном Александрийским.

1555 г- Георгий Агрикола, немецкий ученый, издал капитальный труд «О горном деле и металлургии», в котором были описаны съемки горных выработок с помощью компаса с кругом, разделенным на 12 частей.

В 16-17 вв. в Германии создается компас с визирным приспособлением и подвесная буссоль.

В России маркшейдерское дело стало развиваться в 18 веке, когда правил Петр I.

В 1763г. М.В.Ломоносовым был издан труд «Об измерении рудников».

В 1773 году в Санкт - Петербурге было основано горное училище, в котором был учрежден маркшейдерский класс.

В 1847 году Олышев П.А.(русский маркшейдер) опубликовал учебник «Маркшейдерское искусство» – изобрел первую модель теодолита и нивелира, предложил работать в координатах.

В 1872 году Тиме Г.А. предложил использовать единую систему координат на территории всей страны

В 1905 году Бауман В.И. предложил создать инструкцию, где написаны правила ведения маркшейдерских работ.

1913г. по инициативе Баумана был создан 1 Всероссийский съезд маркшейдеров.

1870-1921г Леонтоновский П.М. изучал сдвижение горных пород.

В 1868-1949г Соболевский П.К. создал учебник «Геометрия недр».

В 1904г П.К.Соболевский организовал в Томском технологическом институте выпуск специалистов – маркшейдеров.

В 1950 г в России создали гирокомпас.

В 1957 г- запущен первый искусственный спутник Земли.

В 1990г американцы создали GPS.

2. Основные задачи и организация маркшейдерских работ.

Маркшейдерское дело- это отрасль горной науки и техники, занимающаяся съемками на земной поверхности и в подземных выработках, с целью изображений их на чертежах, а также для решения горно-геометрических задач.

Маркшейдерские работы производятся на всех этапах освоения месторождения. Этапы: разведка, строительство предприятия, эксплуатация, ликвидация.

Задачи маркшейдера

1. Своевременное выполнение маркшейдерских работ

2. Создание опорной съемочной сети

3. Контроль за соблюдением проектных данных

4. Наблюдение за сдвижением г.п.

5. Определение и учет объемов, выполняемых работ.

6. Составление планов

7. Участие в разработке годовых планов развития горных работ

8. Участие в подборе маркшейдерских кадров

9. Останавливать горные работы, которые не соответствуют проекту.

10. Браковать горные выработки, которые имеют неправильный уклон, направление, габариты.

11. Перенесение в натуру горных выработок.

12.Запрещать разработку предохранительных целиков.

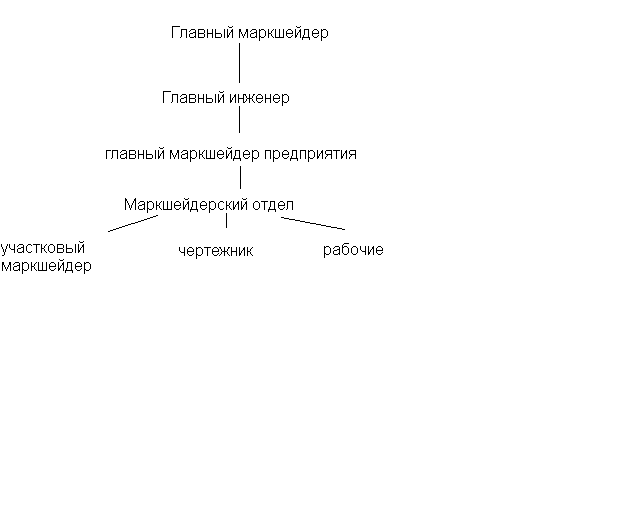

Структура маркшейдерской службы.

3. Оформление планов горных работ и условные обозначения для маркшейдерских чертежей.

Чертежи должны оформляться в соответствии с ГОСТом 1983г.

Обычно их оформляют на формате А 1. Масштаб чертежей 1:5, 1:10, 1:50, 1:100, 1:500, 1:1000, 1:5000.

Чертится рамка (слева 10мм, сверху 10мм, справа 30мм, снизу 50мм). Внутри рамки создают сетку 100*100. В середине нижнего поля - титульная надпись:

1. Название организации

2. Название горного предприятия

3. Название чертежа

4. Название участка или горизонта

5. Масштаб

В левой части нижнего поля показывают схему расположения планшета среди планшетов. Размер ее 30*30, номенклатура маркшейдерских чертежей. За исходный лист маркшейдерского чертежа берется лист 1:5000, который охватывает территорию 2*2 км. В правом углу чертится таблица:

1 колонка – должность

2 колонка – фамилия

3 колонка – подпись

4 колонка – дата

Все линии сетки сплошные, цвет черный – если документация исходная.

Если документация производная – разрешается переносить только пересечения линий сетки.

Сетка располагается параллельно рамке или под уклоном, подписывается справа и снизу.

Оформление разрезов

На планшете может быть изображен один разрез, а может быть несколько. Если их несколько, то вверху каждого разреза пишется название.

Сетка для разрезов – прямые линии, проведенные через 1см. Линия, по которой чертится разрез, изображается на плане тонкой сплошной. Сетка подписывается справа, может снаружи, а может внутри. Каждый разрез должен быть привязан к плану. На плане на линии наносят точки в начале и в конце х и у.

Некоторые условные знаки для чертежей.

Цвет крепи:

• Желтый (дерево)

• Зеленый (железобетон)

• Серый (бетон)

• Фиолетовый (железо)

• Оранжевый, коричневый (камень)

Ст15 137,0 Устье вертикального ствола

Устье вертикальной скважины, встретившей полезное ископаемое

Откос уступа по вскрыше

Откос уступа по полезному ископаемому

М

Проходческий комбайн

еханизмы

Экскаватор

Отбойный молоток
