Вопрос 1. Какие выводы можно сделать из результатов измерений и характеристических кривых?

Ответ:

Вопрос 2. Чему будут равны ток и напряжение при сопротивлении величиной 20 Ом и максимально допустимой рассеиваемой мощности 2 Вт?

Для определения этих значений нужно построить вольт-амперную характеристику соответствующего сопротивления на кривой мощности рис.3.

Ответ:

Вопрос 3. Какая электрическая работа будет произведена, если в схеме по рис1. К сопротивлению 100 Ом приложить напряжение 12 в, в течение 10 часов?

Ответ:

Вывод:

Лабораторная работа №6 Определение коэффициента полезного действия электрической цепи.

Цель работы: Зная напряжение и ток электрической цепи, рассчитать коэффициент полезного действия потребителя, затраченную и полезную мощности.

Оборудование:

1. Монтажная панель -1шт.

2. Источник тока - 0-15 В – 1шт.

3. Миллиамперметр 0-100 мА – 1шт.

4. Вольтметр - 0-15 В – 1шт.

5. Резистор - 22 Ом – 1шт.

6. Резистор - 220 Ом – 1шт.

7. Набор проводов.

Порядок выполнения работы.

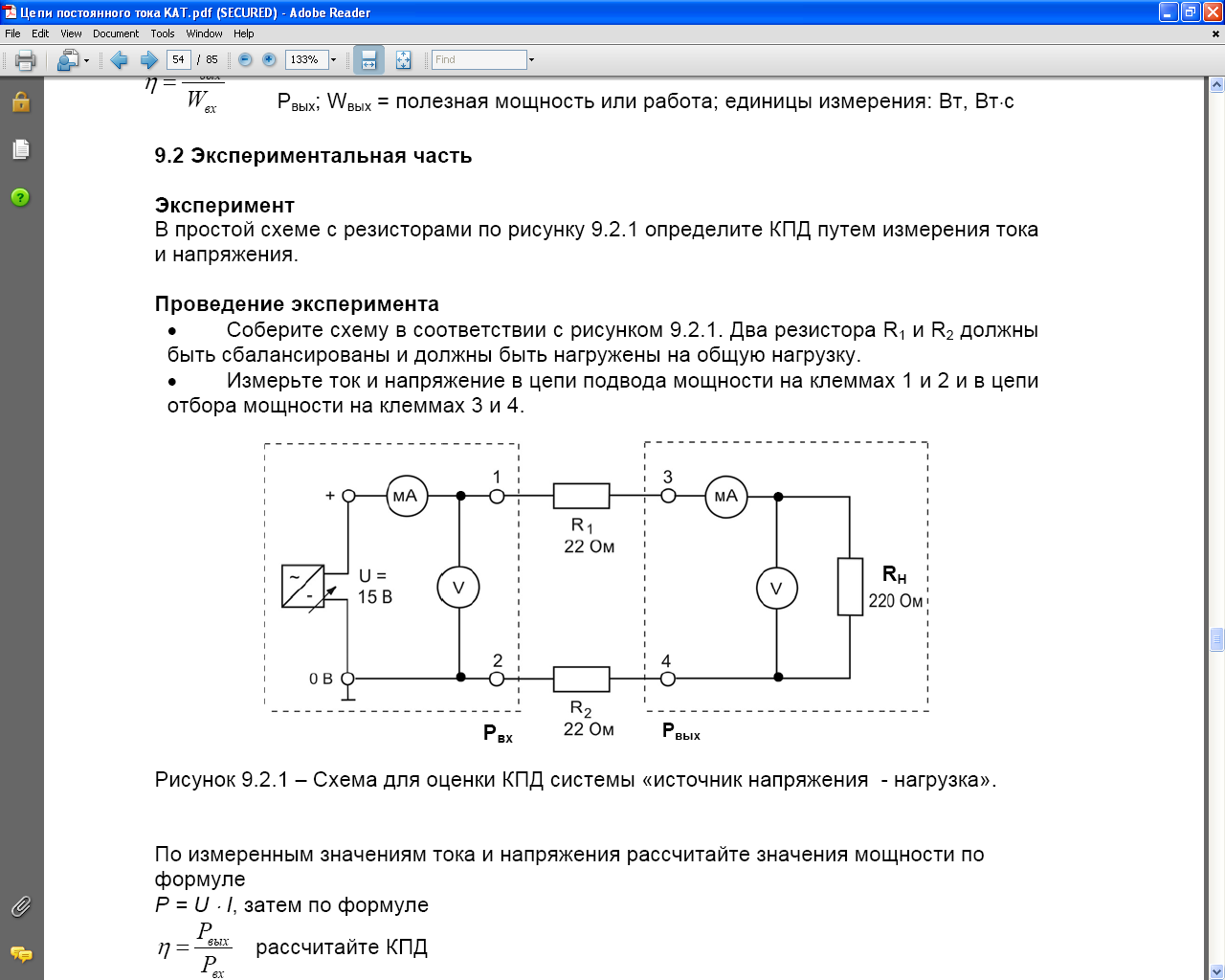

1.Соберите схему рис 1.

2.Покажите её преподавателю.

3.Измерьте ток и напряжение в цепи подвода мощности на клеммах 1 и 2 и в цепи отбора мощности на клеммах 3и 4.

4.По измеренным значениям тока и напряжения рассчитайте значения мощности и КПД.

Величина подводимой мощности Рвх.

I₁=

U₁=

Pвх. = I₁*U₁=

Величина полезной мощности Рвых. I₂= U₂= Pвых=I₂*U₂ =

Величина КПД = Рвых/Рвх =

Величина КПД в % =Рвых/Рвх*100% =

Вывод:

Лабораторная работа №7 Последовательное соединение конденсаторов.

Цель работы: Определить общую ёмкость конденсаторов при последовательном соединении в цепи переменного тока.

Оборудование:

1. Генератор сигналов - 1 шт.

2. Монтажная панель - 1 шт.

3. Мультиметр- 1 шт. - 1 шт.

4. Конденсатор С₁= 0,22 мкФ - 1 шт.

5. Конденсатор С₂=47 мкФ - 1 шт.

6. Конденсатор С₃=1 мкФ- 1 шт.

7. Резистор R₁=1 кОм- 1 шт.

8. Набор проводов.

Порядок проведения работы.

1. Соберите схему рис 1.

A R₁ B C₁ C C₂ D C₃ E

U=3B

f=1кГц U_Cобщ

2. Покажите её преподавателю.

3. Установите на генераторе сигналов напряжение U=3B (sinus) и частоту f=1кГц.

4. Измерьте мультиметром напряжения в точках А……Е и занесите значения в таблицу 1.

Таблица 1.

Падение напряжения на конденсаторах и общее напряжение, В
Точки измерения
A-B(UR1)	B-C(UC1)	C-D(UC2)	D-E(UC3)	B-E(Uобщ)

5. Рассчитайте ток в цепи на измерительном резисторе 1 кОм

I=U_R1/R1= I=Ic

6. Рассчитайте реактивное сопротивление конденсаторов:

Хс₁=Uc₁/Ic = Хс₂=Uc₂/Ic = Хс₃=Uc₃/I_c = Xc_общ=Uс_общ/Ic=

7. Рассчитайте ёмкости конденсаторов:

С₁=1/2πfХс₁ = С2=1 /2πfХс₂ = С3=1/ 2πfХс₃ =

Cобщ=1/2πf Х_общ =

8. Рассчитайте с целью проверки общую ёмкость цепи: С_общ.=

Полученный на измерительной технике результат может существенно отличаться от расчётного значения из-за больших допусков конденсаторов (до 20%)

Вывод:
