3. Зведення монолітних фундаментів

3.1. РОЗРАХУНОК ОБ’ЄМІВ І ТРУДОМІСТКОСТІ РОБІТ

У комплекс залізобетонних робіт входять опалубочні, арматурні, бетонні і розпалубночні роботи. При розрахунку трудомісткості одиниці виміру окремих видів робіт необхідно приймати по нормативному збірнику ДБН Д.2.2-6-99 “Бетонні та залізобетонні конструкції монолітні” Випуск 6. А об’єми у цих одиницях виміру треба підраховувати по відповідних геометричних фігурах. Об’єми арматурних робіт розраховують приблизно, виходячи з того, що на кубометр бетону фундаментів потрібно 50 кг. арматури. Остання монтується краном у вигляді сіток масою 150 кг. кожна.

КАЛЬКУЛЯЦІЯ ПРАЦЕВИТРАТ НА ЗВЕДЕННЯ ФУНДАМЕНТУ

Таблиця № 3

Визначимо годинний потік бетону:

.

де V_б ‑ загальний об'єм бетону, що необхідно укласти в фундаменти; V_б = 106,4 м³

m ‑ кількість змін за календарним планом, за які укладається весь об'єм бетону. m =2

Годинна продуктивність бетононасосу, якою укладається бетонна суміш, повинна бути більшою від годинного потоку бетонної суміші, яку необхідно забезпечити.

Стріловий кран вибираємо по довіднику будівельної техніки. Розрахувавши його вантажопідйомність та виліт стріли. Вантажопідйомність повинна бути більшою ніж:

Gк = g + g1 = 1,5 +0,1 = 1,5 т,

g – маса арматурного каркасу;

g₁ – маса стропового пристрою ;

При встановки арматури кран розміщуємо біля котловану, він переміщується по периметру котловану для поступового подання її в опалубку.

Виліт стріли розраховуємо за формулою:

,

де а_К – ширина опорної частини крану (додаток 14 [1]);

С_К – мінімально припустима відстань між опорою крану і початком укосу котловану;

(додаток 18 [1]).

Обираємо кран марки КС-6476 з вилітом стріли 18,6 м. Вантажопідйомність 4,4 т.

Ущільнювати бетонну суміш будемо глибинним вібратором (додаток 16 [1]).

Продуктивність підраховується за формулою:

,

r – радіус дії вібратора (0,4 м) ;

К_В – коефіцієнт використання за часом (0,35) ;

h_б – товщина шару бетону, що ущільнюється (0,4 м ) ;

t₁ – термін вібрації на одному місці ( 40 с) ;

t₂ – термін переходу на слідуючи стоянку ( 10 с).

Будемо використовувати 2 глибинних вібратора ІВ – 67.

Товщину шару бетонної суміші, яку необхідно укладати, треба підрахувати за умови, що раніше ущільнений шар площею F до початку його тужавіння за максимально припустимий термін часу t ( в годинах ) буде перекритий новим шаром і разом ущільнений. Тобто треба забезпечити монолітність конструкції при відомій інтенсивності подачі бетону Q_год.

h _б  (Q_год·t) / F (м) => F = 2.3x3.8 = 8.74 м h _б = 0,4 м.

0,4  0,76

F – найбільша площа нижньої сходинки фундаменту. Для стовбчастих фундаментів спочатку виділяємо дільницю, на якій ведеться бетонування за зміну. Відповідно до розмірів дільниці підраховуємо площу, по якій укладається бетонна суміш.

Рис. Схема подачі бетонної суміші краном та баддею

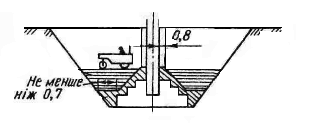

Рис.. Схема подачі арматури в котлован.

1 – кран; 2 – склад арматури; 3 – грунт для зворотної засипки

Рис. 7. Захист майданчика від стоку поверхневих вод.
