4.2. Расчет послеаварийных и ремонтных режимов
Представим краткую характеристику каждого из послеаварийных режимов

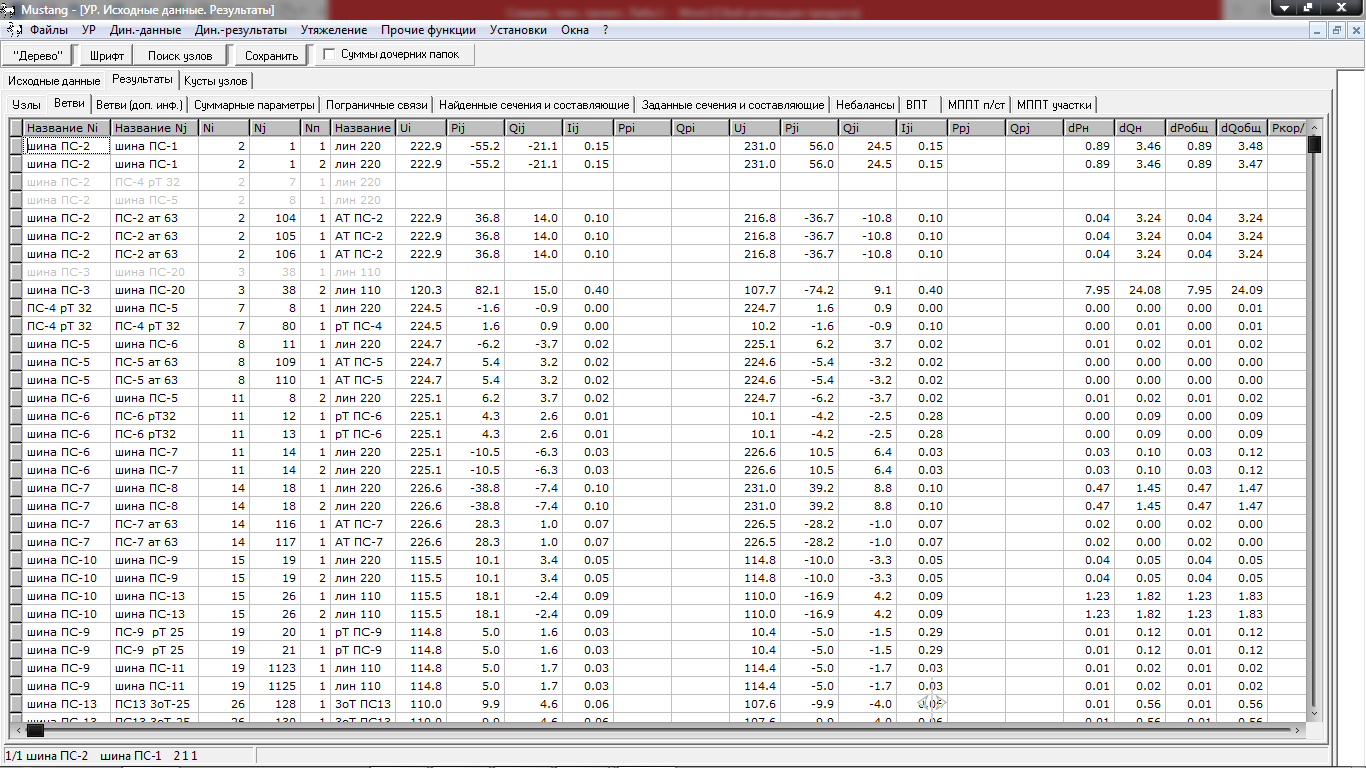

4.2.1. Аварийное отключение одной цепи вл 220 кВ пс-1 – пс-2
Ввиду отключения цепи линии ВЛ 220 кВ ПС-1 – ПС-2 происходит наброс мощности на оставшуюся в работе линию ПС-1 – ПС-2. Установившиеся ток после аварии в ВЛ 220 кВ ПС-1 – ПС-2 составляет IП/АВ=300 А, что не превышает длительно допустимого тока для провода марки АСО-300 IДОП=690 А.
Регулирование напряжения с помощью РПН трансформаторов не потребовалось, так как полученные напряжения не выходят за установленные допустимые пределы отклонения напряжения.

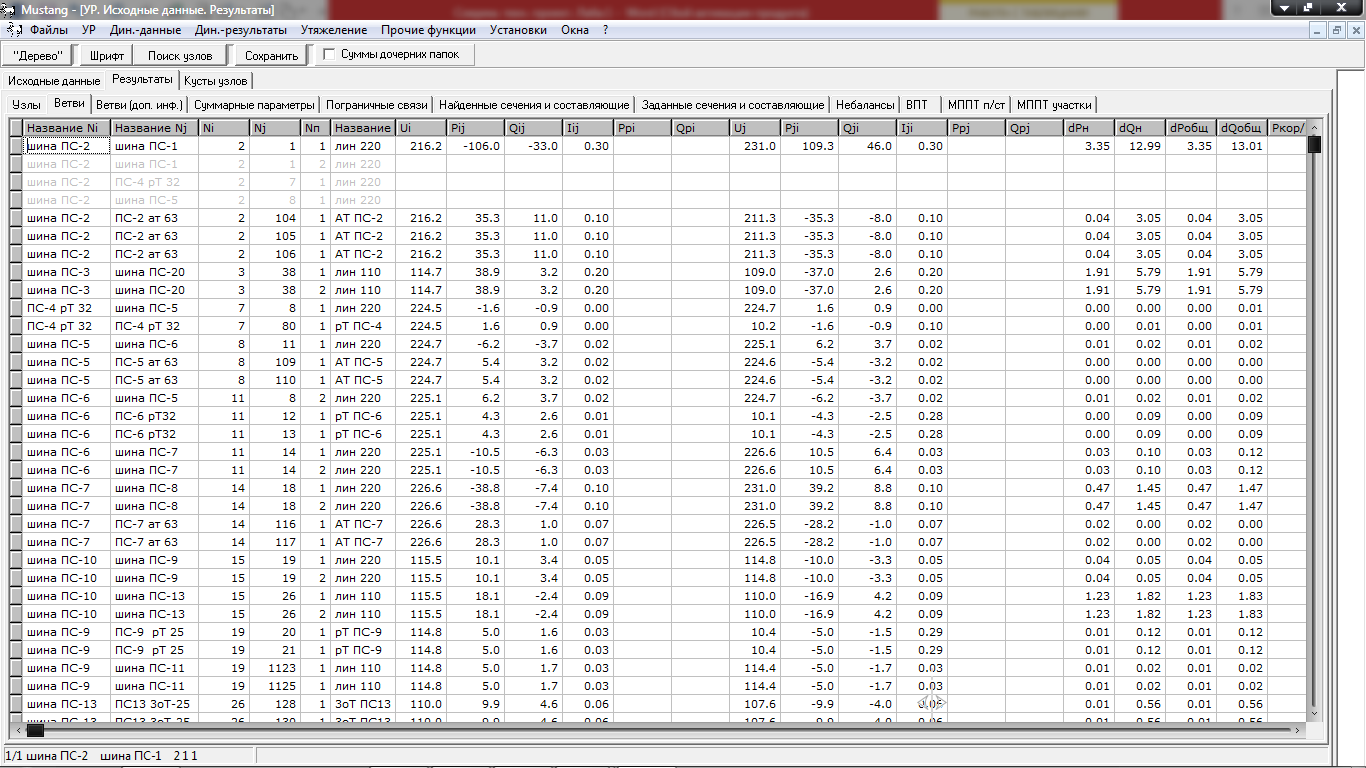

4.2.2. Аварийное отключение одного автотрансформатора мощностью 63 мва на пс-2
Ввиду отключения АТ3 на ПС-2 происходит наброс мощности на оставшиеся в работе автотрансформаторы. Для АТ1 и АТ2 ПС2 нагрузка после аварийного отключения АТ3 составляет РП/АВ=53 МВт, что не превышает номинальную мощность данного трансформатора.
Регулирование напряжения с помощью РПН трансформаторов не потребовалось, так как полученные напряжения не выходят за установленные допустимые пределы отклонения напряжения.
4.2.3. Аварийное отключение одной цепи вл 110кВ пс-2 – пс-20
Ввиду отключения цепи линии ВЛ 110кВ ПС-2 – ПС-20 происходит наброс мощности на оставшуюся в работе ВЛ ПС-2 – ПС-20. Установившиеся ток после аварии в ВЛ 110кВ ПС-2 – ПС-20 составляет IП/АВ=400 А, что не превышает длительно допустимого тока для провода марки АС-240 IДОП=610 А.
Регулирование напряжения с помощью РПН трансформаторов не потребовалось, так как полученные напряжения не выходят за установленные допустимые пределы отклонения напряжения.

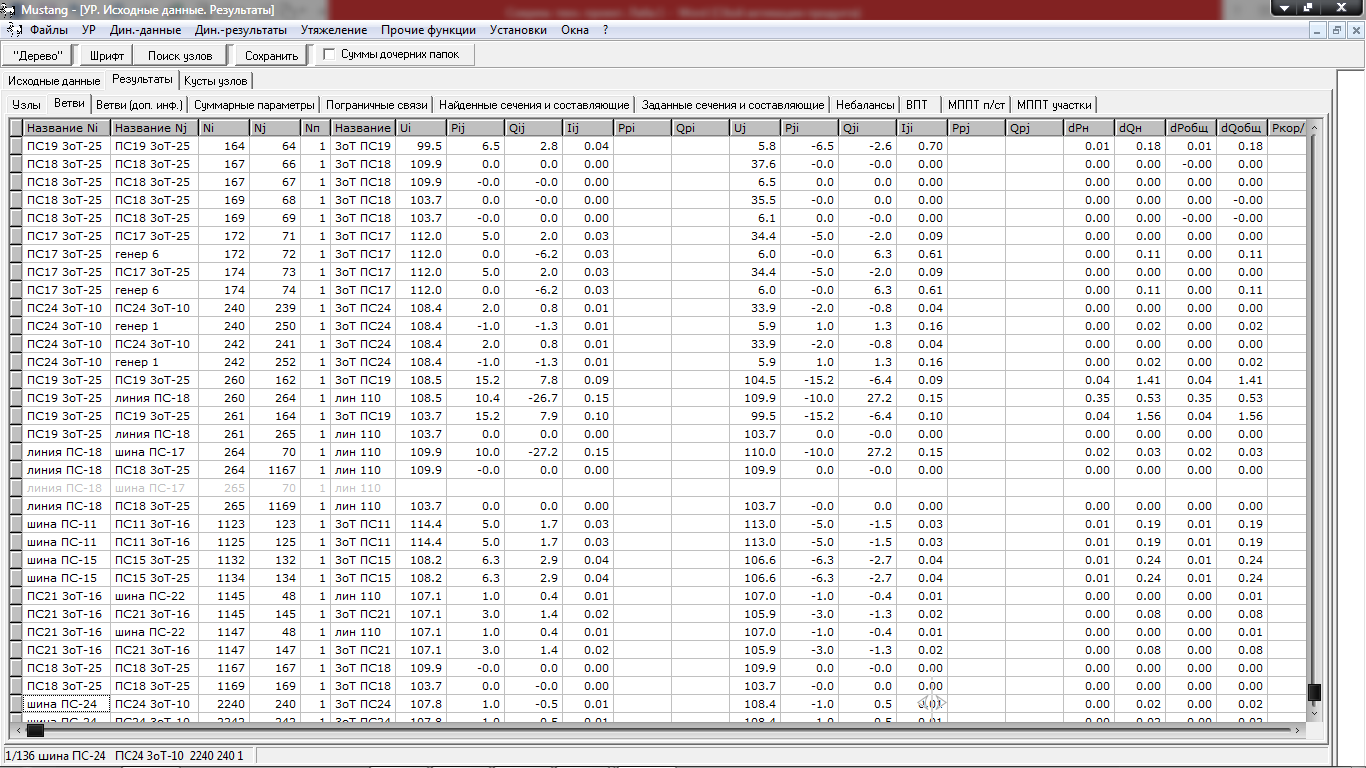

4.2.4 Аварийное отключение одной цепи вл 110 кВ пс-20 – пс-25 (шины 110 кВ гтэс-2)
Ввиду отключения цепи линии ВЛ 110кВ ПС-20 – ГТЭС-2 происходит наброс мощности на оставшуюся в работе вторую ВЛ. Установившиеся ток после аварии в ВЛ 110кВ ПС-20 – ГТЭС-2 составляет IП/АВ=280 А, что не превышает длительно допустимого тока для провода марки АС-240 IДОП=610 А.
Регулирование напряжения с помощью РПН трансформаторов не потребовалось, так как полученные напряжения не выходят за установленные допустимые пределы отклонения напряжения.

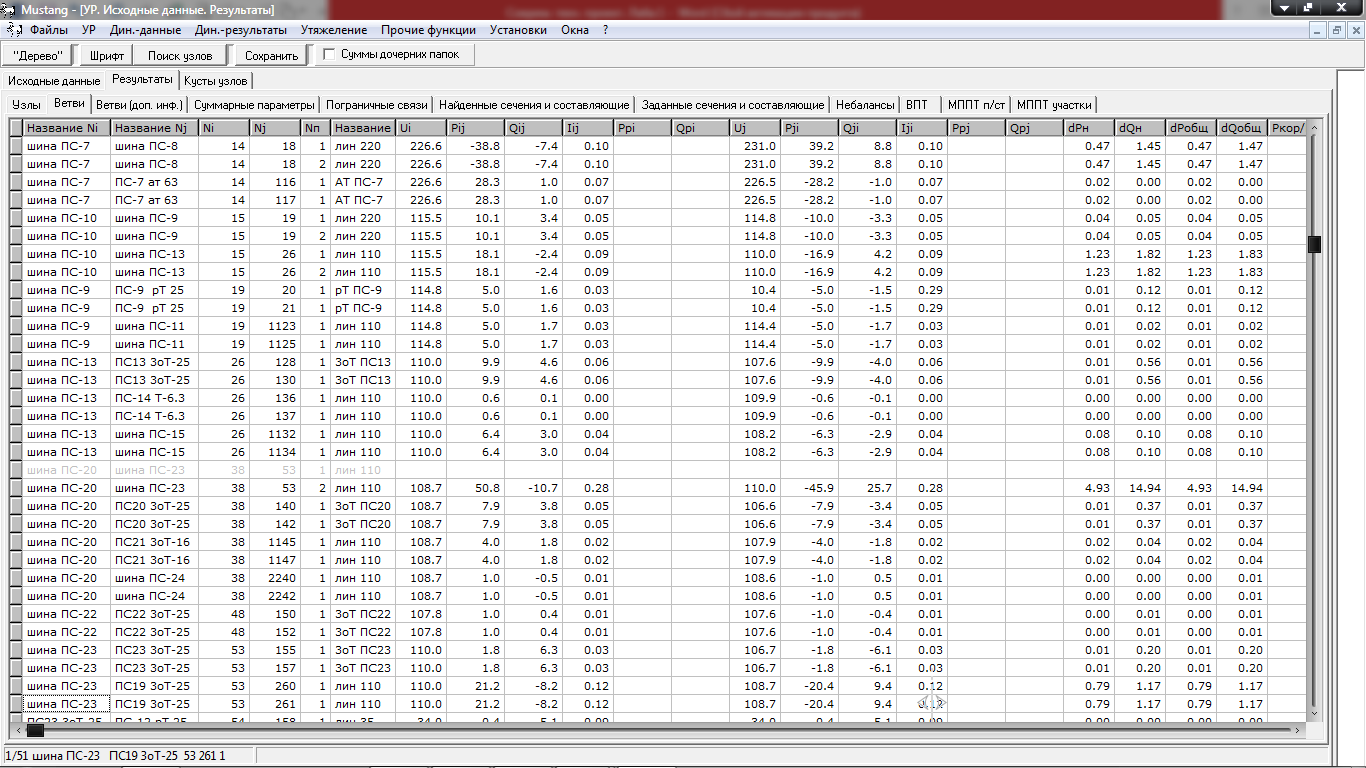

4.2.5 Аварийное отключение одной цепи вл 110 кВ пс-25 (шины 110 кВ гтэс-2) – пс-17
После отключение ВЛ 110 кВ ГТЭС-2 – ПС-17 прекращается передача мощности потребителям на ПС-19 и ПС-18 подключенные к отпайкам этой линии, и дальнейший расчет невозможен. Следует включить перемычки на ПС-18 или ПС-19, что в свою очередь увеличит нагрузку на оставшуюся в работе ВЛ ГТЭС-2 – ПС-17. Включим перемычку на ПС-19. Установившиеся ток после аварий в ВЛ 110 кВ ГТЭС-2 – ПС-17 составит IП/АВ=150 А, что не превышает длительно допустимого тока для провода марки АС-120 IДОП=390 А.
Регулирование напряжения с помощью РПН трансформаторов не потребовалось, так как полученные напряжения не выходят за установленные допустимые пределы отклонения напряжения.
