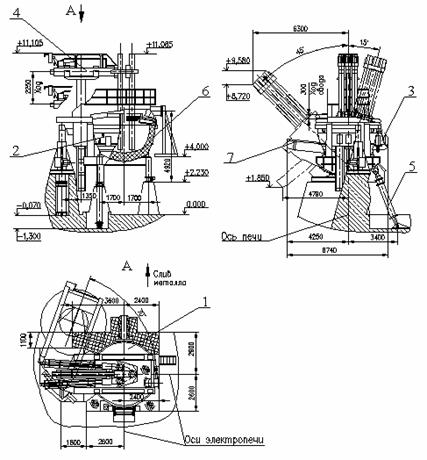

Электропечь дсп-15,0

1. Свод

2. Кожух

3. Рабочее окно

4. Механизм перемещения электродов 5. Механизм наклона печи

6. Футеровка ванны

7. Желоб сливной

Техническая характеристика печи

1. Назначение печи - выплавка чугуна, углеродистой и легированной стали
2. Номинальная емкость печи, т	12
3. Установленная мощность печного трансформатора, МВА	9
4. Номинальное первичное напряжение трансформатора, кВ	6 (10)
5. Диапазон вторичных напряжений трансформатора, В	318...115
6. Максимальный ток электрода, кА	16,35
7. Род тока	переменный
8. Колличество сводовых (графитированных) электродов	3
9. Напряжение силовых цепей, В	380
10. Напряжение цепей управления, В	220
11. Число фаз силовых цепей и цепей управления	3
12. Частота тока силовых цепей и цепей управления, Гц	50
13. Максимальная температура расплава, °С	1650
14. Диаметр сводового электрода, мм	350
15. Угол наклона, град - в сторону сливного носка - в сторону рабочего окна	45 10
16. Расход воды, охлаждающей элементы электропечи, м3/ч, не более	25 (85*)
17. Давление охлаждающей воды, МПа	0,3-0,4
18. Давление сжатого воздуха	0,4-0,6

* - с водоохлаждаемым сводом

Расчет производственной программы печи и определение размеров цеха

Характерные особенности выплавки стали:

печь работает методом простого переплава лома черных металлов (не легируем)

• период плавления – 1,5 часа (задано Кочновым Ю.М.);

• межплавочный простой – 0,5 часа (задано Кочновым Ю.М.);

• рабочий цикл – 2 часа;

• длительность работы печи между ремонтами – кампания непрерывной печи составляет 300 плавок;

• длительность ремонта печи – 24 часа (задано Кочновым Ю.М.);

• вместительность печи – 15 тонн (g, задано Кочновым Ю.М.);;

• выход годного металла – 0,9 т.(n);

Часовая производительность печи P рассчитывается по формуле:

Р = , т/ч

где g – емкость печи, т;

- время плавления, ч;

- межплавочный период, ч;

n – выход годного металла.

Таким образом, часовая производительность p равна:

P = = 6,75 т/ч

Годовая производительность рассчитывается по формуле:

Р_г= Р∙Т_год, т/год

Т_год – количество часов работы печи в году

За год печь ремонтируют 14 суток.

Т_пр – время простоя (Т_пр=14 суток)

Т_год=365 ∙ 24 – Т_пр = 365 ∙ 24 - 14∙24= 8424 ч

Следовательно,

Р_г= 6,75 ∙ 8424 = 56862 т/год

Площадь цеха

Диаметр печи составляет 6,8 м.

Исходя из этого, можно рассчитать площадь печи:

S_печи=πD²/4 = 3,14 ∙ 6,8²/4 =36 м² = 6м × 6м

Площадь печи занимает приблизительно 10% от площади всего цеха, поэтому

S_цеха = 36 ∙ 10 = 360 м² = 15м × 24м.

Штатный состав цеха

На производстве трехсменный круглосуточный режим. Работает 4 бригады: в каждой бригаде присутствует 1 начальник смены, 1 мастер, 1 сталевар. В течение дня работает 1 дежурный электрик, 1 дежурный сантехник и 1 дежурный слесарь.

Общее количество рабочих составляет 15 человек.

Вывод: При работе плавильного цеха на окружающую среду будут оказываться следующие виды воздействия:

• химическое воздействие;

• воздействие на водные объекты;

• образование отходов;

• физические факторы, такие как шум от трансформаторов, электромагнитное излучение, вибрации, ионизорованыые излучения в пределах цеха.

На карте-схеме (приложение 2) плавильный цех обозначен цифрой «1».
