Федеральное агентство по образованию

Государственное образовательное учреждение высшего

профессионального образования

«Ивановский государственный энергетический университет им.

В.И. Ленина»

Кафедра теоретических основ теплотехники

Научно-исследовательская работа студентов

Расчет и анализ двухконтурной аэс (ввэр)

Выполнили: Студенты группы II – 11х Русаков А.В. Чигарев В.Н. Крестниковский А.Г.

Проверил: Доц. Каф. ТОТ. Чухин И.М.

Иваново 2009

Содержание

1. Задание ……………………………………...................................................... 3

2. Исходные данные для расчета цикла АЭС …................................................ 3

3. Расчет цикла ПТУ …........................................................................................ 4

4. Расчет КПД АЭС методом теплового баланса............................................... 6

5. Увеличение энтропии в элементах АЭС…..................................................... 7

5.1. Увеличение энтропии в реакторе .......……………. ................................... 8

5.2. Увеличение энтропии в парогенераторе …………..................................... 9

5.3. Увеличение энтропии в паротурбинной установке.................................. 10

6. Эксергетические потери и эксергетический КПД АЭС …………………. 12

7. Выводы о достоинствах и недостатках АЭС с ВВЭР ...…………..……… 13

Список использованной литературы ………………………………………… 14

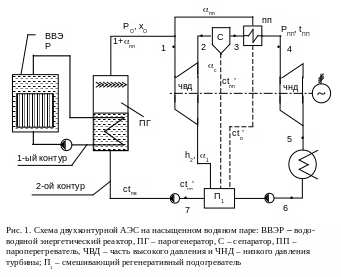

1. Задание: Двухконтурная схема аэс (ввэр)

1. Определить КПД АЭС методом теплового баланса и проанализировать основные потери цикла.

2. Определить энтропийные составляющие S_c, вызванные необратимостью реальных процессов в АЭС и проанализировать основные потери цикла.

3. Определить эксергетический КПД АЭС и проанализировать основные потери эксергии в цикле.

4. Сделать выводы об основных достоинствах и недостатках тепловой экономичности основных элементов данного цикла АЭС.

2. Исходные параметры цикла аэс:

Ядерный реактор – температура оболочки ТВЭЛ 360 ^оС, максимально возможная температура ядерного топлива в ТВЭЛах – 2800 ^оС,

Первый контур – давление Р_1к=10-15 МПа, гидравлическое сопротивление реактора и парогенератора 2 МПа.

Парогенератор – средний температурный напор t_пг=20 ^оС брать одинаковым на входе и выходе.

Параметры ПТУ – Ро=6 МПа, х_о=х_с=0,99, Р_пп=0,6 МПа, t_пп=20 ^оС, Р_к=4 кПа, _oi^чвд=0,85, _oi^чнд=0,9, _н=0,85, t_ос=20 ^оС, t_{охл.воды}=15 ^оС, нагрев циркуляционной воды в конденсаторе t_цв=5 ^оС,

Коэффициенты потерь теплоты во всех теплообменниках

(ЯР, П₁, ПГ, ПП, К-Р) _то=0,98.
