1.5 Выбор типа оптических муфт
Для сращивания строительных длин выбрана муфта МТОК-А1/216(288) -1КТ3645-К-77 (78, 88) . Внешний вид муфты приведен на рис. 1.7:
Рис. 1.6 – Внешний вид муфты

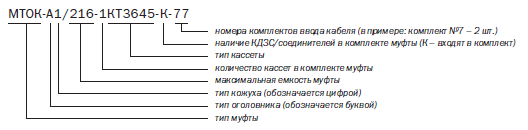

Маркировка
Муфта стандартного размера МТОК-А1 используется при монтаже подземных ОК, прокладываемых в грунтах всех категорий, а также подводных ОК, прокладываемых через водные преграды, болота и зону вечной мерзлоты. Для дополнительной защиты могут использоваться защитные полиэтиленовые или чугунные муфты. Муфта МТОК-А1 с комплектами №7 может использоваться как соединительная или разветвительная с одним отводом. Муфта с двумя комплектами №8 используется только как соединительная. В зависимости от исполнения в муфте можно установить 6 или 8 кассет типа КТ. В последнем случае емкость муфты составляет 288 ОВ без возможности выкладки запаса модулей.
Техническая характеристика муфты представлена в табл. 1.6:
Табл. 1.6 - Технические характеристики муфт типа МТОК:
Температура эксплуатации, 0С |
от –60 до +70 |
Относительная влажность (среднегодовое значение), % |
до 100 |
Усилие сдавливания, кН/100 мм |
10 |
Продолжение табл. 1.6 |
|
Стойкость к удару, Н*м (Дж) |
10 |
1.6 Выбор типа регенератора

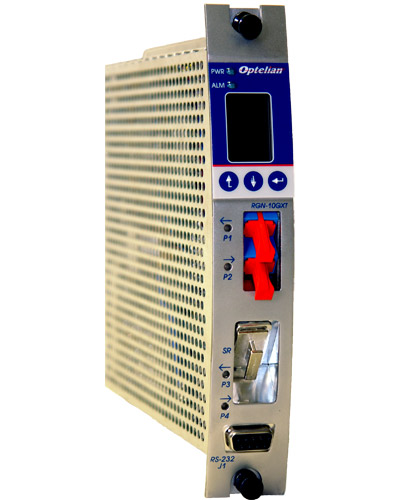

Для восстановления сигнала на РУ выбран регенератор типа RGN-10GXT. Внешний вид регенератора показан на рис. 1.7: рис. – в центре
Рис. 1.7 – Внешний вид регенератора
Многоскоростной оптический регенератор RGN-10GXT с настраиваемым лазером во всем C-диапазоне поддерживает приложения передачи сигнала на различные расстояния (короткие, длинные, сверхдлинные) по одно- или многомодовому волокну.
RNG-10GXT обеспечивает 3R регенерацию и поддерживает множество скоростей. Встроенная Электронная Компенсация Дисперсии (EDC) позволяет передавать сигнал больше чем на 150 км.
Блок RNG-10GXT монтируется в активную полку и может работать автономно или под контролем системы управления. При автономной работе блок обеспечивает вывод аварийной сигнализации на контакты полки, вывод статуса и доступ к настройкам через расположенный на фронтальной панели графический дисплей, сенсорные кнопки и светодиодные индикаторы. Взаимодействие с интерфейсом системы управления реализовано через объединительную панель активной полки.
RNG-10GXT работает в одной из следующих конфигураций:
1. Режим 4-х портового транспондера: клиентский (XFP) и сетевой (настраиваемый дальнего действия) интерфейсы. Обеспечивает преобразование длины волны с SR-1 XFP (до 10км) или с SR MM XFP (до 300м).
2. Режим 2-х портового регенератора (без XFP): Использует встроенные чувствительный приемник и настраиваемый передатчик дальнего действия.
Характерные особенности LightGAIN RNG-10GXT:
3R регенерация
От 9,95 до 11,3 Гбит/с
MSA-совместимые XFP (SR)
2-ух или 4-х портовый режим
Дальность связи > 150 км
50 ГГц или 100ГГц межканальный интервал в C-диапазоне (соотв. 89 или 40 длин волн)
Встроенный EDC
Диапазон рабочих температур от -5 до +55°C
Применение LightGAIN RNG-10GXT:
Увеличение дальности передачи для SDH/10GWAN/10GLAN приложений
DWDM мультиплексирование
SM и MM конверсия
