Вопрос 23 Вентиляция зданий. Определение требуемого воздухообмена
Современные условия жизни человека требуют эффективных искусственных средств оздоровления воздушной среды. Этой цели служит техника вентиляции. К факторам, вредное действие которых устраняется с помощью вентиляции, относятся: избыточная теплота (конвекционная, вызывающая повышение температуры воздуха, и лучистая); избыточные водяные пары – влага; газы и пары химических веществ общетоксичного или раздражающего действия; токсичная и нетоксичная пыль; радиоактивные вещества.
Мероприятия по борьбе с запыленностью воздуха помещений определений определяют на основе данных технологов и норм проектирования. При этом пылящее оборудование герметизируют, а вентиляцию локализуют. Для локализации пылевыделяющих очагов применяют различные укрытия. Общеобменную вентиляцию для борьбы с пылью используют очень редко. Осуществляя общеобменную вентиляцию, следует иметь ввиду, что крупные и тяжелые взвешенные в воздухе частицы, выпадая из воздуха, быстро оседают на различных поверхностях и только мельчайшие перемешиваются с воздухом и, подобно газам, разносятся токами по помещению, участвую в циркуляции. Допустимую концентрацию вредных веществ в воздухе рабочей зоны производственных помещений принимают согласно ГОСТ 12.1.005 – 88.
Воздухообменом называется частичная или полная замена воздуха, содержащего вредные выделения, чистым атмосферным воздухом.
Воздухообмен в помещениях L, м3/ч, определяется отдельно для теплого и холодного периодов года и переходных условий при плотности приточного и удаляемого воздуха 1,2 кг/м3 по следующим формулам:
а) по избыткам явной теплоты:
б) по избыткам полной теплоты
в) по избыткам влаги
г) по газовыделению
Вопрос 24 Влажный воздух. I—d-диаграмма
Влажным воздухом называется смесь сухого воздуха с водяным паром.
Атмосферный воздух представляет собой смесь различных газов и водяного пара. С технической точки зрения смесь этих газов (без водяного пара) допустимо называть "сухой воздух", а атмосферный воздух представлять как смесь сухого воздуха и водяного пара.
Количество водяного пара, содержащееся в воздухе, может быть выражено различными способами, в чacтности, через:
- упругость, или парциальное давление паров воды;
- абсолютную влажность;
- относительную влажность, или гигрометрический показатель.
Абсолютная влажность - количество пара (кг), содержащееся в одном кубическом метре влажного воздуха. Для практических рacчетов за единицу измерения, характеризующую содержание пара во влажном воздухе, принимают влагосодержание.

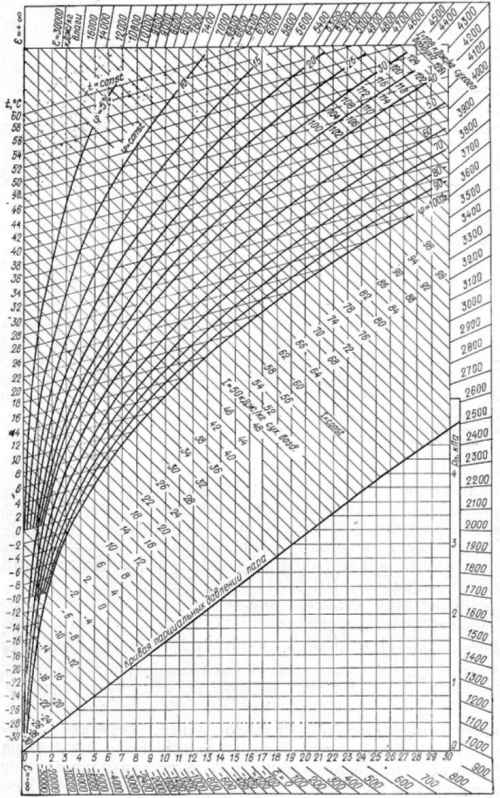

i – d диаграмма предложена профессором Рамзиным в 1918 году для упрощения расчетов, связанных с изменением состояния влажного газа (воздуха).Обычно она строиться для постоянного барометрического давления, равного 99,3 кПа (745 мм.рт.ст).
По оси абсцисс откладывается массовое влагосодержание в сухом воздухе (%), а по оси ординат – удельная энтальпия.
По горизонтальной оси отложены значения влагосодержания и нанесена сетка вертикальных линий d = const. Подуглом 135° к вертикальной оси диаграммы проведены линии постоянной энтальпии i.
На диаграмму нанесены кривые равных значений относительной влажности φ от 0 до 100% и линии постоянных температур в виде прямых под небольшим углом к горизонтальной оси диаграммы. I - d-диаграмма дополнена линией парциальных давлений водяного пара pп. Каждая точка диаграммы характеризуется взаимно согласованными параметрами t, d, i, pп, φ.
Точки диаграммы определяют следующие состояния: ненасыщенного воздуха над кривой φ = 100%; насыщенного воздуха на кривой φ = 100%; насыщенного воздуха, содержащего капельки жидкой влаги или льда под кривой φ = 100%.
