1.2 Анализ диагностических параметров объекта диагностирования.

НЕИСПРАВНОСТИ ТОПЛИВНОЙ СИСТЕМЫ АВТОМОБИЛЕЙ ВАЗ

Как известно всем, основная задача системы подачи топлива (топливной, топливоподачи, системы питания) - доставка этого самого топлива(бензина) в карбюратор и далее в цилиндры двигателя. Этим обеспечивается его нормальная, бесперебойная работа.

Если система неисправна (засорена, деформированы ее элементы...), то подача топлива либо прекращается вовсе, либо становится недостаточной (уменьшается). Это приводит к тому, что двигатель автомобиля (какхолодный так и горячий) невозможно запустить. Возможно он будет запускаться и глохнуть. Можно также наблюдать неустойчивою работу на холостом ходу и разные виды провалов при нажатии на педаль "газа".

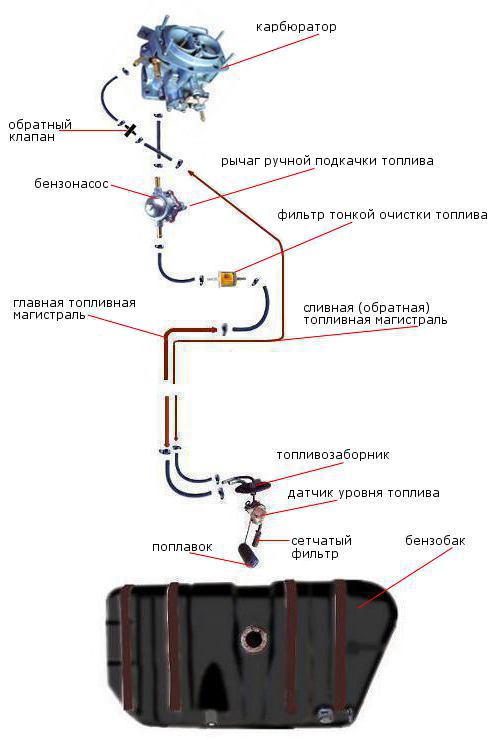

Топливная система автомобиля ВАЗ 2108, 21081, 21083

Причин отсутствия подачи топлива несколько, Все они перечислены ниже, но перед их поиском следует провести проверку работоспособности всей системы (до входа в карбюратор).

ПРОВЕРКА

Снимаем шланг с топливоподающего штуцера бензонасоса и начинаем рычагом ручной подкачки нагнетать топливо в бензонасос. Из штуцера должна выстрелить пульсирующая, мощная струя топлива. Если этого не происходит проверяем элементы системы на засорение и деформацию.



ПРИЧИНЫ НАРУШЕНИЯ ПОДАЧИ ТОПЛИВА

1. Засорение топливных фильтров.

Проводим ревизию всех фильтров топливной системы.

- сетчатый фильтр на топливозаборнике

Снимаем его вниз с топливозаборника, прочищаем металлической щеточкой, промываем ацетоном, продуваем сжатым воздухом и ставим обратно



. - фильтр тонкой очистки топлива

При сильном загрязнении меняем на новый, но вообще меняем его каждый раз вместе с заменой масла в двигателе.

- сетчатый фильтр в бензонасосе

Снимаем верхнюю крышку бензонасоса, отвернув болт ее крепления.

- сетчатый фильтр в карбюраторе (под пробкой)

Отворачиваем пробку, вынимаем из нее сетчатый фильтр, прочищаем его от загрязнений, промываем ацетоном, продуваем сжатым воздухом и устанавливаем обратно. Также осматриваем и прочищаем возможное загрязнение в полости под пробкой.

2. Засорение топливных магистралей.

Продуваем топливные магистрали насосом или компрессором. Для этого отворачиваем крышку с бензобака и снимаем шланг всасывающего штуцера бензонасоса. В него и дуем. В баке должно слышаться бурление топлива. После продувки следует прочистить сетчатый фильтр на топливозаборнике в баке.

3. Повреждены (деформированы) топливные магистрали.

Визуально осматриваем на яме или подъемнике все трубки и шланги системы. Ищем места где они перекрученны или пережаты. Деформированные детали меняем на новые.

4. Топливо подтекает через неплотные соединения или разрывы.

Визуально осмотрите топливные магистрали и бензонасос при запущенном двигателе. Дефектные детали замените подтяните хомуты на шлангах.

5. Неисправен бензонасос.

ПРОВЕРКА * Проверяем исправность и работу всей топливоподающей системы. Снимите топливный шланг с нагнетательного штуцера бензонасоса. Несколько раз нажмите на рычаг ручной подкачки топлива. При исправном бензонасосе из него должна брызнуть сильная струя топлива. Если этого не произошло, проводим вторую проверку. * Проверяем исправность впускного клапана. Снимите топливный шланг с всасывающего штуцера бензонасоса (теперь у нас оба топливных шланга сняты с обеих штуцеров). Затыкаем его пальцем и нажимаем несколько раз на рычаг ручной подкачки топлива. На пальце должно ощущаться разрежение (он должен засасываться в штуцер). Если разрежение есть - бензонасос исправен, если нет - ищите неисправность в топливных магистралях или бензобаке. *Проверяем герметичность выпускного клапана.  Прикладываем к отверстию нагнетательного штуцера (который к карбюратору) палец и несколько раз нажимаем на рычаг ручной подкачки. Из отверстия штуцера должна выходить струя воздуха, хорошо ощущаемая пальцем. ПРИЧИНЫ НЕИСПРАВНОСТИ Засорен или деформирован сетчатый фильтр бензонасоса. Снимаем крышку бензонасоса. Достаем фильтр. Прочищаем, промываем в бензине, продуваем сжатым воздухом. Деформированный меняем. На бензонасосе "Пекар" и аналогичных ему фильтр можно достать вывернув всасывающий штуцер из крышки. Саму крышку можно не снимать.  Неисправны (прохудились,потрескались) диафрагмы. Признаком их неисправности может служить наличие потеков топлива на корпусе бензонасоса и запах бензина от моторного масла в двигателе. Хотя и не обязательно. Снимаем верхнюю часть корпуса бензонасоса. Вынимаем диафрагменный узел. Отворачиваем гайку на штоке и снимаем диафрагмы (их три). Меняем их на новые. Собираем все в обратной последовательности. На бензонасое "Пекар" диафрагма всего одна. Извлечь ее можно сняв крышку. Для отсоединения поворачиваем ее на 90 градусов. Неисправны клапана. Снимаем крышку бензонасоса и сетчатый фильтр. Визуально осматриваем полость бензонасоса и впускной клапан. Снимаем верхнюю часть корпуса и осматриваем выпускной клапан. Если клапана не герметично запрессованы в корпус, неплотно прижимаются, потеряли подвижность - бензонасос подлежит замене. При наличии засорений убираем их и продуваем все сжатым воздухом. На бензонасосе "Пекар" оба клапана располагаются в крышке и оценить их состояние можно сняв ее с его корпуса. Стерся или деформировался толкатель бензонасоса. Снимаем бензонасос со шпилек отвернув две гайки его крепления. Прокладки, теплоизоляционную проставку и толкатель оставляем не двигателе.Проворачиваем коленчатый вал так чтобы толкатель максимально выдвинулся.  Замеряем выступание толкателя над плоскостью верхней прокладки. Оно должно составлять 0.8 - 1.3 мм. Если выступание не укладывается в этот размер, то пытаемся его отрегулировать подбором прокладок либо меньшей, либо большей толщины, либо меняем толкатель. Меняем только внешнюю толстую прокладку, которая между термоизолирующей проставкой и бензонасосом. Продаются ремкомплекты бензонасоса с уже готовыми прокладками, но также можно вырезать самостоятельно из листа поронита. Поломалась пружина под диафрагмами. Снимаем верхнюю часть корпуса бензонасоса, шток с диафрагмами и осматриваем пружину.  Поломанную меняем.
