7.5. Прикидочный расчет габаритных размеров двигательной установки второй ступени
Цель расчета
Определить основные габаритные размеры двигательной установки второй ступени баллистической ракеты.
Исходные данные
Тяга одной камеры сгорания Р = 198,8 ∙ 103 Н;
Число камер сгорания Z = 1;
Давление в камере сгорания рк = 6,0 ∙ 106 Па;
Давление на срезе ра = 0,015∙ 106 Па;
Удельный
импульс тяги на Земле
Температура горения топлива Тк1 = 3587 К;
Газовая постоянная Rст = 324;
Показатель адиабаты k = 1,11.
Диаметр критического сечения
где m1 – расход топлива через одну камеру сгорания
К0 – коэффициент, зависящий от термодинамических свойств топлива
Принимаем диаметр критического сечения Dкр2 = 0,150 м.
Диаметр на срезе сопла
где
Принимаем диаметр на срезе сопла Dа1 = 1,025 м
Диаметр камеры сгорания
Радиус кривизны контура сопла по формуле
где
–
угол на срезе сопла;
–
угол раскрытия
сопла;
–
линейные участки
контура сопла;
– радиус среза
сопла;
– радиус критики.
Длина сверхзвуковой части сопла
Длина входа в сопло
Высота головки камеры сгорания
Длина цилиндрической части камеры сгорания
Длина двигателя
Длина двигательной установки
С
учетом проведенного расчета и
резервирования места под установку ТНА
принимаем длину хвостового отсека
второй
ступени равной
Рис.9. Схема камеры сгорания РБ 2-ой ступени М 1:25
7.6. Расчет приборного и переходного отсеков Приборный отсек
Объемный расчет приборного отсека связан с рациональным размещением приборов в небольшом пространстве приборного отсека. Приборы размещаются таким образом, чтобы они занимали, как можно меньше места и в тоже время к каждому из них был обеспечен свободный доступ. Приборный отсек первой ступени размещают в межбаковом пространстве топливного отсека Приборный отсек второй ступени размещаем впереди топливного отсека. Принимаем длину приборного отсека РБ 1-ой ступени и РБ 2-ой ступени равной LПО = 500 мм.

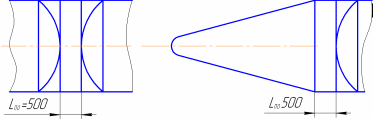

Рис.10. Схема приборного отсека первой и второй ступени
Переходный отсек
Переходный отсек предназначен для соединения последовательно расположенных ступеней ракеты. Выбираем способ «горячего разделения» ступеней. При «горячем разделении» зазор между соплом двигателя второй ступени и днище бака первой ступени должен обеспечить площадь растекания газов не менее площади среза сопла, а длина переходного отсека равна
.
Принимаем
длину переходного отсека
.
Длина ракетного блока первой ступени
.
Длина ракетного блока второй ступени
.
Длина ракеты
Определяем отклонение по длине ракеты, полученное при расчете габаритных размеров ракеты:
Библиографический список
1. Объемные расчеты баллистических ракет: методические указания к курсовому проектированию по дисциплине «Устройство и проектирование » / Сост. И.Н. Гречух, Л.И. Гречух. Омск: Изд-во ОмГТУ, 2010. 57 с.
