3. Режимы работы дэп свн
136. Задание {{ 8 }} ТЗ № 75
Отметьте правильный ответ
Линии СВН следует рассматривать как цепи с:
- распределенными параметрами
137. Задание {{ 10 }} ТЗ № 01
Отметьте правильный ответ
При каких длинах линии с сосредоточенными параметрами необходимо вводить поправочные коэффициенты, учитывающие распределенность параметров:
- 400 км
138. Задание {{ 14 }} ТЗ № 02
Отметьте правильный ответ
Что из нижеперечисленного в дальних электропередачах способно изменять зарядную мощность линии:
- все перечисленное
139. Задание {{ 15 }} ТЗ № 03
Отметьте правильный ответ
Какой режим работы дальних электропередач не является особым:
- выход из строя одного из двух питающих трансформаторов
140. Задание {{ 16 }} ТЗ № 04
Отметьте правильный ответ
Какой режим работы дальних электропередач не является особым:
- холостой ход генераторов
141. Задание {{ 18 }} ТЗ № 05
Отметьте правильный ответ
Что характерно для несимметричного режима работы дальних электропередач, в отличие от симметричного:
- повышение надежности электроснабжения потребителей
142. Задание {{ 24 }} ТЗ № 21
Отметьте правильный ответ
Сколько реакторов нужно установить в линии напряжением 500 кВ длиной до 500 км для получения наименьших потерь:
- 1
143. Задание {{ 34 }} ТЗ № 31
Отметьте правильный ответ
В каком диапазоне лежит экономическая граница применения передач переменного и постоянного тока без промежуточных отборов мощности:
- 800-1100 км
144. Задание {{ 35 }} ТЗ № 32
Отметьте правильный ответ
В каком диапазоне лежит экономическая граница применения передач переменного и постоянного тока с промежуточными отборами мощности в диапазоне от 600 до 3000 МВт:
- 1100-1400 км
145. Задание {{ 36 }} ТЗ № 33
Отметьте правильный ответ
В каком диапазоне лежит экономическая граница применения кабельных линий в ДЭП СВН:
- 70-80 км
146. Задание {{ 40 }} ТЗ № 34
Отметьте правильный ответ
При какой длине линии напряжением 200 кВ будет передаваться предельная мощность:
- 200 км
147. Задание {{ 41 }} ТЗ № 35
Отметьте правильный ответ
При какой длине линии напряжением 500 кВ будет передаваться предельная мощность:
- 1000 км
148. Задание {{ 42 }} ТЗ № 36
Отметьте правильный ответ
При какой длине линии напряжением 750-1150 кВ будет передаваться предельная мощность:
- 1200-2400 км
149. Задание {{ 46 }} ТЗ № 37
Отметьте правильный ответ
В каком режиме работы линии без потерь движение волны по ней прекращается:
- в режиме холостого хода линии
150. Задание {{ 51 }} ТЗ № 43
Отметьте правильный ответ
При каких длинах линии постоянного тока становятся выгоднее линий переменного тока:
- 1200 км

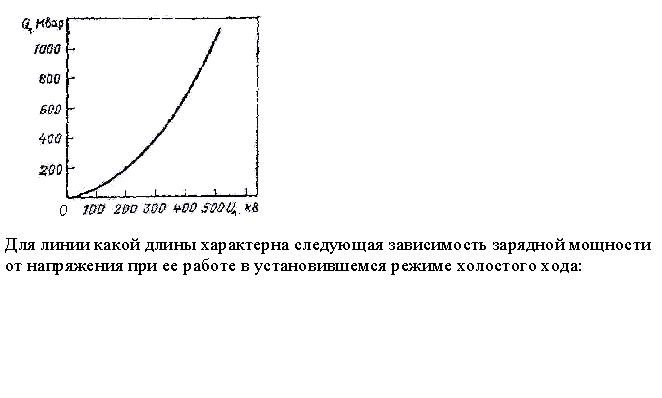

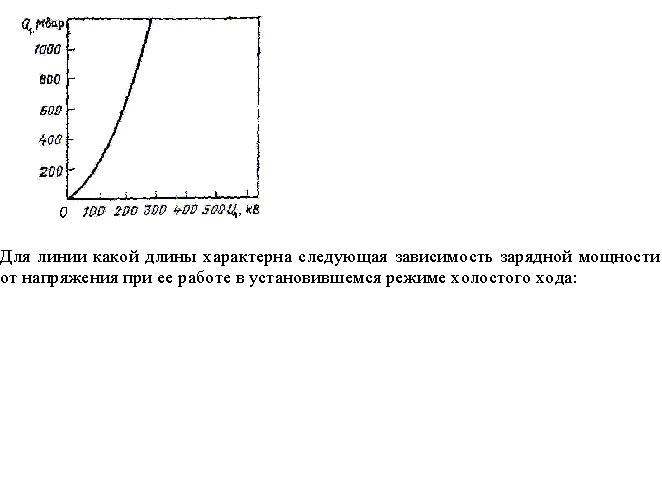

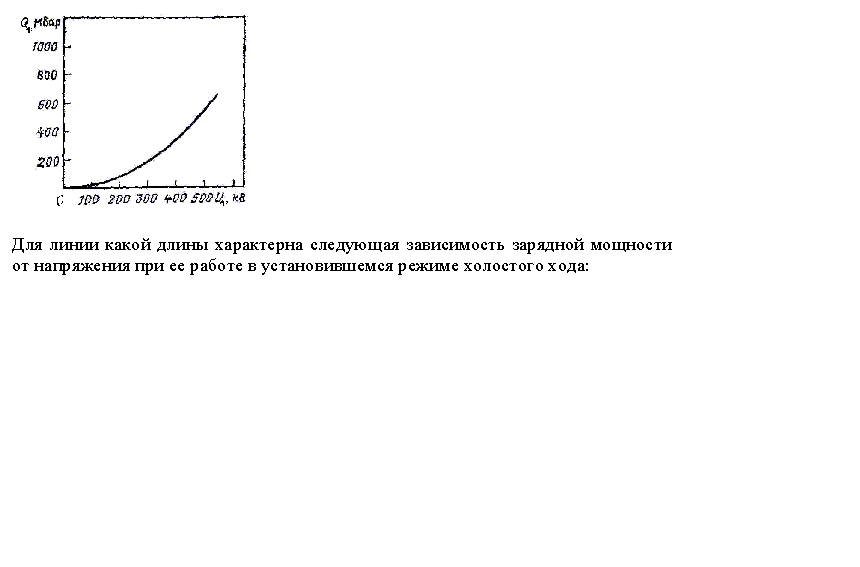

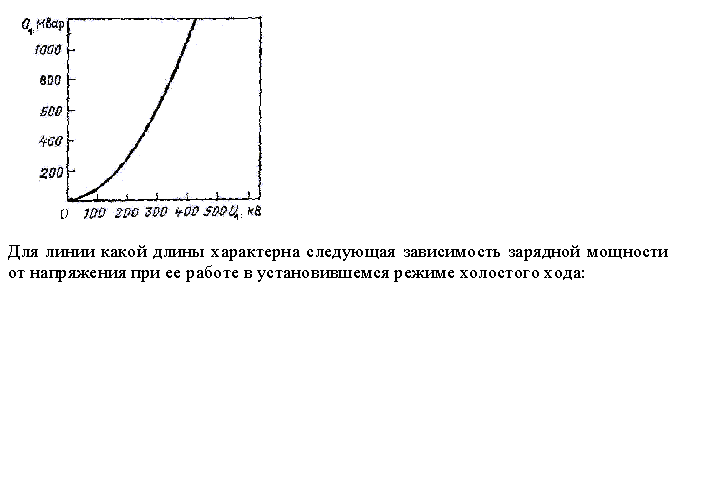

151. Задание {{ 59 }} ТЗ № 52
Отметьте правильный ответ
- 1250 км
152. Задание {{ 60 }} ТЗ № 54
Отметьте правильный ответ
- 1000 км
153. Задание {{ 61 }} ТЗ № 56
Отметьте правильный ответ
- 800 км
154. Задание {{ 62 }} ТЗ № 58
Отметьте правильный ответ
- 500 км
155. Задание {{ 68 }} ТЗ № 64
Отметьте правильный ответ
На рисунке показана зависимость мощности реактора на открытом конце линии и напряжения на линии. Выберите соответствующую этому длину линии:
- 500 км
156. Задание {{ 69 }} ТЗ № 66
Отметьте правильный ответ
На рисунке показана зависимость мощности реактора на открытом конце линии и напряжения на линии. Выберите соответствующую этому длину линии:
- 1000 км
157. Задание {{ 70 }} ТЗ № 67
Отметьте правильный ответ
На рисунке показана зависимость мощности реактора на открытом конце линии от напряжения на линии. Выберите соответствующую этому длину линии:
- 1200 км
158. Задание {{ 74 }} ТЗ № 72
Отметьте правильный ответ
Какие соотношения характерны для линии с сосредоточенными параметрами при рассмотрении ее как пассивного четырехполюсника:
-
159. Задание {{ 75 }} ТЗ № 73
Отметьте правильный ответ
Выберите правильные формулы расчета коэффициентов четырехполюсника для линии с сосредоточенными параметрами:
-
160. Задание {{ 80 }} ТЗ № 76
Отметьте правильный ответ
Выберите правильные условия распределения напряжения вдоль линии, отраженного на рисунке:
- P=1, Q2=0
161. Задание {{ 81 }} ТЗ № 77
Отметьте правильный ответ
Выберите правильные условия распределения напряжения вдоль линии, отраженного на рисунке:
- P=1, Q2<0
162. Задание {{ 83 }} ТЗ № 79
Отметьте правильный ответ
Для схемы, представленной на рисунке, выберите правильные определения ее параметров:
- А=1, В=Z, С=0, D=1
163. Задание {{ 84 }} ТЗ № 82
Отметьте правильный ответ
Для схемы, представленной на рисунке, выберите правильные определения ее параметров:
- А=1, В=0, С=Y, D=1
164. Задание {{ 85 }} ТЗ № 83
Отметьте правильный ответ
Для схемы, представленной на рисунке, выберите правильные определения ее параметров:
- А=1+Z1Y, В= Z1+ Z2+ Z1* Z2 Y, С= Y, D=1+Z2Y
165. Задание {{ 86 }} ТЗ № 86
Отметьте правильный ответ
Для схемы, представленной на рисунке, выберите правильные определения ее параметров:
- А=1+ZY2, В=Z, С=Y1 +Y2 +Y1 *Y2 Z, D=1+ZY1
166. Задание {{ 87 }} ТЗ № 87
Отметьте правильный ответ
Для схемы, представленной на рисунке, выберите правильные определения ее параметров:
- А=А1*А2+В1*С2, В=А1*В2+В1*D2, С=С1*А2 +D1*С2, D=D1*D2+С1*В2
167. Задание {{ 88 }} ТЗ № 88
Отметьте правильный ответ
Для схемы, представленной на рисунке, выберите правильные определения ее параметров:
- А=(А1*В2+В1*А2)/(В1+В2), В=(В1*В2)/(В1+В2),
С=С1+С2+[(А1-А2)(D2-D1)/(В1+В2)], D=(В1*D2 +D1*B2)/(В1+В2)
168. Задание {{ 89 }} ТЗ № 89
Отметьте правильный ответ
Для схемы, представленной на рисунке, выберите правильные определения ее параметров:
- А=А+Z1*C, В=B+Z1*D, С= С, D=D
169. Задание {{ 90 }} ТЗ № 90
Отметьте правильный ответ
Для схемы, представленной на рисунке, выберите правильные определения ее параметров:
- А=А, В=В+Z2*A, С=C, D=D+Z2*C
170. Задание {{ 91 }} ТЗ № 91
Отметьте правильный ответ
Для схемы, представленной на рисунке, выберите правильные определения ее параметров:
- А=А+Z1*С, В=В+Z1*D+Z2*A+Z1*Z2C, С=C, D=D+Z2C
171. Задание {{ 92 }} ТЗ № 92
Отметьте правильный ответ
Для схемы, представленной на рисунке, выберите правильные определения ее параметров:
- А=А, В=В, С=C+Y1*A, D=D+Y1B
172. Задание {{ 93 }} ТЗ № 93
Отметьте правильный ответ
. Для схемы, представленной на рисунке, выберите правильные определения ее параметров:
- А=А+Y2B, В=В, С=С+Y2D, D=D
173. Задание {{ 94 }} ТЗ № 94
Отметьте правильный ответ
Для схемы, представленной на рисунке, выберите правильные определения ее параметров:
- А=А+Y2B, В=В, С=С+Y1A+Y2D+ Y1 Y2 В, D=Y1
174. Задание {{ 95 }} ТЗ № 95
Отметьте правильный ответ
. Для схемы, представленной на рисунке, выберите правильные определения ее параметров:
- А=А1А2+B1C2+A1C2Z, В=А1B2+B1D2+А1D2Z, С=А2C1+C2D1+C1C2Z, D=В2C1+D1D2+C1D2Z
175. Задание {{ 96 }} ТЗ № 96
Отметьте правильный ответ
Для схемы, представленной на рисунке, выберите правильные определения ее параметров:
- А=А1А2+B1C2+A2B1Y, В=А1B2+B1D2+B1B2Y, С=А2C1+C2D1+A2D1Y, D=В2C1+D1D2+B2D1Y
176. Задание {{ 134 }} ТЗ № 06
Отметьте правильный ответ
Для снижения напряжения в конце электропередачи следует установить:
- Шунтирующие реакторы
177. Задание {{ 135 }} ТЗ № 07
Отметьте правильный ответ
Для снижения напряжения в конце электропередачи следует установить:
- Синхронные компенсаторы
178. Задание {{ 136 }} ТЗ № 10
Отметьте правильный ответ
Для повышения напряжения в конце электропередачи следует установить:
- Поперечные конденсаторные установки
179. Задание {{ 140 }} ТЗ № 23
Отметьте правильный ответ
Может ли быть в П-образной схеме замещения ЛЭП СВН активное сопротивление rп отрицательным?
- Может при длине линии, близкой к половине волны.
180. Задание {{ 141 }} ТЗ № 24
Отметьте правильный ответ
Может ли быть в П-образной схеме замещения ЛЭП СВН реактивное сопротивление xп отрицательным?
- Может при длине линии, близкой к половине волны.
181. Задание {{ 160 }} ТЗ № 38
Отметьте правильный ответ
Выберите правильную систему уравнений связи параметров начала и конца дальней электропередачи (напряжения фазные):
-
182. Задание {{ 161 }} ТЗ № 39
Отметьте правильный ответ
Выберите правильную систему уравнений связи параметров начала и конца дальней электропередачи (напряжения фазные) для ЛЭП без потерь:
-
183. Задание {{ 162 }} ТЗ № 40
Отметьте правильный ответ
Выберите правильную формулу связи напряжений по концам ЛЭП СВН (линия без потерь):
-
184. Задание {{ 163 }} ТЗ № 41
Отметьте правильный ответ
При длине линии менее 1000 км и Q2>0 увеличение Q2 (при заданных активной мощности и напряжении в конце линии) приведет к
- Увеличению
185. Задание {{ 164 }} ТЗ № 42
Отметьте правильный ответ
При длине линии менее 1000 км и Q2<0 дальнейшее уменьшение Q2 (при заданных активной мощности и напряжении в конце линии) приведет к
- Снижению
186. Задание {{ 165 }} ТЗ № 44
Отметьте правильный ответ
При длине линии менее 1000 км,Q2 =0 и P>0 уменьшение P (при заданном напряжении в конце линии) приведет к
- Снижению
187. Задание {{ 166 }} ТЗ № 45
Отметьте правильный ответ
При длине линии менее 1000 км,Q2 =0 и P>0 увеличение P (при заданном напряжении в конце линии) приведет к
- Увеличению
188. Задание {{ 167 }} ТЗ № 46
Отметьте правильный ответ
Выберите правильную формулу связи напряжений по концам ЛЭП СВН (линия без потерь):
-
189. Задание {{ 168 }} ТЗ № 47
Отметьте правильный ответ
Выберите правильную формулу расчета угла между напряжениями начала U1 и U2 конца электропередачи:
-
190. Задание {{ 169 }} ТЗ № 48
Отметьте правильный ответ
Выберите правильную формулу расчета предельной передаваемой мощности Рпр:
-
191. Задание {{ 170 }} ТЗ № 49
Отметьте правильный ответ
Выберите правильную формулу расчета реактивной мощности на конце ЛЭП СВН:
-
192. Задание {{ 171 }} ТЗ № 50
Отметьте правильный ответ
Выберите правильную формулу расчета реактивной мощности в начале ЛЭП СВН:
-
193. Задание {{ 172 }} ТЗ № 51
Отметьте правильный ответ
Выберите правильную формулу расчета реактивной мощности в начале ЛЭП СВН:
-
194. Задание {{ 174 }} ТЗ № 53
Отметьте правильный ответ
При заданном перетоке активной мощности Р, увеличивая коэффициент перепада напряжений k можно повлиять на реактивную мощность в начале линии Q2 следующим образом:
-
Повлияет, но
зависит от l
и
.
195. Задание {{ 175 }} ТЗ № 55
Отметьте правильный ответ
При заданном перетоке активной мощности Р, увеличивая коэффициент перепада напряжений k можно повлиять на реактивную мощность в начале линии Q2 следующим образом:
- Повлияет, но зависит от l и .
196. Задание {{ 176 }} ТЗ № 57
Отметьте правильный ответ
Реактивные мощности по концам электропередачи при заданных коэффициенте перепада напряжений k и перетоке активной мощности P устанавливаются:
- Строго в соответствии с длиной электропередачи,
значениями P и k.
197. Задание {{ 177 }} ТЗ № 59
Отметьте правильный ответ
При невыполнении баланса реактивных мощностей в начале электропередачи параметры режима:
- Изменится напряжение
198. Задание {{ 178 }} ТЗ № 60
Отметьте правильный ответ
При невыполнении баланса реактивных мощностей в конце электропередачи параметры режима:
-
Изменится
напряжение
199. Задание {{ 179 }} ТЗ № 61
Отметьте правильный ответ
Выберите правильные формулы связи волновых параметров линии с коэффициентами схемы замещения лини, представленной четырехполюсником:
-
200. Задание {{ 180 }} ТЗ № 62
Отметьте правильный ответ
Выберите правильные формулы связи параметров линии лини, представленной четырехполюсником, с параметрами П-образной схемы замещения:
-
201. Задание {{ 181 }} ТЗ № 63
Отметьте правильный ответ
В линии продольно включена емкость, индуктивное сопротивление которой Xc=1/wC . Выберете правильную матрицу коэффициентов четырехполюсника, связывающих напряжения и токи электропередачи по концам емкости:
-
202. Задание {{ 182 }} ТЗ № 65
Отметьте правильный ответ
Выберите правильный результат перемножения двух матриц коэффициентов четырехполюсников :
-
203. Задание {{ 185 }} ТЗ № 68
Отметьте правильный ответ
Максимальное длительно допустимое превышение напряжения над номинальным для ЛЭП 500 и 750 кВ составляет:
- 5%
204. Задание {{ 186 }} ТЗ № 69
Отметьте правильный ответ
Укажите правильные графики изменения параметров rп , xп, gп, bп
П-образной схемы замещения ЛЭП СВН:
- 1 – xп, 2 – bп, 3 – gп, 4 – rп.
205. Задание {{ 187 }} ТЗ № 70
Отметьте правильный ответ
При установке шунтирующего реактора проводимостью Bp на расстоянии i1 от начала электропередачи длиной l коэффициент B четырехполюсной схемы замещения электропередачи равен
. Выберите правильный график его изменения в зависимости от места установки шунтирующего реактора:
-
206. Задание {{ 192 }} ТЗ № 74
Отметьте правильный ответ
Выберите
правильный результат перемножения двух
матриц коэффициентов четырехполюсников
:
- .
207. Задание {{ 196 }} ТЗ № 78
Отметьте правильный ответ
Выберите правильную формулу связи напряжений по концам ЛЭП СВН (линия без потерь):
-
208. Задание {{ 197 }} ТЗ № 80
Отметьте правильный ответ

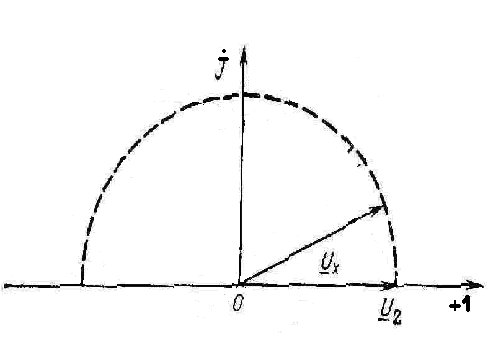

Выберите правильную диаграмму напряжений при следующих исходных данных – =0 и =1:
-
209. Задание {{ 198 }} ТЗ № 81
Отметьте правильный ответ
Выберите правильную диаграмму напряжений при следующих исходных данных – =0 и <1:
-
210. Задание {{ 199 }} ТЗ № 84
Отметьте правильный ответ
Выберите правильную диаграмму напряжений при следующих исходных данных – =0 и >1:
-
211. Задание {{ 200 }} ТЗ № 85
Отметьте правильный ответ
Выберите правильную диаграмму напряжений при следующих исходных данных – >0 и =1:
-
212. Задание {{ 201 }} ТЗ № 99
Отметьте правильный ответ
Выберите
правильные условия, соответствующие
приведенному графику изменения угла
между напряжениями начала
и конца
электропередачи:
-
,
213. Задание {{ 202 }} ТЗ № 97
Отметьте правильный ответ
Выберите правильные условия, соответствующие приведенному графику изменения угла между напряжениями начала и конца электропередачи:
-
,
.
214. Задание {{ 203 }} ТЗ № 102
Отметьте правильный ответ
Выберите правильные условия, соответствующие приведенному графику изменения угла между напряжениями начала и конца электропередачи:
-
,
.
215. Задание {{ 204 }} ТЗ № 98
Отметьте правильный ответ
При
заданном перетоке активной мощности
Р,
увеличивая коэффициент перепада
напряжений k
можно повлиять на реактивную мощность
в начале линии
следующим
образом:
- Повлияет, но зависит от l и .
216. Задание {{ 205 }} ТЗ № 100
Отметьте правильный ответ
При
установке шунтирующего реактора
проводимостью
на расстоянии
от начала электропередачи длиной l
коэффициент B
четырехполюсной схемы замещения
электропередачи равен
.
Выберите правильный график его изменения
в зависимости от места установки
шунтирующего реактора:
-
217. Задание {{ 206 }} ТЗ № 101
Отметьте правильный ответ
При установке шунтирующего реактора проводимостью на расстоянии от начала электропередачи длиной l коэффициент А четырехполюсной схемы замещения электропередачи равен
.
Выберите правильный график его изменения
в зависимости от места установки
шунтирующего реактора:
-
218. Задание {{ 217 }} ТЗ № 08
В линии возникает дефицит реактивной мощности, когда
- P>Pнат
219. Задание {{ 218 }} ТЗ № 09
... диаграммами называются зависимости активной и реактивной мощности начала и конца линии от угла, построенные в прямоугольных коплексных координатах P, Q
Правильные варианты ответа: круговыми; кругов;
220. Задание {{ 222 }} ТЗ № 11
Какие режимы не характерны для электропередач СВН?
- несимметричный
- несинусоидальный
221. Задание {{ 223 }} ТЗ № 12
Под ... режимом понимается режим, при котором часть оборудования электропередачи отключена
Правильные варианты ответа: послеавар; послеаварийный; послеаварийным;
222. Задание {{ 224 }} ТЗ № 13
Режим наибольших нагрузок. P1= ... *Pнат
- 1,4
223. Задание {{ 225 }} ТЗ № 15
В установившемся режиме холостого хода ДЭП уравнение тока в начале линии определяется
-
224. Задание {{ 230 }} ТЗ № 16
При передаче по идеализированной линии активной мощности, равной натуральной, реактивная мощность в любой ее точке, включая начало и конец, равна
- 0
225. Задание {{ 231 }} ТЗ № 17
Зависимость активной и реактивной мощности начала и конца линии от угла сигма, построенные в прямоугольных комплексных координатах P, Q, называется
- круговой диаграммой
226. Задание {{ 233 }} ТЗ № 18
Режим, при котором осуществляется взаимная компенсация реактивной мощности на каждом элементарном участке линии на всем ее протяжении, называется
- режимом передачи натуральной мощности
227. Задание {{ 236 }} ТЗ № 19
В линии возникает дефицит реактивной мощности, когда
-
228. Задание {{ 237 }} ТЗ № 20
... диаграммами называются зависимости активной и реактивной мощности начала и конца линии от угла сигма, построенные в прямоугольных комплексных координатах P, Q
Правильные варианты ответа: круговыми;
229. Задание {{ 258 }} ТЗ № 22
К особым режимам дальних электропередач НЕ относят:
- полнофазные режимы
230. Задание {{ 271 }} ТЗ № 25
Обратная волна к концу линии
- увеличивается
231. Задание {{ 272 }} ТЗ № 26
Отключение одной фазы трансформаторной группы либо фазы электропередачи и работа на оставшихся фазах- это
- неполнофазный режим
232. Задание {{ 282 }} ТЗ № 27
Для ДЭП СВН длительное повышение напряжения возможно в пределах +/-
- 5% от номинального
233. Задание {{ 283 }} ТЗ № 28
Для ДЭП СВН кратковременное превышение напряжения возможно в пределах +/-
- 5% от номинального
234. Задание {{ 286 }} ТЗ № 29
От какого параметра зависит эффективность установки реактора?
- длины линии
235. Задание {{ 288 }} ТЗ № 30
Превышение напряжения ДЭП СВН допускается в пределах +/- ...% от номинального
Правильные варианты ответа: 5; пять;
