5.5.1.2 Передатчик оа дп

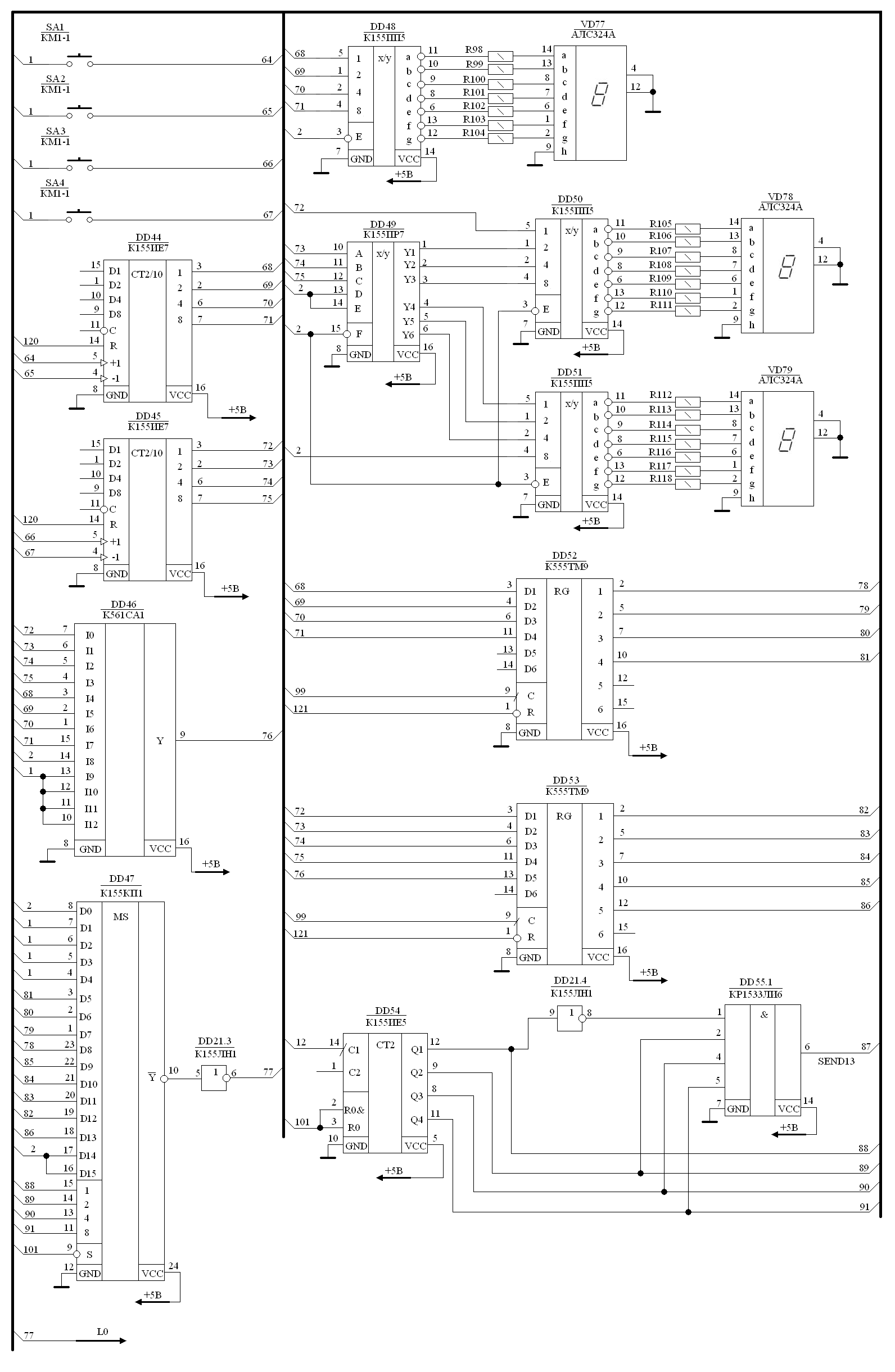

Принципиальная схема передатчика ОА ДП представлена на рисунке 5.16:

Рисунок 5.16 – Принципиальная схема передатчика ОА ДП

Набор номера ИП и номера команды ТУ осуществляется с пульта ДП при помощи двух кнопок, одна из которых при каждом нажатии увеличивает, а другая уменьшает номер. Одновременно набираемый номер выводится на семисегментный индикатор.

Рассмотрим набор номера ИП, которому будем осуществлять посылку команды ТУ. При нажатии на кнопку SA1 значение счетчика DD44 увеличивается на единицу (номер ИП увеличивается на 1). А при каждом нажатии на кнопку SA2 мы уменьшаем значение счетчика DD44 на 1 (номер ИП уменьшается на 1). Двоичный код с вых ода данного счетчика поступает на микросхему DD48, которая преобразует данный двоичный код в код семисегментного индикатора VD77, на котором и отображается вводимый номер ИП.

Рассмотрим набор номера передаваемой команды ТУ. При нажатии на кнопку SA3 значение счетчика DD45 увеличивается на единицу (номер команды ТУ увеличивается на 1). А при каждом нажатии на кнопку SA4 мы уменьшаем значение счетчика DD45 на 1 (номер команды ТУ уменьшается на 1). Двоичный код с выхода данного счетчика поступает на микросхему DD49, которая преобразует данный двоичный код в двоично-десятичный код. Младший разряд (разряд единиц) передается мимо микросхем, так как он совпадает в двоично-десятичном и двоичном кодах. Далее при помощи микросхемы К155ПП5 полученные двоично-десятичный код преобразуем в код семисегментного индикатора. И далее выводим результат на семисегментных индикаторах VD78 и VD79.

Затем при помощи 13-разрядной схемы контроля четности К561СА1 (DD46) формируем контрольный бит проверки на четность. Формирование данного бита осуществляется согласно следующему алгоритму. Если код, состоящий из 4 бит команды ТУ и 4 бит адреса ИП содержит нечетное количество единиц, то контрольный бит проверки на четность равен 1, иначе данный бит равен 0.

Далее запоминаем нашу команду ТУ в двух шестиразрядных регистрах DD52 и DD53. В регистре DD52 запоминаем набранный номер ИП, которому будет послана команда ТУ. В регистре DD53 запоминаем номер команды ТУ и контрольный бит проверки на четность.

После выдачи в ЛС 13 бит информации (4 бита синхрокомбинации, 4 бита адреса ИП, 4 бита команды ТУ и 1 контрольный бит проверки на четность) вырабатывается сигнал SEND13=1, сообщающий об окончании передачи команды ТУ в ЛС. Отсчет 13 бит информации осуществляется при помощи четырехразрядного счетчика DD54, который срабатывает по переднему фронту

синхроимпульсов CLK1. До прихода со стороны УА ДП сигнала SA=1, разрешающего передачу команды ТУ в ЛС, счетчик DD54 удерживается в нулевом состоянии. И только после прихода сигнала SA=1 начинает счет синхроимпульсов, поступающих на его вход. Сигнал SEND13=1 выделяется конъюнктором DD55.1 на выходе счетчика.

Последовательная передача команды ТУ в ЛС осуществляется при помощи мультиплексора DD47, на адресные входы которого подаются сигналы с выхода счетчика. Тем самым при поступлении на вход счетчика DD54 очередного синхроимпульса, значение данного счетчика увеличивается на единицу. И при этом на выход мультиплексора поступает информация со следующего по порядку входа.

Номинальный ток элементов семисегментного индикатора АЛС324А равен 20мА.

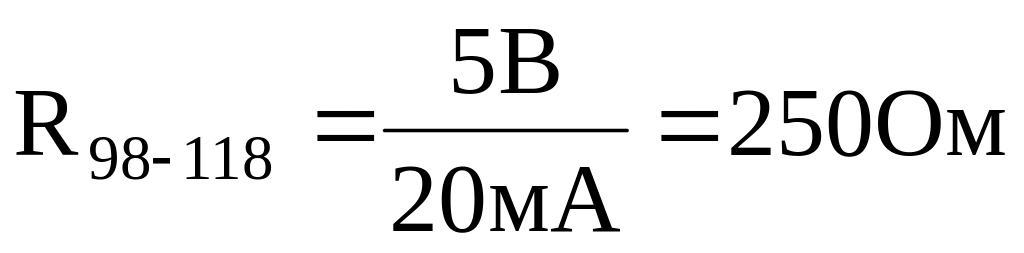

Определим величину сопротивления R_98-118 каждого из нагрузочных резисторов (R98-R118), включенных между элементами индикаторов и выводами микросхем К155ПП5.

. (5.19)

Выберем номинал сопротивлений R_98-118 из ряда номиналов Е24 равным:

R_98-118 = 270Ом. (5.20)

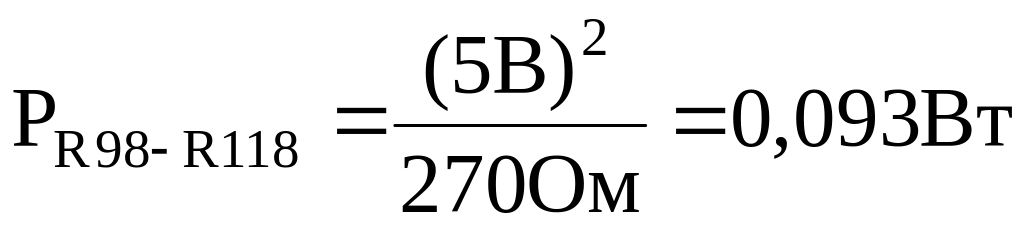

Определим мощность, рассеиваемую на сопротивлениях R_98-118:

. (5.21)
