Экзаменационный билет № 28
1. Режимы включения воздухораспределителя усл. № 292.
2. Работа крана машиниста усл. № 395 при III положении его ручки.
1.ВР усл. № 292 имеет три режима.
→Режим «К» - короткосоставный (канал в переключательной пробке ø5,5мм).
Применяется в поездах до 20-ти вагонов (с разрешения ОАО «РЖД» до 25-ти вагонов).
При следовании резервом в пассажирских сплотках.
→Режим «Д» - длинносоставный (канал ø2,5мм).
Применяется в поездах более 20-ти вагонов, в составе грузового поезда (если включен, 2 последних хвостовых вагона должны иметь включенные исправно действующие тормоза).
Если в составе есть хотя бы один ВР усл. №483.
На затяжных спусках независимо от крутизны и скорости.
→Режим «УВ» - ускоритель выключен (канал ø2,2мм).
Применяется при неисправности ВР усл. №292.

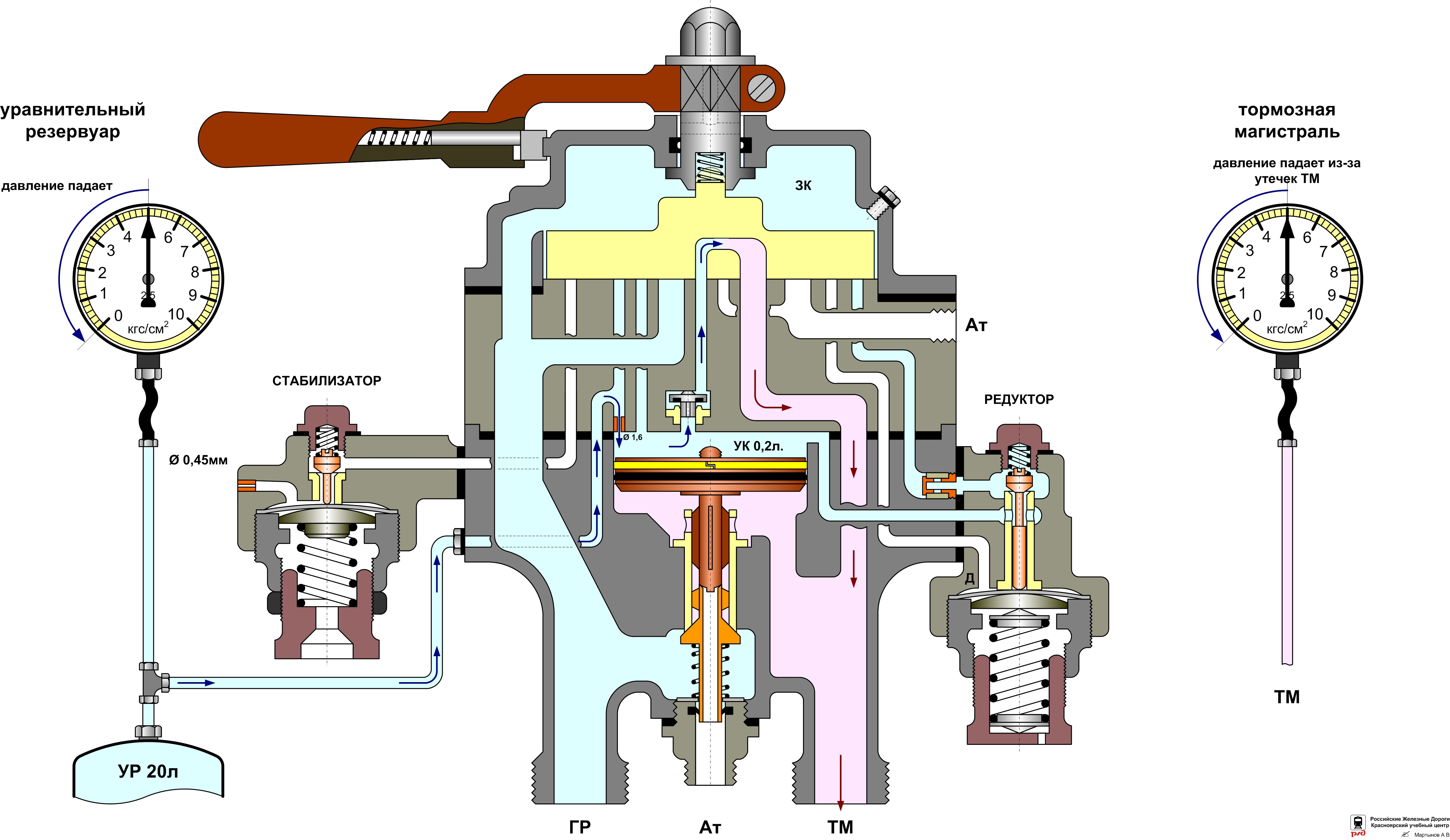

2.Перекрыша без питания ТМ. Применяется:
→Для проверки целостности ТМ при самопроизвольном срабатывании автотормозов.
→Для сохранения воздуха в ГР при нестандартных ситуациях.
→С пассажирскими поездами при следовании на запрещающее показание светофора.
УК и УР ч/з отв. ø1,6мм → ч/з открывшийся обратный клапан (к/ый работает только в III-ем положении) → канал в золотнике → сообщается с ТМ. Из-за утечек в ТМ давление в УР и УК будет стараться пополнить эти утечки. Давление в УК и ТМ будет снижаться равномерно, тем самым не вызывая перемещение уравнительного поршня.
Экзаменационный билет № 29
1.Назначение и режимы включения воздухораспределителя усл. № 483.
2.Работа крана машиниста усл. № 395 при I положении его ручки.
1.ВР усл. №483 предназначен для наполнения сжатым воздухом ТЦ при торможении; выпуска воздуха из ТЦ в Ат при отпуске тормозов, а также зарядки ЗР из ТМ.
Режимы включения:
→Равнинный: при уклонах до 18‰.
→Горный: при уклонах 18‰ и круче; и независимо от уклона на локомотивах, где отпуск тормозов производится от кнопки, путём выпуска воздуха из РК.
На локомотивах:
→Порожний: при следовании в голове грузового поезда со скоростью до 90км/ч.
→Средний: при следовании вторым (в сплотке, на двойной тяге, толкачом, в середине поезда)
→Гружённый: при следовании резервом, головным в сплотке, в голове грузового поезда при скорости более 90км/ч, в голове пассажирского поезда независимо от скорости, на манёврах.
На вагонах:
Режим. |
Загрузка на ось. |
Тормозное нажатие для расчёта. |
Чугунные колодки. |
||
Порожний. |
0-3тс. |
3,5тс. |
Средний. |
3-6тс. |
5тс. |
Гружённый. |
6тс и более. |
7тс. |
Композиционные колодки. |
||
Порожний. |
0-6тс. |
3,5тс. |
Средний. |
6тс и более. |
7тс. |
Гружённый не применяется, но при наличии снежных заносов, уклонах 18‰ и круче с разрешения владельца инфраструктуры. |
Более 10тс. |
8,5тс. |
2.Зарядка и отпуск тормозов завышенным давлением. Применяется для более быстрой зарядки и отпуска автотормозов завышенным давлением.
Зарядка ТМ и УК происходит двумя путями.
1-ый путь зарядки УК:
Воздух из ГР → ЗК → отверстие золотнике ø5мм → в УК.
2-ой путь зарядки УК:
Воздух из ГР → ЗК → отверстие в золотнике ø3мм → сетчатый фильтр → открытый возбудительный клапан редуктора (в камере Д нет давления) → В УК.
Из УК → отв. ø1,6мм → УР и канал в золотнике → открытый клапан стабилизатора → отв. ø0,45мм → в Ат. (При I-ом положении стабилизатор работает в холостую, проверяя свою работу.)
Время зарядки УР объёмом 20л при I-ом положении с 0 до 5кгс/см² за 20-30сек.
1-ый путь зарядки ТМ:
Воздух из ГР → широкий канал в золотнике ø16мм → в ТМ.
2-ой путь зарядки ТМ:
Т.к. объём УК гораздо меньше объёма ТМ и зарядка УК происходит сразу же двумя путями (ø5мм и ø3мм) давление в УК повышается быстрее. Уравнительный поршень опускается вниз, своим хвостовиком перекрыв Ат отверстие в полом питательном клапане; и преодолевая усилие пружины открывает нижнюю притирку питательного клапана.
Воздух из ГР → открытую нижнюю притирку питательного клапана → вдоль направляющих хвостовика уравнительного поршня → в ТМ.
Зарядка уравнительного резервуара и ТМ будет происходить до давления ГР.
