13. Проектирование наклонной площадки

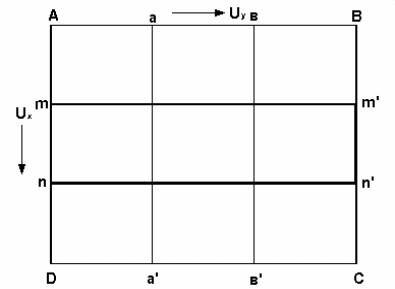

Проектирование наклонной площадки проводится для обеспечения стока воды с заданным продольным уклоном u_x, поперечным u_y и отметкой исходной точки H_A (рис.31).

Рис.31.

Рабочие отметки всех вершин квадратов вычисляются как разность проектных и фактических отметок. Вычисленные проектные и рабочие отметки при проектировании наклонной площадки выписывают на план над соответствующими фактическими отметками. Для проведения земляных работ по вертикальной планировке площадки рабочие отметки выписывают со знаком плюс или минус на сторожках, забитых в землю в каждой вершине квадрата. Положительная рабочая отметка выражает высоту насыпи, а отрицательная - глубину выемки.

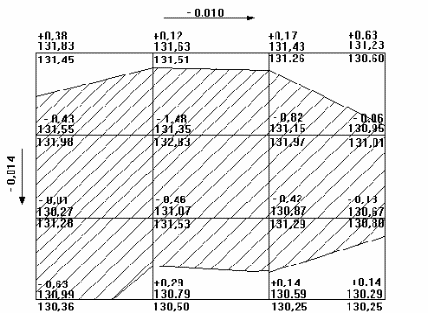

Пример картограммы земляных работ для наклонной площадки показан на рисунке 32.

Картограмма

земляных работ при проектировании наклонной площадки

H_A = 131.83 м., сторона квадрата 20 м

Рис.32.

14. ОПРЕДЕЛЕНИЕ ВЕРТИКАЛЬНОСТИ КОЛОННЫ

МЕТОДОМ НАКЛОННОГО ПРОЕКТИРОВАНИЯ

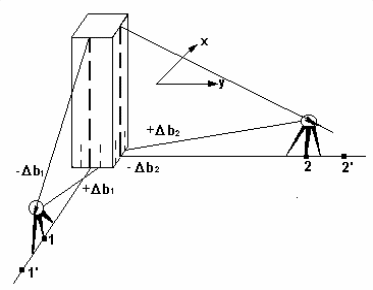

Проверка вертикальности колонн, высотой более 5 м проводится способом наклонного проектирования с использованием теодолита. В этом случае строго в створе разбивочной оси на расстоянии от колонны немногим более ее высоты устанавливают теодолит в точке 1 (рис. 33).

Рис.33.

С помощью цилиндрического уровня вертикальная ось вращения теодолита с особой тщательностью приводится в вертикальное положение. Контроль вертикальности проводится путем проектирования верхней осевой риски на нижнюю часть колонны. Проектирование проводится при двух положениях вертикального круга. Для этого к нижней осевой риске прикладывают горизонтально линейку и берут отсчеты, которые записывают в таблицу 30.

После наблюдения составляется исполнительная схема (рис.34)

Таблица 30
