9. Перенесение на местность проектной отметки

Перенесение на местность проектной отметки производится при выносе в натуру проектов вертикальной планировки, при установке на заданную отметку отдельных деталей конструкций зданий и сооружений.

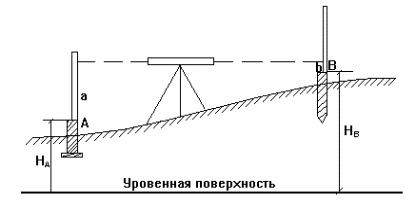

Пусть требуется перенести на местность проектную отметку Н_В, т.е. забить в точке В кол, верхний срез которого будет иметь отметку Н_В (рис.26).

Рис. 26.

Для этого между репером А с известной отметкой Н_А и точкой В устанавливают нивелир. По рейке, стоящей на репере, производят отсчет а и вычисляют отсчет b= Н_А + а - Н_В После этого в точке В забивают кол так, чтобы отсчет по рейке, установленной на нем, был равен вычисленному b, при котором высота пятки рейки и будет равна проектной отметке.

Пример:

Таблица 25

№ п/п	Фамилия студента	HA, м.	a, мм.	HA+a, м.	HB, м.	b, мм.	h=HB--HA мм.	контр. h’, мм.
1	Иванов В.Н.	159.200	1925	161.125	160.500	0625	+1300	+1302

Контролем выноса отметки является сравнение превышения между точками А и В, которое получается теоретически, как h = H_В - H_А, и практически, как разность отсчетов по рейкам, установленным на точках А и В, т.е. h = a' - b'. В примере (табл. 25 и 26) h = +1300, h' = +1302.

Таблица 26

Фамилия	a’	b’	контр. h’
Иванов В.Н.	1525	0223	+1302

10.Перенесение на местность линии

ЗАДАННОГО УКЛОНА

Задача перенесения на местность линии заданного уклона возникает при строительстве линейных сооружений (дорог, трубопроводов и т.п.), при вертикальной планировке площадок и т.п.

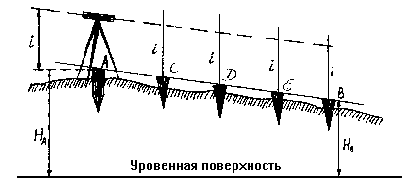

Допустим, требуется от точки А на местности с отметкой Н_А разбить линию АВ с уклоном u (рис.27). Проектная отметка Н_В конца линии найдется по формуле:

H_В = H_А + u d.

В точке В забивают кол с отметкой Н_В, используя способ вынесения на местность проектной отметки. Промежуточные точки разбивают при помощи наклонного луча нивелира, теодолита или визирок. Если превышение одной точки над другой невелико, то применяется нивелир, в противном случае - теодолит. Нивелир устанавливают в точке А так, чтобы один из подъемных винтов был расположен по линии АВ, а линия, соединяющая два других винта, была перпендикулярна к линии АВ (рис.27), и измеряют высоту прибора i.

Рис.27.

При помощи подъемного винта, расположенного по направлению линии АВ, устанавливают трубу на отсчет по рейке в точке В, равный высоте прибора i. После этого в промежуточных точках С, D и т.д. забивают колья, такой высоты, чтобы отсчет по рейке, поставленной на эти колья равнялся высоте прибора.

При производстве работы заполняется табл. 27.

Таблица 27

№№ п/п	Ф.И.О. студента	HA, м.	u	d, м.	u  d, м.	HB, м.
1	Иванов В.Н.	150.000	- 0.006	40.00	- 0.240	149.760
