5. Требования к оформлению разреза
Литологический состав пород изображается согласно приведенным общепринятым условным обозначениям. Стратиграфические (возрастные) границы проводятся более жирной линией. Оси буровых скважин выделяются четкими линиями, а их забои подчеркиваются. Номера выработок, их абсолютные отметки и расстояния между соседними выработками указываются под разрезом. Заголовок и масштабы разреза приводятся вверху (рис. 4).

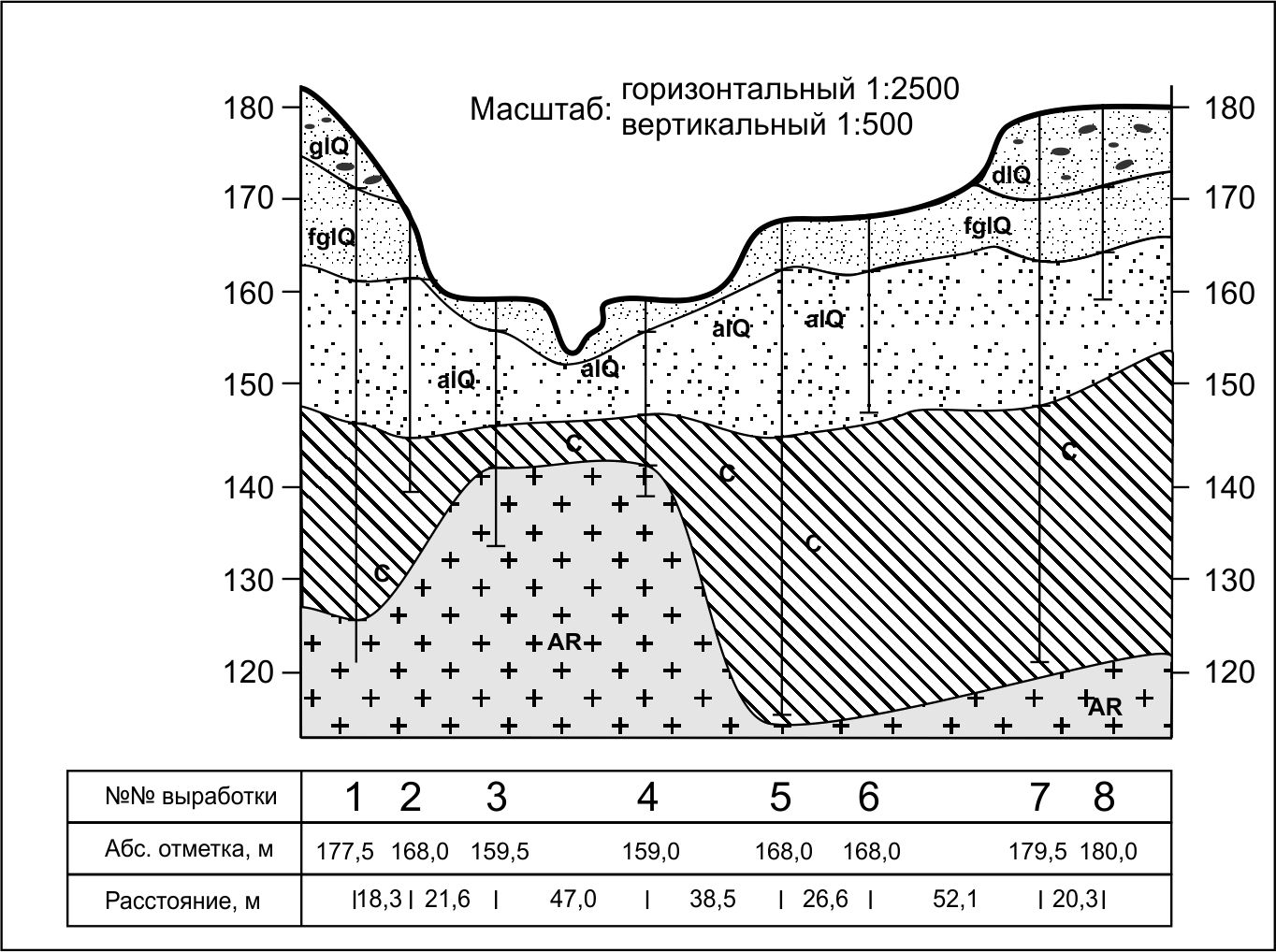

Рис. 4. Пример оформления инженерно-геологического разреза.
ОСНОВНЫЕ ТЕРМИНЫ И ОПРЕДЕЛЕНИЯ
Инженерно-геологическая карта – это вид геологической карты, на которых отображены возраст, генезис, условия залегания, состав, строение и физико-механические свойства горных пород и комплексов и их распространение, геоморфологическая характеристика территории, гидрогеологические условия, геодинамические явления.
Инженерно-геологический разрез – это форма отображения в пространстве по определенной линии возраст, состав и условия залегания горных пород, их физико-геологические свойства, мощность пластов и гидрогеологические условия.
Инженерно-геологический элемент – это часть массива пород (слой, часть слоя и т.д.) практически однородная по возрасту, литологическому составу, показателям состояния и физико-механическим свойствам.
Скважина – это горная выработка круглого сечения, пробуренная с поверхности земли или с подземной выработки без доступа человека к забою под любым углом к горизонту, диаметр которой много меньше ее глубины.
Устье скважины – место пересечения скважиной земной поверхности.
Забой скважины – дно скважины.
Глубина скважины – расстояние от устья до забоя скважины.
Геологический слой – форма залегания горных пород.
Мощность слоя – это кратчайшее расстояние между верхней и нижней поверхностями слоя.
Кровля слоя – это верхняя поверхность слоя, подошва – нижняя.
Выход (обнажение) – это пересечение слоя с поверхностью земли.
Приложение 1

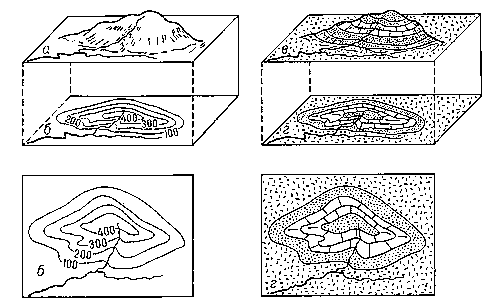

Общий вид холма (а) и его изображение на топографической карте (б); общий вид холма и образующих его слоёв песчаника и известняка (в); изображение их на геологической карте (г).
Общий вид серии наклонно залегающих слоев (а) и их изображение на геологической карте (б).
Приложение 2

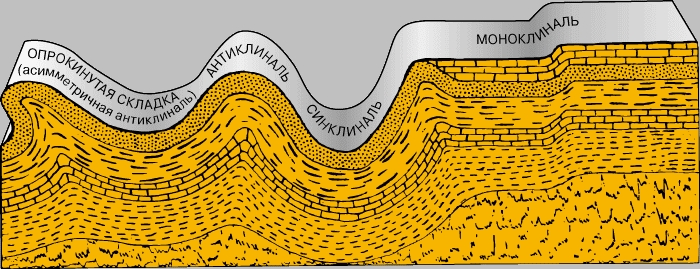

Согласное залегание слоев

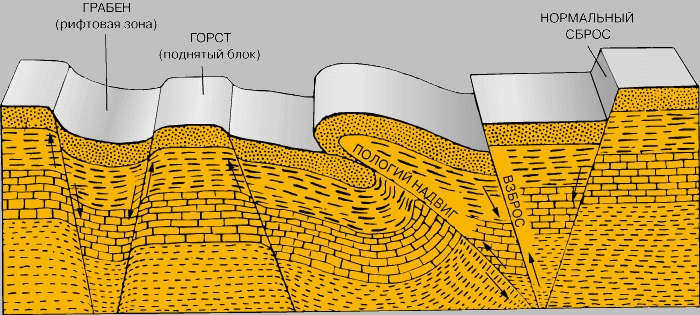

Несогласное (дизъюктивное) залегание слоев
Приложение 3
-
Эон
(эонотема)
Эра
(эратема)
Период (система)
Индекс
периода
Неохрон
(фанерозой)
Кайнозойская
КZ
Четвертичный
Неогеновый
Палеогеновый
Q
N
P
Мезозойская
MZ
Меловый
Юрский
Триасовый
K
J
T
Палеозойская
PZ
Пермский
P
Каменноугольный
Девонский
C
D
Силурийский
Ордовикский
Кембрийский
S
O
Є
Палеохрон
(криптозой)
PR
AR
Протерозойская
Архейская
-
Наименование отложений |
Индекс |
Наименование отложений |
Индекс |
Вулканические образования Морские Техногенные (антропогенные) Элювиальные Делювиальные Аллювиальные Пролювиальные Ледниковые (гляциальные) Озерные (лимнические) Флювиогляциальные
|
βQ mQ tQ eQ dQ aQ pQ gQ lQ fgQ |
Коллювиальые Болотные Эоловые Лёссовые Элювиально-делювиальные Делювиально-пролювиальные Делювиально-аллювиальные Озерно-аллювиальные Солифлюкционные |
cQ hQ vQ LQ edQ dpQ daQ laQ sQ
|
