Расчетно-графическая работа 1

ОБРАБОТКА ДАННЫХ ИНЖЕНЕРНО-ГЕОЛОГИЧЕСКИХ ИЗЫСКАНИЙ

При проектировании инженерных сооружений необходимо прежде всего обосновать место выбора строительной площадки. Для этого необходимо изучить геологическое строение, геоморфологию, гидрогеологические условия, природные геологические и инженерно-геологические процессы, свойства горных пород и прогноз их изменений при строительстве и эксплуатации инженерных сооружений. На основе инженерно-геологической съемки составляют инженерно-геологические карты и разрезы. Геологические разрезы имеют важное значение при общей инженерно-геологической оценке районов строительства и отдельных их участков, выборе слоев в качестве несущих оснований. Любая инженерно-геологическая работа должна заканчиваться построением геологического разреза.

Геологический разрез отображает строение земной коры в вертикальном ее сечении. Геологический разрез в одной точке называют геологической колонкой, геологический разрез в пространстве по определенной линии – геологическим профилем. На разрезах отображают возраст, состав и условия залегания горных пород, мощность пластов и гидрогеологические условия. В тех случаях, когда разрез отражает физико-геологические явления и свойства пород, его называют инженерно-геологическим разрезом. При обработке данных инженерно-геологических изысканий выделяют инженерно-геологические элементы (ИГЭ). Инженерно-геологический элемент – это часть массива пород (слой, часть слоя и т.д.) практически однородная по возрасту, литологическому составу, показателям состояния и физико-механическим свойствам. Последнее является определяющим при выделение элемента. Выделение инженерно-геологических элементов позволяет целенаправленно размещать здания (сооружения) на территории, выделенной под строительство, и дает возможность решать вопрос выбора модели работы основания фундаментов.

ПОРЯДОК ПостроениЯ геологического разреза

Перенесите с карты ваш разрез на лист в рекомендуемом масштабе с горизонталями, скважинами и геологическими особенностями.

1. Построение топографического профиля

1.1. Выбор вертикального масштаба

Нанесите на лист масштабные оси, используя рекомендуемый масштаб для построения разреза, приведенного на карте, для чего у начала разреза постройте шкалу абсолютных отметок с таким расчетом, чтобы максимальная отметка была несколько выше верхней точки рельефа, а минимальная – ниже забоя самой глубокой скважины.

1.2. Построение топографического профиля

Для построения рельефа местности отложите расстояние в принятом масштабе от начала разреза до его пересечения с каждой горизонталью, отметьте абсолютные отметки скважин и их горизонтальное простирание. Соединив все точки плавными линиями, получите топографический профиль поверхности земли по заданному сечению. На построенный профиль нанесите колонки буровых скважин в соответствии с исходными данными приложения и вертикальным масштабом. Осевые линии скважин обозначьте одной жирной линией. На нижнем конце отрезка, соответствующем абсолютной отметке дна пробуренной скважины (забою), поставьте короткий поперечный штрих. Под разрезом проведите три графы для характеристики скважин, в которых укажите номера выработок, расстояние между ними и абсолютные отметки их устья (рис. 1).

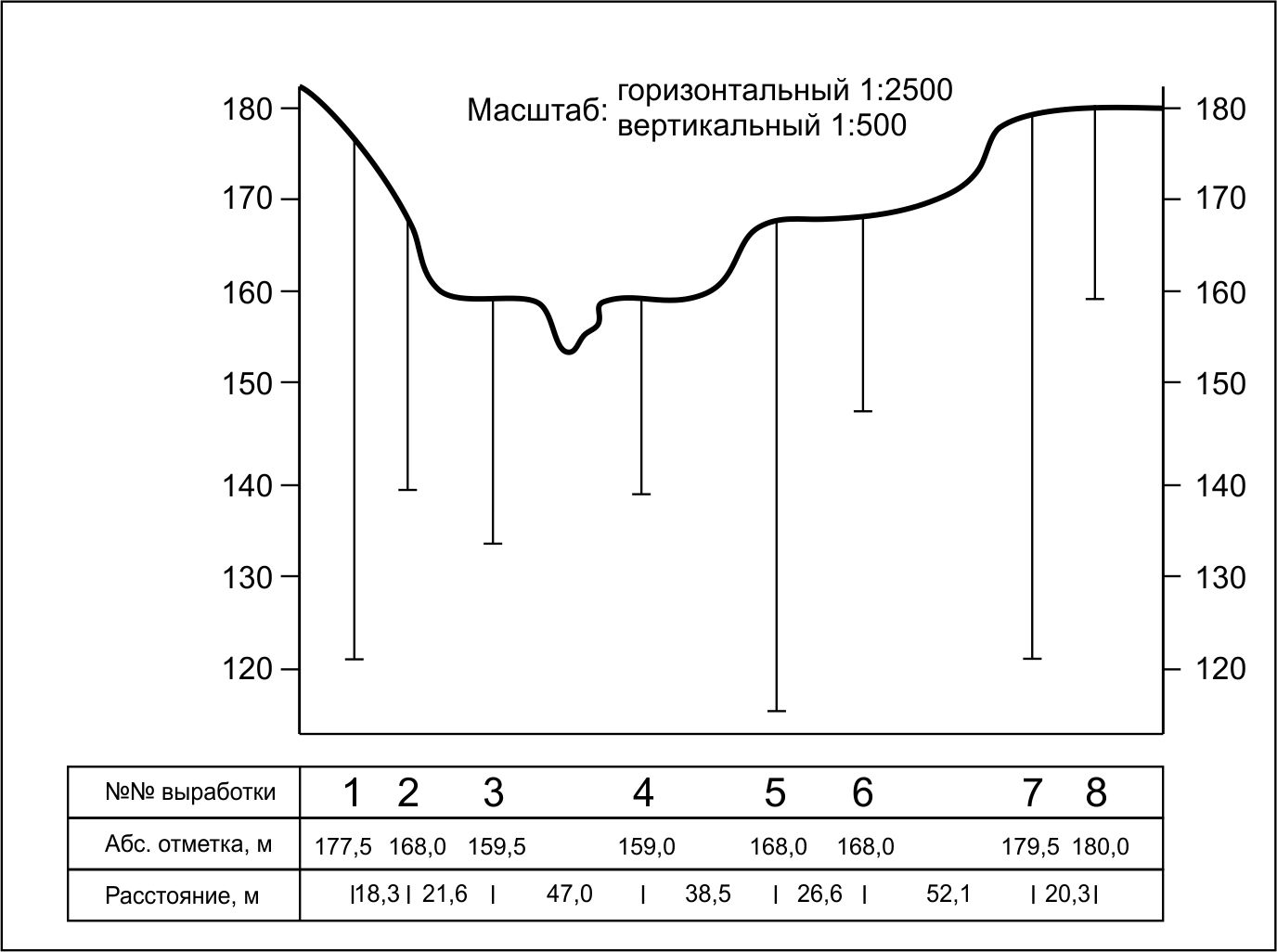

Рис. 1. Топографический профиль
