Порядок проведения работ.
В бак помещается исследуемая модель.
Снимаются ее пространственные параметры такие как расстояние от дна, положение относительно бортов на которых нанесена измерительная шкала.
Установка зондирования помещается в начальной точке отсчета к одной из стенок бака, и проводятся измерения по следующей схеме:
На коммутаторе включается приемная линия MN1, и по очереди включается питание на линиях А1В1, А2В2, А3В3 и т. д., в это время как уже было сказано на приемной линии появляется напряжение, значение которого записывается в таблицу. Далее в таком же порядке проводятся измерения на линиях MN2, MN3, MN4 (на основании подсчета отношений АВ/MN нет необходимости использовать все линии АВ при работе на различных MN).
Использование четырех приемных линий обусловлено тем, что их чувствительность падает при росте расстояния между питающими электродами, соответственно при достижении критического порога требуется их увеличение, но при этом они не должны быть слишком приближены к электродам линии АВ. В целом же соотношение АВ/MN должно находится в пределах от 3 до 5.
Затем установка перемещается на некоторое выбранное расстояние от стенки и измерения производятся повторно, и так до противоположной стенки бака.
Глава4.1 Обработка данных метода вэз.
Для примера обработки данных возьмем точку №320.
После того как мы прошли весь профиль и сняли показания с помощью специальной аппаратуры, заносим полученные данные в таблицу.
Р
№ п/п
AB,
м
АN,
м
AM,
м
MN,
м
MN/2,м
K,
м
AB/2
I,
mA
∆V,
mV
ρk,
ом*м
ab/mn
1
0,08
0,0445
0,0355
0,009
0,0045
0,551
0,04
50
16
0,17645977
8,89
2
0,15
0,0795
0,0705
0,009
0,0045
1,956
0,075
50
4,7
0,18390412
16,67
3
0,3
0,1545
0,1455
0,009
0,0045
7,847
0,15
50
1,27
0,19931159
33,33
4
0,4
0,2045
0,1955
0,009
0,0045
13,956
0,2
50
0,73
0,20375126
44,44
5
0,5
0,2545
0,2455
0,009
0,0045
21,810
0,25
50
0,47
0,20500974
55,56
6
0,6
0,3045
0,2955
0,009
0,0045
31,409
0,3
50
0,3
0,18845315
66,67
7
0,7
0,3545
0,3455
0,009
0,0045
42,753
0,35
50
0,15
0,12826049
77,78
8
0,8
0,4045
0,3955
0,009
0,0045
55,843
0,4
50
0
0
88,89
9
1
0,5045
0,4955
0,009
0,0045
87,259
0,5
50
0
0
111,11
10
1,2
0,6045
0,5955
0,009
0,0045
125,657
0,6
50
0
0
133,33
К – коэффициент установки, рассчитывается по формуле
.ρk – кажущиеся сопротивление, рассчитывается по формуле
.ab/mn – соотношение между питающей линией и измерительной.
Составив аналогичные таблицы для MN=0,025; 0,1 и 0,25 для конкретной точки профиля, построим кривые кажущегося сопротивления (графики строятся в логарифмическом масштабе).

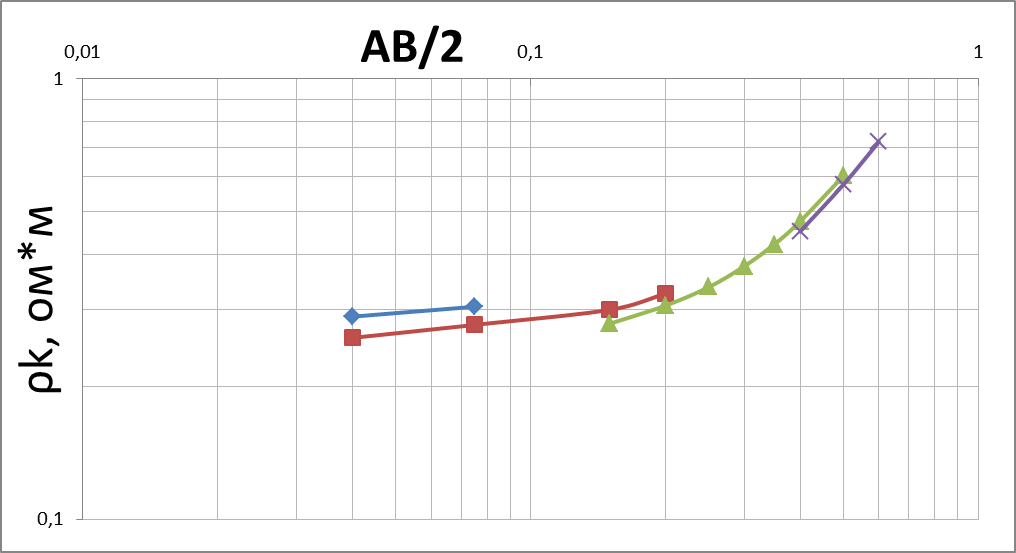

Рис. 4.1-2 Кривые кажущегося сопротивления на точке №320
Затем нам нужно избавиться от так называемых «ворот» (разница между отдельными кривыми).
После внесения нескольких поправок и совместив кривые, получим кривую кажущегося сопротивления.
Рис. 4.1-3 Кривая кажущегося сопротивления на точке №320
