МІНІСТЕРСТВО ОСВІТИ І НАУКИ УКРАЇНИНАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ „ЛЬВІВСЬКА ПОЛІТЕХНІКА” Кафедра Геодезії |
ПРОЄКТ |
Планово-висотної основи топографічного знімання у масштабі 1:5000стереофотограмметричним методом |
|
Курсова робота |
Варіант 6 |
Керівник: Сідоров І.С Проєкт склала ׃
Студент групи ГД-27 Кривецька С.В
Львів 2013
1.Загальна частина курсової роботи
1.1.Вступ
Метою даного проекту є створення планово-висотної основи стереофотограмметричного методу топографічного знімання на площі трапеції масштабу 1:25000 з номенклатурою М-35-44-В-в-3. Район робіт знаходиться у селещі міського типу Ємільчине, Ємільчинського району Житомирської області. В даній роботі повинно бути запроектовано:
1) в плановому відношенні – полігонометричний хід 4-го класу з відносною похибкою 1:28 000, на основі якого створюється мережа згущення;
2) планово – висотні опознаки , закладання центрів і маркування у випадку відсутності на місцевості чітко окреслених контурів;
3) створення планових та висотних мереж згущення полігонометрії 1- і 2-го розряду, теодолітних ходів , IV класу нівелювання , на основі яких з необхідною точністю визначаємо координати і висоти запроектованих ОПВ.
1.2. Обчислення геодезичних і прямокутних координат вершин рамки трапеції масштабу 1:10 000 та її розмірів
М-35
24° 30°
1:1 000 000
Обчислення геодезичних і прямокутних координат вершин рамки заданої трапеції. Земна поверхня поділена паралелями на ряди (ширина ряду 4° широти) та меридіани на колони (зони). Ширина колони (зони) 6° довготи. Ряди від екватора до полюса пронумеровані буквами латинського алфавіту,а колони (зони) – цифрами від 1 до 60.Але номер зони відрізняється від номера колони на 30. При перетині рядів із колонами (зонами) утворюються трапеції – аркуші карт масштабу 1 : 1 000 000 . Номенклатура такого аркуша карти записується буквою ряду та номером колони.
«М» у латинському алфавіті дорівнює 13. В пн= 4° х 13= 52° - широта рамки північної сторони. Широта рамки південної сторони дорівнює В пд=52° - 4° = 48°. Довготу східної сторони рамки трапеції обчислюють за номером зони М (М=Номер колони -30= 35-30 =5 ). Lсх=6°х М =30°. Довгота західної сторони рамки трапеції на 6° менша, тобто Lзах= Lсх –6° =24°.

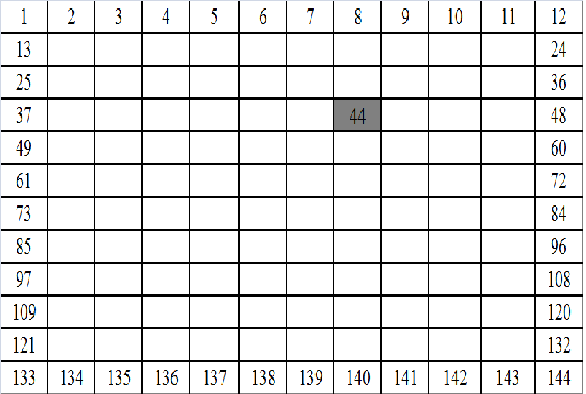

Для отримання аркуша карти масштабу 1:100 000 аркуш масштабу 1:1 000 000 поділяють на 144 частини і виділяють 44-й номер.
52°00'
48°00'






28°00'
26°00'
26°30'
24°00'
26°00'
26°30'
27°30'
26°00'
26°30'
30°00'
26°00'
26°30'
51°00'
48°00'
50°40'
48°00'
48°00'
48°00'
1:1 000 000
Для отримання аркуша карти масштабу 1:50 000 аркуш карти масштабу 1:100 000 поділяють на 4 частини і виділяють частину В.
51°00'
50°00'
50°40'
-
А
Б
В
Г
27°30'
27°45'
28°00'
Для одержання аркуша масштабу 1:25 000 аркуш карти масштабу 1:50 000 поділяють на 4 частини і виділяють частину «в»
а |
б |
в |
г |

50°50'00''
50°45'00''
50°40'00'
27°30'00''
27°37'30''
27°45'00''
1:50 000
Для отримання аркуша карти масштабу 1:10 000 аркуш карти масштабу 1:25 000 поділяють на 4 частини і виділяють частину «3».
М-35-44-В-в

50°50'00''
50°47'30''
50°45'00''
1 |
2 |
3 |
4 |
27°30'00''
27°33'45''
27°37'30''
26°15'00''

50°47'30''
50°45'00''
М-35-44-В-в
27°30'00''
27°33'45''
1:10 000
Обчислюємо прямокутні координати вершин рамки трапеції у таблиці. У таблицю1 вписуємо значення широт Вi і довгот Li вершин
чотирьох аркушів карти масштабу 1:10 000. Знаходимо довготу L0 осьового меридіана зони L0=Nx6°- 3°=5x6°- 3°=27°.
За значеннями широти Вi і кута li вершини трапеції масштабу

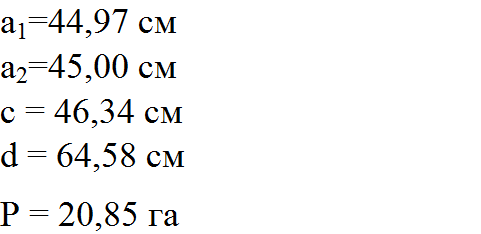

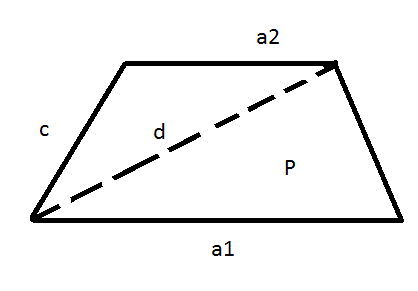

1:25 000, вибираємо значення прямокутних координат та зближення меридіані, а також розміри рамок трапеції.
Обчислення прямокутних координат вершин рамки трапеції масштабу 1:10 000 із номенклатурою М-35-44-В-в-3
В |
Li L0 li |
27°30'00'' 27°00'00'' -0°30'00'' |
27°11'15''
|
27°37'30'' 27°00'00'' -0°37'30'' |
|
|||||||
Абсциси Х, м. |
|
|||||||||||
50°00'00'' 50°47'30'' 50°45'00'' |
5 633 762,8 5629127,6 5 624 492,7 |
5 633 796,3 5 629 161,1 5 624 525,9 |
|
-1,9 -1,9 -1,9 |
5 633 829,8 5 629 194,6 5 624 559,4 |
|||||||
Ординати У, м. |
|
|||||||||||
50°00'00'' 50°47'30'' 50°45'00'' |
35224,9 35256,3 35287,6 |
39628,0 39663,3 39698,6 |
44031,1 44070,3 44109,5 |
|
Остаточні абсциси Х, м. |
|||
50°00'00'' 50°47'30'' 50°45'00'' |
5 633 762,8 5629127,6 5 624 492,7 |
5 633 794,4 5 629 159,2 5 624 523,95 |
5 633 829,8 5 629 194,6 5 624 559,4 |
Остаточні ординати У, м.
|
|||
50°00'00'' 50°47'30'' 50°45'00'' |
5 535224,9 5 535256,3 5 535287,6 |
5 486 884,9 5 486 873,1 5 486 861,35 |
5 544031,1 5 544070,3 5 544109,5 |
Зближення меридіанів γ |
|||
50°00'00'' 50°47'30'' 50°45'00'' |
0°23'16'' 0°23'15'' 0°23'14'' |
0°26'10'' 0°26'09'' 0°26'08'' |
0°29'04'' 0°29'03'' 0°29'02'' |
γ сер= 0°29'
Схема-графік зближення меридіанів і схилення
