В результаті отримую аркуші карт масштабу 1:5 000 з номенклатурою м-35-117-(43,44,59,60), що відповідають аркушу карти масштабу 1:10 000 з номенклатурою м-35-117-б-а-4

 43  |


 44  |


 59  |


 60  |

48°57´30´´
48°55´00´´
28°18´45´´ 28°20´37,5´´ 28°22´30´´
1:10000
Обчислення прямокутних координат вершин рамки трапеції
масштабу 1 : 5 000 з номенклатурою М-35-117-(43,44,59,60)
 В  |
		L  |
		28°18´45´´  |
		28°20´37,5´´  |
		28°22´30´´  |

L0  |
		27°00´00´´  |

  |
		27°00´00´´  |
	|
L-L0  |
		1°18´45´´  |

  |
		1°22´30´´  |

Абсциси Х
48°57´30´´  |
		5425919,8  |
		5425959,8  |
		5426000,7  |

48°56´15´´  |
		5423603,0  |
		5423643,0  |
		5423684,0  |

48°55´00´´  |
		5421286,2  |
		5421326,2  |
		5421367,2  |

Ординати У
48°57´30´´  |
		96118,5  |
		98407,0  |
		100695,5  |

48°46´15´´  |
		96158,5  |
		98448,0  |
		100737,4  |

48°45´00´´  |
		96198,6  |
		98488,9  |
		100779,3  |

Зближення меридіанів
48°57´30´´  |
		0°59´26,76´´  |
		1°00´51,83´´  |
		1°02´16,91´´  |

48°46´15´´  |
		0°59´25,62´´  |
		1°00´50,67´´  |
		1°02´15,72´´  |

48°45´00´´  |
		0°59´24,49´´  |
		1°00´49,51´´  |
		1°02´14,53´´  |

Середнє значення зближення меридіанів для карт масштабу 1׃5000׃
М-35-117-(43)-γсер=1°00´08,72´´,
М-35-117-(44)-γсер=1°00´07,57´´,
М-35-117-(59)-γсер=1°01´32,78´´,
М-35-117-(60)-γсер=1°01´32,61´´,
Зближення меридіанів для аркуша карти масштабу 1:5000 із номенклатурою М-35-117-(60)-γсер=1°01´32,61´´і схилення магнетної стрілки (згідно з завданням) δ=+5°22´.
О
тже,

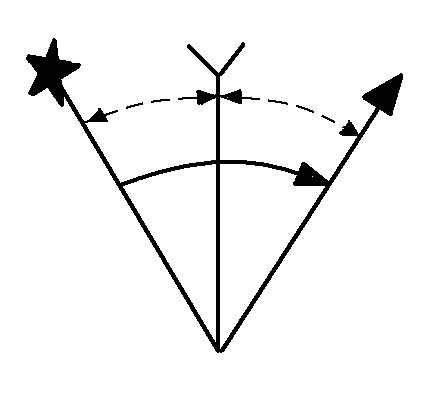

схема-графік зближення меридіанів і
схилення магнітної стрілки матиме
вигляд:
1°01´ 5°22´
1 2 3
де: 1 – істинний меридіан;
2 – лінія сітки;
3 – магнітний меридіан.
Отже, при прикладанні бусолі до лінії сітки середнє відхилення магнітної стрілки становить 4о21’.
а3 а3
с
с
а1 а1
а1=45,81 см.
а2=45,79 см.
а3=45,77см.
d1=65,16 см.
d2=65,14 см.
P1=530,45 га.
P2=530,7 га.
c=46,34 см.
