Державний іспит

на освітньо-кваліфікаційний рівень «бакалавр»

за напрямом підготовки 6.050201 Системна інженерія

БІЛЕТ № 25

1. Статика САУ. Побудова статичних характеристик при різних видах з’єднання ланок.

2. Знайти, при якому опорі конденсатора джерело ЕРС розвиває максимальну потужність та визначити цю потужність. Дано: В; x₁=20 Ом; x₂=30 Ом; x_м=r=10 Ом.

3. Провести синтез DC-тригера та побудувати його схему.

3. Електричні удари.

Завідувач кафедри КСУ Г.В. Павлов

Національний університет кораблебудування ім. Адмірала Макарова

Інститут автоматики і електротехніки

Кафедра комп’ютеризованих систем управління

Державний іспит

На освітньо-кваліфікаційний рівень «бакалавр»

За напрямом підготовки 6.050201 Системна інженерія

БІЛЕТ №

1. Принципи і закони управління. Типи зворотних зв’язків.

2. До генератора з ЕРС приєднані паралельно дві вітки: в одній послідовно з’єднані опір R_A та індуктивність L, в другій послідовно з’єднані опір R_B та ємність C, причому , . В якій з віток (А або В) споживана потужність більша і чому вона дорівнює?

3. Розробити поведінкову VHDL-модель цифрового пристрою, логічна структура якого наводиться на рисунку. Кожен з логічних елементів, що застосовуються в схемі, слід реалізовувати у вигляді окремого об’єкта (entity) з урахуванням затримок часу при спрацюванні елементів, величини яких для кожного з типів логічних елементів задано в таблиці. Формування VHDL-моделі головного пристрою з структурних компонентів слід здійснювати за допомогою механізму компонентів та конфігурацій.

Для розробленої VHDL-моделі цифрового пристрою створити випробувальний стенд за допомогою якого перевірити правильність роботи пристрою при всіх можливих комбінаціях його вхідних сигналів. Частоту надходження вхідних векторів у випробувальному стенді визначити на основі обчислення максимального часу обновлення сигналу на виході спроектованого пристрою. У відповідь включити VHDL-коди випробувального стенду, розробленого пристрою та його компонентів, а також результати проведеного модельного експерименту, представлені у вигляді часових діаграм для вхідних, та вихідних сигналів пристрою.

Для розв’язання поставленої задачі слід використовувати середовище Active-HDL. В процесі роботи дозволяється використовувати засоби автоматичного генерування коду.

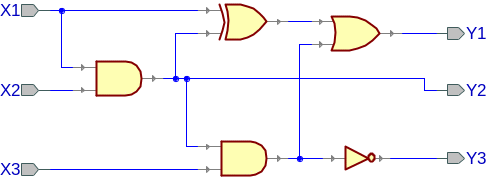

Логічна схема пристрою

Значення затримок в елементах Елемент Величина затримки Затримка наростання, нс Затримка спаду, нс AND 3 5 OR 4 6 XOR 4 5 NOT 1 2

4. Дія електричного струму на організм людини.

Завідувач кафедри КСУ Г.В. Павлов

НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ КОРАБЛЕБУДУВАННЯ ім. адмірала Макарова

Інститут автоматики і електротехніки

Кафедра комп’ютеризованих систем управління

ДЕРЖАВНИЙ ІСПИТ

на освітньо-кваліфікаційний рівень «бакалавр»

за напрямом підготовки 6.050201 Системна інженерія

БІЛЕТ №

1. Класифікація САУ. Типова функціональна схема САУ. Види типових впливів.

Електричне коло являє собою елемент аналізатора або фільтра. Необхідно підібрати індуктивності L₁ та L₂ так, щоб в опорі R струм основної гармоніки був відсутній, а струм дев’ятої гармоніки був якомога більшим.

3. Для розв’язання поставленої задачі слід використовувати середовище Active-HDL. В процесі роботи дозволяється використовувати засоби автоматичного генерування коду.

Розробити поведінкову VHDL-модель зсувного регістра, число розрядів якого задається при включенні в складний об’єкт. Затримка часу при спрацюванні регістра складає 60 нс.

Для розробленої VHDL-моделі зсувного регістра на основі компонентів та конфігурацій створити випробувальний стенд, за допомогою якого перевірити правильність роботи пристрою при всіх можливих комбінаціях його вхідних сигналів. До відповіді включити VHDL-коди випробувального стенду та розробленого регістра, а також результати проведеного модельного експерименту, представлені у вигляді часових діаграм для вхідних та вихідних сигналів пристрою.
