Державний іспит на освітньо-кваліфікаційний рівень «бакалавр»

за напрямом підготовки 6.050201 Системна інженерія

БІЛЕТ №

1. Метод малих відхилень.

ЕРС однієї фази симетричного трифазного генератора ; опір кожної фази навантаження ; опір нейтрального проводу , де k – номер гармоніки. Зневажаючи фазними опорами генератора, визначити:

1) Показні значення електродинамічних амперметрів А₁ та А₂;

2) Показне значення вольтметра електромагнітної системи, включеного в коло замість нейтрального проводу.

3. Розробити поведінкову VHDL-модель 5-розрядного лічильника, що спрацьовує по спаду імпульсу, з виходом типу integer та входом скидання лічильника. Затримка часу при спрацюванні лічильника складає 40 нс. Всі вхідні імпульси з довжиною меншою за 40 нс лічильником не сприймаються.

Для розробленої VHDL-моделі лічильника на основі компонентів та конфігурацій створити випробувальний стенд, за допомогою якого перевірити правильність роботи пристрою при всіх можливих комбінаціях його вхідних сигналів, при скиданні лічильника та при переповненні лічильника. До відповіді включити VHDL-коди випробувального стенду та розробленого лічильника, а також результати проведеного модельного експерименту, представлені у вигляді часових діаграм для вхідних та вихідних сигналів пристрою.

Для розв’язання поставленої задачі слід використовувати середовище Active-HDL. В процесі роботи дозволяється використовувати засоби автоматичного генерування коду.

4. Причини ураження електричним струмом.

Завідувач кафедри КСУ Г.В. Павлов

НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ КОРАБЛЕБУДУВАННЯ ім. адмірала Макарова

Інститут автоматики і електротехніки

Кафедра комп’ютеризованих систем управління

Державний іспит

на освітньо-кваліфікаційний рівень «бакалавр»

за напрямом підготовки 6.050201 Системна інженерія

БІЛЕТ №

1. Види передаточних функцій.

До трифазної лінії з лінійною напругою 380 В приєднані зіркою два приймача, у кожного з яких . Нейтралі приймачів з’єднані між собою через амперметр, що має порівняно малий опір (<<20 Ом). Знайти струм в колі амперметра.

3. Розробити поведінкову VHDL-модель цифрового пристрою, логічна структура якого наводиться на рисунку. Кожен з логічних елементів, що застосовуються в схемі, слід реалізовувати у вигляді окремого об’єкта (entity) з урахуванням затримок часу при спрацюванні елементів, величини яких для кожного з типів логічних елементів задано в таблиці. Формування VHDL-моделі головного пристрою з структурних компонентів слід здійснювати за допомогою механізму компонентів та конфігурацій.

Для розробленої VHDL-моделі цифрового пристрою створити випробувальний стенд за допомогою якого перевірити правильність роботи пристрою при всіх можливих комбінаціях його вхідних сигналів. Частоту надходження вхідних векторів у випробувальному стенді визначити на основі обчислення максимального часу обновлення сигналу на виході спроектованого пристрою. У відповідь включити VHDL-коди випробувального стенду, розробленого пристрою та його компонентів, а також результати проведеного модельного експерименту, представлені у вигляді часових діаграм для вхідних, та вихідних сигналів пристрою.

Для розв’язання поставленої задачі слід використовувати середовище Active-HDL. В процесі роботи дозволяється використовувати засоби автоматичного генерування коду.

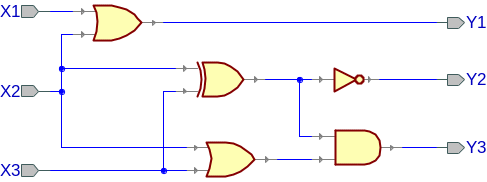

Логічна схема пристрою

Значення затримок в елементах Елемент Величина затримки Затримка наростання, нс Затримка спаду, нс AND 3 5 OR 4 6 XOR 4 6 NOT 1 2

4. Газорозрядні лампи.

Завідувач кафедри КСУ Г.В. Павлов
