28. Зависимость потребляемой мощности кмоп вентиля от частоты.
Так как напряжение питания больше суммы пороговых напряжений: UИП > UПЗИ ПОР + [UРЗИ ПОР], то в процессе перехода входного напряжения от U°ВХ к U1ВХ или обратно происходит переключение. Следовательно, в процессе переключения вентиль потребляет от источника питания дополнительную мощность, называемую мощностью потребления в динамическом режиме РПОТ. ДИН. Эта мощность тем больше, чем выше частота переключения вентиля. Мощность РПОТ. ДИН увеличивается также с повышением напряжения питания UИП, поскольку при этом уменьшается сопротивление транзисторов и увеличивается относительное время, в течение которого они оба (VT5 и VT4) открыты. Также это связано с разрядом паразитной емкости, но это говорите в крайнем случае, если он спросит «что еще».
29.Современные системы автоматической идентификации.
Основные:
Биометрические
Дактилоскопические
Штих-коды и чип-карты
RFID (это он в основном будет спрашивать!!!)
У всех недостатки в точности громоздкости, дороговизне, не универсальности, только у RFID все круто, поэтому её и развивают…
К биометрическим системам идентификации относятся: системы голосовой идентификации, системы дактилоскопической идентификации, системы идентификации радужной оболочки, системы анализа лица.
К системам идентификации использующих носители информации относятся системы использующие штрих-коды, чип-карты, карты памяти.
Обычный штрих-код – это двоичный код, представленный упорядоченной последовательностью параллельных линий. Считывание данных происходит с помощью лазера за счет разности в отражении от темных и светлых полос. Чип-карта – представляет собой пластиковые карты со встроенной микросхемой. Впервые появились в 1984 году для оплаты телефонных разговоров, при этом карта вставлялась в считывающие устройство. Одним из важнейших преимуществ чип-карт является то, что они способны защитить хранящиеся в них данные от несанкционированного считывания и модификации.
Для идентификации человека по голосу в последнее время было разработано большое количество систем, работающих по следующему принципу: голос записывается с помощью микрофона, данные с которого передаются в компьютер. Преобразованный в цифровую форму речевой сигнал затем обрабатывается программой идентификации.
Задача подобных систем состоит в сравнении голоса человека с образцом, хранящимся в базе данных.
Идентификация по отпечатку пальца. В самом простом случае, при обработке изображения на нем выделяются характерные точки (например, координаты конца или раздвоения папиллярных линий, места соединения витков). Можно выделить до 70 таких точек и каждую из них охарактеризовать двумя, тремя или даже большим числом параметров. В результате можно получить от отпечатка до пятисот значений различных характеристик.
Более сложные алгоритмы обработки соединяют характерные точки изображения векторами и описывают их свойства и взаимоположение. Как правило, набор данных, получаемых с отпечатка, занимает до 1 Кбайта. Полные картинки отпечатков пальцев не хранятся, так как занимают много места в памяти.
Радиочастотные системы идентификации RFID (англ. Radio Frequency IDentification, радиочастотная идентификация) — метод автоматической идентификации объектов, в котором посредством радиосигналов считываются или записываются данные, хранящиеся в так называемых транспондерах, или RFID-метках[1].
Системы радиочастотной идентификации (RFID) тесно связаны с описанными выше чип-картами. Здесь также носителем данных является электронное устройство — транспондер. Однако подача питания и обмен данными производятся без какого-либо непосредственного контакта — с помощью электромагнитного поля. Основой данной технологии являются методы, получившие широкое распространение в радарных и радиосистемах. Собственно, сокращение RFID образовано от названия Radio-Frequency-Identification (радиочастотная идентификация).
Система радиочастотной идентификации состоит из двух основных компонентов (Рис. 2.4.1)[1]:
Транспондер, закрепляемый на объекте, который должен пройти процедуру идентификации.
Считывающее устройство, или ридер, которое в зависимости от приложения может не только считывать, но и записывать данные.

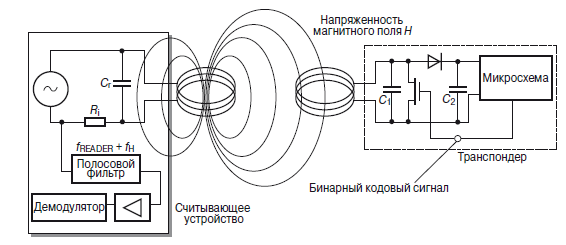

Рисунок 2.4.1 Схема использования RFID технологии.
Транспондер является носителем данных в системе RFID и состоит из элемента связи и специализированной микросхемы. За пределами зоны действия считывающего устройства транспондер не проявляет никакой активности, поскольку не содержит собственного источника питания. Однако при перемещении в зону действия системы радиочастотной идентификации транспондер активизируется, получая необходимую энергию с помощью элемента связи, который также отвечает за передачу сигналов синхронизации и данных[1].
Системы радиочастотной идентификации могут работать в диапазоне от 135 кГц до 5.8 ГГц, то есть использовать диапазон от длинных волн до микроволн.
