Контрольные вопросы:

Электроизмерительные приборы классифицируются по следующим признакам: функции, способ представления результатов, метод измерения, способ применения и конструкция, точность, принцип действия.

Методы измерения: непосредственная оценка, метод сравнения.

Класс точности – обобщенная характеристика измерительного прибора, определяющая пределы допустимых основных и дополнительных погрешностей.

Как определить относительную погрешность измерения по показанию стрелочного прибора?

Нужно взять наибольший диапазон измерений

Принцип электромагнитной системы основан на взаимодействии магнитного поля катушки, по которой проходит измеряемый ток с магнитомягким сердечником.

Принцип магнитоэлектрической системы основан на взаимодействии контура с током и магнитного поля постоянного магнита.

- о системе, положенной в основу прибора- о роде измеряемого тока- о типе прибора

- о классе точности- о группе и условиях эксплуатации

изменение измеряемой величины, вызывающее перемещение указателя на одно деление.

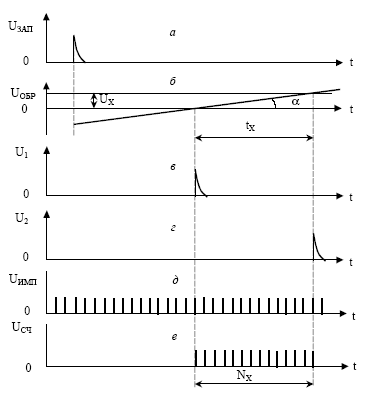

Запуск генератора пилообразного напряжения с Uобр В момент Uобр = 0 импульс U1 Запуск счетчика импульсов с частотой 0 (рис. д) на вход счетчика В момент Uобр =Ux импульс U2 Прекращение поступления образцовых импульсов в счетчик За время tx счетчик фиксирует Nx импульсов

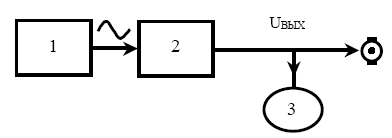

1. задающий генератор синусоидальных колебаний

2. выходной усилитель согласует нагрузку с колебаниями задающего генератора

3. индикатор напряжения контролирует напряжение на выходе

1. включить вольтметр тумблером «сеть»

2. установить нулевое показание вольтметра

а) установить необходимый предел измерений

б) замкнуть входные гнезда U, R, O (при измерении постоянного напряжения) или входные гнезда I, O (при измерении постоянного тока)

в) установить нулевое показание вольтметра переменным резистором

3. подать на вход вольтметра сигнал от объекта измерения

4. провести считывание результата измерения

- значение установленного предела измерений

- значение измеряемой величины

осциллограф предназначен для визуального наблюдения электрических сигналов и измерения их параметров

ЭЛТ, генератор развертки, усилитель вертикального и горизонтального отклонений луча, блок питания.

при подогреве катода с его поверхности испускаются электроны. Управляющий электрод (модулятор) служит для изменения плотности тока и предварительной фокусировки электронного луча. К модулятору подводится отрицательный потенциал. Электронный поток формируется только из электронов прошедших диафрагму модулятора. Аноды находятся под положительным потенциалом, они ускоряют и фокусируют поток электронов. Далее пучок электронов проходит между отклоняющими пластинами, попадая на экран, покрытый люминофором.

Чувствительность пластин – это отношение смещения пятна на экране при изменении на 1 В постоянного напряжения, приложенного к пластинам . Зависит от геометрии пластин, их расположения относительно друг друга и экрана, скорости электронов.

К пластинам X от генератора развертки подводят пилообразное напряжение, обеспечивающее равномерное движения луча по горизонтали (отклонение пропорционально времени), а к пластинам Y - исследуемый сигнал.

К пластинам X от генератора развертки подводят пилообразное напряжение, обеспечивающее равномерное движения луча по горизонтали (отклонение пропорционально времени)

- частота напряжения поданного на вход y

- частота напряжения поданного на вход х

- число пересечений горизонтальной прямой с фигурой

- число пересечений вертикальной прямой с фигурой
