4. Содержание отчета:
- цель работы;
- схема;
- заполненные таблицы;
- осциллограммы;
- выводы по работе.
5. Контрольные вопросы:
1. Почему состояние триггера устойчиво?
2. Каково назначение ускоряющих конденсаторов в схеме триггера?
3. Каково назначение источника смещения?
4. Поясните процесс деления частоты с помощью триггера.
5. Чем определяется длительность импульсов на выходе триггера?
Практическая работа № 4 Исследование триггера Шмитта.
1 Цель: Исследовать работу триггера Шмитта.

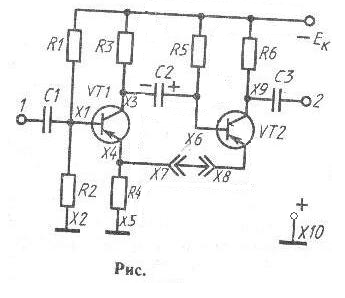

Рисунок 1: схема триггера Шмитта.
2.Несимметричный триггер с эмиттерной связью (триггера Шмитта) широко применяется и в дискретном исполнении, в основном, как пороговое устройство или формирователь импульсов. По сравнению с ограничителями амплитуды он обеспечивает лучшую форму импульсов при синусоидальном напряжении на входе.
3. Выполнение работы:
1. Вычертить таблицу 1 для записи напряжений на выводах транзисторах при двух устойчивых состояниях схемы.
2. Зарисовать электрическую схему триггера Шмитта (рис 1) и собрать её, пользуясь графическими обозначениями на сменной панели 87Л-01/30.
3. Измерить напряжения на выводах транзисторов в двух устойчивых состояниях схемы, занести результаты в таблицу 1 и убедиться, что переход из одного состояния в другое происходит скачкообразно.
Таблица 1
Гнездо |
Х1 |
Х3 |
Х4 |
Х6 |
Х9 |
«-ЕК» |
|
|
Напряжение, В |
1-е состояние |
|
|
|
|
|
|
|
2-е состояние |
|
|
|
|
|
|
4. Наблюдать работу триггера при преобразовании синусоидального напряжения в напряжение прямоугольной формы, снять и нарисовать осциллограммы. Убедиться в работоспособности триггера до самых высоких частот ГЗЧ и в возможности регулирования временных параметров выходного напряжения.
5. Наблюдать дифференцирование выходного напряжения триггера конденсатором С3 и зарисовать осциллограммы выходного напряжения для трёх номиналов этого конденсатора.
4. Содержание отчета:
- цель работы;
- схема;
- заполненные таблицы;
- осциллограммы;
- выводы по работе.
5. Контрольные вопросы:
1. Каково назначение триггера Шмитта?
2. Привести примеры применения триггера Шмитта.
3. Как осуществляется положительная обратная связь в триггере Шмитта?
4. Какова причина гистерезиса?
5. Поясните процесс дифференцирования прямоугольного импульса.
6. Как изменяют скважность выходной импульсной последовательности триггера Шмитта?
Практическая работа № 5 Исследование ждущего мультивибратора с эмиттерной связью.
1 Цель: Исследовать работу ждущего мультивибратора с эмиттерной связью.
Рисунок 1: схема мультивибратора с эмиттерной связью.
2. Ждущие мультивибраторы предназначены для получения одиночного импульса в определенный момент времени. Используются они и как элементы задержки. Существует несколько разновидностей схем ждущих мультивибраторов. Наряду с исследуемым, используются и жд/мультивибраторы с коллекторно –базовыми связямис источником смещения.
