4. Содержание отчета:

- цель работы;

- схема;

- заполненные таблицы;

- осциллограммы;

- выводы по работе.

5.Контрольные вопросы:

1. Каково назначение мультивибратора?

2. Какие элементы схемы мультивибратора определяют временные параметры его выходного сигнала?

3. Как регулируют частоту и скважность импульсной последовательности на выходе мультивибратора?

4. Какова максимальная скважность выходного сигнала мультивибратора?

5. Поясните процессы синхронизации и деления частоты?

Практическая работа № 3 Исследование триггера.

1 Цель: Исследовать работу триггера.

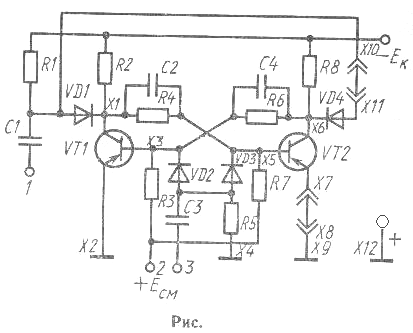

Рисунок 1:схема триггера.

2. Триггер, как элемент памяти, широко используется электронике. Обычно используются триггеры в интегральном исполнении. Исследуемый триггер на дискретных элементах позволяет лучше понять процессы, протекающие в нем.

3 Выполнение работы:

Начертить таблицу 1 для записи напряжений на выводах транзисторов триггера в статическом режиме.

Таблица.1

Характеристика	Транзистор
	VT1		VT2
	Коллектор	База	Коллектор	База
Напряжение, В
Состояние

Таблица.2

Характеристика	Транзистор
	VT1		VT2
	Коллектор	База	Коллектор	База
Напряжение, В

2. В графе «Состояние» для открытого транзистора записать открыт, для закрытого – закрыт.

3. Вычертить таблицу 2 для записи средних значений напряжений на выводах транзисторов триггера, работающего в режиме деления частоты.

4. Зарисовать электрическую схему исследуемого триггера (рис 1).

5. Собрать схему триггера без цепей запуска, пользуясь графическими обозначениями на сменной панели 87Л-01/28, убедиться в устойчивости его двух состояний, измерить постоянные напряжения на выводах транзисторов и занести результаты в таблицу 1, указав знак напряжения относительно корпуса.

6. Собрать схему коллекторного счётного запуска и наблюдать работу триггера в режиме деления частоты. Измерить параметры запускающих импульсов и напряжение коллекторного питания, при котором триггер работает устойчиво. Построить осциллограммы в едином масштабе времени относительно линии нулевого потенциала.

7. Собрать схему базового счётного запуска, наблюдать работу триггера в режиме деления частоты во всём диапазоне работы ГПИ и построить осциллограмму выходного напряжения при частоте запускающих импульсов 100кГц.

8. Измерить постоянные составляющие напряжений на выводах транзисторов триггера при его работе в режиме деления частоты и занести результаты в таблицу 2, указав знак измеренного напряжения относительно корпуса.
