Практическая работа № 1 Расчёт транзисторного мультивибратора.

1 Цель: Провести расчёт симметричного мультивибратора (см. схему рис).

Рисунок: схема транзисторного мультивибратора.

2. Симметричный мультивибратор предназначен для получения прямоугольных импульсов со скважностью равной двум (Q=2). Он образован двумя идентичными RC -усилителями, охваченными обратными связями. Задача расчета состоит в выборе элементов схемы, удовлетворяющих исходным данным.

3 Исходные данные:

-Амплитуда, U_м

-Длительность среза импульса, t_c

-Частота повторения импульсов, f

-Время восстановления, t_в

,

где k – коэффициент.

-Тип транзистора

4 Выполнение работы:

Определить напряжение источника питания:

Выбрать транзистор:

и

Определить сопротивление

Найти сопротивление :

R_б=

Базовый ток отпёртого транзистора

I_б=

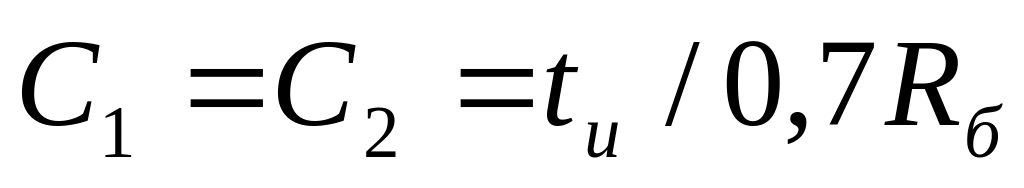

Определить ёмкости конденсаторов С₁ и С₂:

С₁₌

Определить время восстановления схемы:

t_в≈

4. Содержание отчета:

- цель работы;

- схема;

- исходные данные;

- выбранные элементы с их расчетом;

- выводы по работе.

5 Контрольные вопросы:

1. Что называется мультивибратором?

2. Чем определяется t_в?

3. Какой мультивибратор называется симметричным?

4. Чем определяется период следования импульсов вырабатываемым мультивибратором?

5. Каково соотношение между R_б и R_к?

Практическая работа № 2 Исследование мультивибратора.

1 Цель: Исследовать работу мультивибратора в автоколебательном режиме.

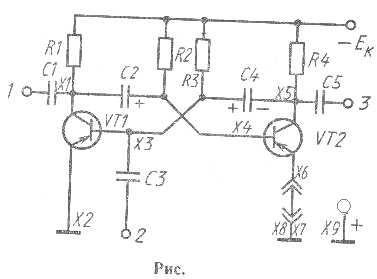

Рисунок 1: Схема мультивибратора.

2. Симметричный мультивибратор предназначен для получения прямоугольных импульсов со скважностью равной двум (Q=2). Он образован двумя идентичными RC -усилителями, охваченными обратными связями посредством цепочек R2C2, R3C4( их постоянными времени определяется период следования импульсов). Влияние этих элементов на период импульсной последовательности исследуется в работе.

3 Выполнение работы:

1. Начертить таблицу для записи результатов измерений, расчётов и режимом по постоянному току.

Таблица 1.

Ёмкость конденсаторов С2=С4		1000пФ		0,01мкФ		0,1мкФ
Сопротивление резисторов R2=R3 кОм		51	33	51	33	51	33
Период следования импульсов Т, мс	Измеренный
	Расчётный
Частота следования импульсов f, кГц	Измеренный
	Расчётный

Таблица. 2

Гнездо	Х1	Х2	Х4	Х5	«-ЕК»
Напряжение, В

2. Зарисовать электрическую схему исследуемого мультивибратора и собрать её, пользуясь графическими обозначениями на сменной панели 87Л-01/27

3. Измерить временные параметры входного сигнала мультивибратора для приведенных в таблицу 1 номиналов элементов схемы и занести результаты измерений в эту таблицу. Рассчитать эти же параметры схемы, пользуясь формулами:

Занести результаты расчётов в таблицу 1 и сравнить их и измеренными.

4. Измерить постоянные составляющие напряжений на выводах транзисторов мультивибратора в автоколебательном режиме и занести результаты в табл.2.

5. Наблюдать и зарисовать осциллограммы напряжений в гнёздах Х1, Х3, Х4, Х5 и 3, а также отметить горизонтальными линиями уровни постоянных составляющих напряжений.

6. Наблюдать работу мультивибратора в режимах синхронизации и деления частоты. Зарисовать осциллограммы напряжений, действующих на базах транзисторов, в едином масштабе времени. Убедиться, что изменение времязадающих элементов цепей в определённых пределах не нарушает синхронизацию.
