13.Виды неразъемных соединений. Правила изображения и обозначения паяных, клеевых и заклепочных соединений.
К неразъемным относятся соединения, которые нельзя разобрать без разрушения соединительных элементов или повреждения соединенных деталей. Это соединения с гарантированным натягом (см.§ 18), заклепочные, сварные, соединения пайкой, клеевые.
Если предмет, изображенный на сборочном чертеже, имеет ряд однотипных соединений с заклепками одного типа и с одинаковыми размерами, то заклепки, входящие в соединение, следует показать условно в одном–двух местах каждого соединения, а в остальных – центровыми или осевыми линиями (рис.1).
Если на чертеже необходимо показать несколько групп заклепок различных типов и размеров, то рекомендуется отмечать одинаковые заклепки одним и тем же условным знаком (рис.2а) или одинаковыми буквами (рис.2б).
В соединениях, получаемых пайкой и склеиванием, место соединения элементов следует изображать сплошной линией толщиной 2s (рис. 3).

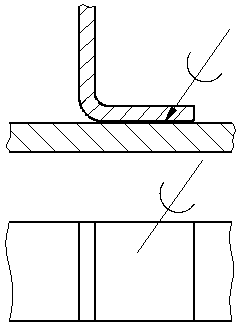

Для обозначения паяного и клееного соединения следует применять условный знак, который наносят на линии- выноске сплошной основной линией:
для
пайки
для
склеивания
Швы, выполняемые по замкнутой линии, следует обозначать окружностью диаметром от 3 до 5 мм, выполняемой тонкой линией
14.Виды разъемных соединений. Болтовое соединение.
Неразъемные соединения получили широкое распространение в машиностроении. К ним относятся соединения сварные, заклепочные, паяные, клеевые. Сюда относятся также соединения, полученные оп-рессовкой, заливкой, развальцовкой (или завальцовкой), кернением, сшиванием, посадкой с натягом и др. Сварным соединением называется совокупность изделий, соединенных с помощью сварки. Сварным швом называется затвердевший после расплавления материал. Металлический сварной шов отличается по своей структуре от структуры металла свариваемых металлических деталей. По способу взаимного расположения свариваемых деталей различают соединения стыковые (рис. 242, а), угловые (рис. 242, б), тавровые (рис. 242, в) и внахлестку (рис. 242, г). Вид соединения определяет вид сварного шва. Сварные швы подразделяются на: стыковые, угловые (для угловых, тавровых соединений и соединений внахлестку), точечные (для соединений внахлестку, сваркой точками). По своей протяженности сварные швы могут быть: непрерывными по замкнутому контуру (рис. 243, а) и по незамкнутому контуру (рис. 243, б) и прерывистыми (рис. 243, в). Прерывистые швы имеют равные по длине проваренные участки с равными промежутками между ними. При двусторонней сварке, если заваренные участки расположены друг против друга, такой шов называется цепным (рис. 244, а), если же участки чередуются, то шов называется шахматным (рис. 244, б).
Заклёпочные соединения: а — внахлёстку двухрядным швом; б — встык с одной накладкой; в — встык с двумя накладками однорядными швами.
Болтовое соединение, распространённый тип резьбового соединения болтом и гайкой. Обычно в отверстие соединяемых деталей болт вставляется с зазором, и соединение осуществляется затяжкой гайки, что создаёт давление между деталями, препятствующее их расхождению под действием осевых сил (Р) и относительному сдвигу под действием поперечных сил (Q), благодаря возникающему между деталями трению. В комплект болтового соединения входят след крепежные детали: 1)болт, 2) гайка 3)шайба
Болт — наиболее известное резьбовое крепежное устройство. Конструкция и размеры болтов с шестигранной головкой определяется ГОСТом 7805-70.
Гайка – деталь, имеющая отверстие с резьбой для навинчивания на болт или шпильку. Гайки различают по: форме наружной поверхности, по виду исполнения, по точности изготовления.
По форме наружной поверхности гайки выполняют шестигранными прорезными, корончатыми, круглыми, и т.д. По высоте гайки бывают нормальной высоты, высокие, короткие и особо высокие.
Шайба- деталь, закладывающаяся под гайку или головку болта и предназначенная для передачи и распределения усилий на соединяемые детали или для предотвращения их само отвинчивания.
