МИНИСТЕРСТВО ОБРАЗОВАНИЯ И НАУКИ РОССИЙСКОЙ ФЕДЕРАЦИИ
Федеральное государственное бюджетное образовательное учреждение
высшего профессионального образования
НАЦИОНАЛЬНЫЙ ИССЛЕДОВАТЕЛЬСКИЙ
ТОМСКИЙ ПОЛИТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ
Институт/
Факультет – Институт Кибернетики
Направление – Технология художественной обработки материалов
Кафедра – Автоматизации и роботизации в машиностроении
ИЗУЧЕНИЕ СТРУКТУРЫ И СВОЙСТВ ЦВЕТНЫХ СПЛАВОВ
Отчет по лабораторной работе
по курсу «Художественное материаловедение»
Выполнил студент гр 8Ж00 _______ С.П. Найдин
Подпись Дата И.О.Фамилия
Проверил _ ________ _______ Ю.П. Егоров
должность Подпись Дата И.О.Фамилия
Томск – 2012
I. Цель работы
1.Изучить виды древесных пород.
2. Изучить основные составляющие древесных пород макроскопически.
3. Изучить основные виды спилов.
4. Научиться определять породу дерева по видимым признакам (приложение 1).
5. Изучить виды обработки и защиты древесных пород. 6. Изучит способы определения механических свойств древесных пород.
II. Оборудование и материалы для выполнения работы
Оборудование: заготовленные образцы древесных пород (разные породы с различными спилами), деревянная дощечка и шарик (индентор), приборы для обработки дерева.
Материалы: спилы хвойных и лиственных пород.
III. Порядок выполнения работы.
1. Прочитать теоретическую часть данного пособия.
2. В соответствии заданием определить породы дерева.
3. Определить механический свойства заданных пород дерева.
4. Написать отчет.
Строение дерева и древесины
Дерево и его части
Древесная порода – род или вид многолетнего древесного растения или деревянистостебельные, которые относятся к высшим растениям. Различают хвойные и лиственные породы деревьев и кустарников. К хвойным породам относятся: сосна, ель, пихта, кедр, лиственница, тис, можжевельник и др., к лиственным – осина, дуб, бук, береза, липа, тополь, клен, вяз и т.д.
В любом растущем дереве можно выделить три части: крону, ствол и корни (рис.1.). Эти части имеют различное назначение при жизни дерева и различное промышленное использование. Крона состоит из ветвей, листьев и хвои. В листьях под действием солнечного света (фотосинтез) создаются сложные органические вещества, необходимые для питания и роста дерева. Промышленное использование кроны не велико. Из листьев (хвои) получают витаминную муку для животноводства и птицеводства, лекарственные препараты. Из ветвей делают технологическую щепу для производства картона и древесноволокнистых плит.
В промышленности корни деревьев используются как второсортное топливо. Пни и крупные корни сосны, после валки дерева через несколько лет обогащаются смолой и служат сырьем для получения канифоли и скипидара.
Главное промышленное значение в дереве имеет ствол – главный одревесневший стебель дерева. Он дает основную массу древесины – от 50 до 90 % объема всего дерева. Нижняя часть ствола, примыкающая к корням, называется комлевой, а верхняя – вершинной.

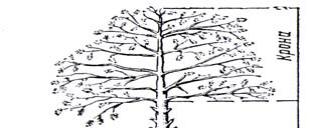

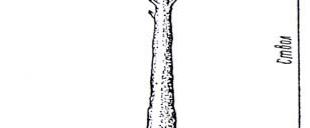

Рис. 1 Части растущего дерева
Главные разрезы и части ствола
В связи с неодинаковыми свойствами по различным структурным направлениям (анизотропия) древесину изучают на трех главных разрезах ствола: поперечном или торцовом разрезе – плоскость разреза проходит вдоль ствола через сердцевину; тангенциальном разрезе – плоскость разреза проходит вдоль ствола на том или ином расстоянии от середины (рис.2 а).
На поперечном разрезе можно видеть три основных части ствола: кору, древесину, сердцевину (рис.2 б). Между древесиной и корой располагается тонкий, невидимый невооружённым глазом, слой образовательной ткани – камбий, в результате деления клеток которой обеспечивается прирост ствола, ветвей и корней в толщину. (Камбий – от латинского cambium – обмен, смена.). Сезонные изменения активности камбия обуславливают образование годичных колец древесины. Камбий последовательно откладывает внутрь ствола новые слои древесины, а наружу – кору. Наивысшая активность камбия весной, наименьшая – осенью. Большую роль играет камбий при залечивании ран у растений.
Рис. 2 а Главные разрезы ствола. Рис. 2 б поперечный разрез ствола.
1. – поперечный, или торцовый 1 – сердцевина
2. – радиальный 2 – ядро
3. – тангенциальный 3 – заболонь
4 – кора
Кора покрывает ствол сплошным чехлом и на поперечном разрезе имеет форму кольца, окрашенного обычно темнее древесины. В коре различают два слоя. Внешний грубый слой называется коркой. Он предохраняет камбий и древесину от механических повреждений, резких перемен температуры и других неблагоприятных воздействий среды. Тонкий внутренний слой, прилегающий непосредственно к камбию называется лубом или флоэма (от греч phloios – кора, лыко). Луб проводит воду с органическими веществами, выработанными главным образом в листьях вниз по стволу. Кора ежегодно нарастает в толщину. Однако большой толщины она не достигает, т. к. ежегодный прирост коры примерно в 10 раз меньше, чем древесины и, кроме того, небольшая часть коры отпадает в виде чешуек. Самая толстая кора в нижней (комлевой) части ствола.
Вверх по стволу её толщина уменьшается.
Сердцевина или сердцевинная трубка на торцевом разрезе ствола имеет вид тёмного пятнышка диаметром 2–5 см (у бузины до 1 см) и состоит из мягких рыхлых тканей, обладающих очень низкими механическими свойствами. Она редко расположена в центре ствола, чаще смещена в сторону. На радиальном разрезе сердцевина имеет вид узкой коричневой полоски, прямой – у хвойных и извилистой у лиственных пород.
Служит местом отложения питательных веществ, например, масела и крахмала.
