9. Визначення кількості переданої інформації

Хай потрібно передати інформацію за часовий інтервал Тпер, який називається темпом передачі інформації, критерій відмови tотк - це сумарна тривалість всіх несправностей, яка допустима за час Тпер. Якщо час несправностей за проміжок часу Т перевищить tотк, то система передачі даних знаходитиметься в стані відмови. Отже, за час Тпер - tотк можна передати С*(Тпер - tвід) біт корисної інформації. З урахуванням вибраних параметрів коду:

W = R·С (Тпер - tвід),

де R - найбільша відносна пропускна спроможність для вибраних параметрів циклічного коду.

Для Рош1 = 0,0005

R1 = 0,942

k1 = 499

n1 = 511

С = 1200

Для Рош2 = 0,005

R2 = 0,689

k2 = 113

n2 = 127

С = 1200

Тпер = 580с Tотк = 60с

W1 = 0.942·1200·(580 – 60) = 587808 біт

W2 = 0.689·1200·(580 – 60) = 429936 біт

10. Розрахунок надійності каналу передачі даних

Канал передачі даних організований на основній кабельній магістралі завдовжки 5600 кілометрів, що складається з шести ділянок. Використовується апаратура ЧРК типу К-300 і К-1920.

Середній час напрацювання на відмову, як передавальній, так і приймальної частини ПЗП, складає Т_ПЗП = 350 г. Середній час відновлення t_пзп = 0.33 г. Середній час напрацювання на відмову T_ППС = 500 г. Середній час відновлення t_ппс = 0.33 г. Критерій відмови t_відм = 60 с.

Еквівалентна схема приведена на Рис. 10.1:

Передавач

Приймач

Канал зв’язку

ПЗП

ППС

ЛВ

СтВ

КорВ

ППС

ПЗП

Рис. 10.1

У блоці каналу зв'язку вказані три типи відмови:

∙ Лінійні (лв)

· Станційні (ств)

·Короткочасні (крв)

Визначимо інтенсивність відмов ПЗП, ППС і їх коефіцієнти готовності Кг:

Для визначення характеристик каналу зв'язку складаємо таблицю (табл. 10.1)

Величини λ _, кг беремо з Додатку 2.

Таблиця 10.1 Характеристики каналу зв'язку

Таблиця 10.1 Характеристики каналу зв'язку

Номер дільниці	L км	Лінійні відмови		Станційні відмови		Короткочасні відмови
		λ ло	кг ло	λ ст	кг ст	λ кр	кг кр
1	500	0,000085	0,99979	0,00574	0,99850	0,006024	0,999975
2	600	0,000106	0,99974	0,00588	0,99843	0,006844	0,999966
3	800	0,000194	0,99952	0,00694	0,99815	0,009090	0,999940
4	700	0,000124	0,99969	0,00602	0,99839	0,007892	0,999955
5	900	0,000159	0,99960	0,00645	0,99828	0,010231	0,999924
6	500	0,000085	0,99979	0,00574	0,99850	0,006024	0,999975
7	700	0,000124	0,99969	0,00602	0,99839	0,007892	0,999955

Для всього каналу зв'язку:

Для каналу зв'язку:

_кс= _лв+ _ст+ _кр= 0.097394 1/г;

К_{Г кс}= К_{Г лв}·К_{Г ст}·К_{Г кр}= 0.98614.

Для каналу передачі даних:

_кпд= 2 _пзп+ 2 _ппс+ _кс= 0.106994 1/г.

К_{Г кпд}= К² _пзп· К²_{Г ппс}· К _{Г кс}= 0.98296

Середній час наробку на відмову КПД:

Т_кпд= = 9,34 г.

Середній час відновлення КПД:

_кпд= = 0.1619 г.

Інтенсивність відновлення:

1/г.

Імовірність безвідмовної роботи за 12 г:

= 0.2676.

Отримані характеристики надійності не задовольняють вимогам завдання Р(t =12 г) = 0.915, тому розглянемо випадок постійного резервування паралельним підключенням другого каналу передачі даних, утвореного в тій самій кабельній магістралі і в тому ж самому комплекті апаратури системи передачі.

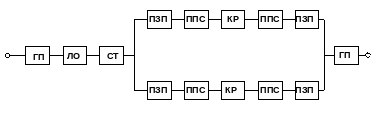

Схема для розрахунку показана на рис. 10.2.

Рисунок 10.2 Еквівалентна схема розрахунку при резервуванні паралельним підключенням (ГП- груповий пристрій).

Згідно завдання середній час наробки на відмову групового пристрою Tгп = 1500г, середній час відновлення групового пристрою τ_гп= 1,5 г. Тоді

Визначаємо параметри кожної гілки паралельної частини схеми:

₁ = 2 _пзп + 2 _ппс + _лв + _ст + _кр = 0.097394 1/г

₂ = ₁

Кг₁ = Кг_пзп² · Кг_ппс² ·Кг_лв · Кг_ст · Кг_кр = 0.98614

Кг₂ = Кг₁

Середній час відновлення

₁ = ( 1 – Кг₁ ) / ( ₁ Кг₁) = 0.1619 г

₂ = ₂

Інтенсивність відновлення:

₁ = 1 / ₁ = 6,17

₂ = ₁

Визначимо параметри змінної части схеми в цілому:

Кг_пар = 0.999808

_пар = ₁ + ₂ = 12,34

_пар = 1 / _пар = 0.08103

_пар = ( 1 – Кг_пар ) / ( _пар Кг_пар ) = 0.002369

Визначимо параметри всієї схеми (тракту передачі даних):

_тпд = 2 _го + _пар = 0.003689

Т_тпд = 1 / _тпд = 271,076

Кг_тпд = Кг_го² · Кг_пар = 0.997811

 _тпд = ( 1 – Кг_тпд ) / ( _тпд Кг_тпд ) = 0.59469

Порівнявши розраховані результати надійності з попередніми, можна зробити висновок, що середній час наробітку на відмову та ймовірність безвідмовної роботи суттєво зросли і на цьому обчислення припиняються, оскільки отриманні значення задовільняють умови завдання проекту.

ВИСНОВОК

У цьому курсовому проекті був спроектований середньошвидкісний тракт передачі даних (ТПД) між двома джерелами і одержувачами інформації, віддалених один від одного на відстані 4700км. Для підвищення вірності передачі використана система з вирішуючим зворотним зв'язком, з адресним перезаписом. При кожному перезапиті повторно передається мінімум одна комбінація або блок із декількох кодових комбінацій .В цих системах передача інформації здійснюється блоками і в приймачі існує пам’ять на весь блок з регістрами для кожної комбінації.Приймач системи ВЗЗ-АП виробляє сигнал перезапиту адрес комбінацій,в яких виявлені помилки,тобто здійснює адресний перезапит.Відповідно з цими адресами передавач повторєю тільки забраковані комбінації,а не весь блок.. Для виявлення помилок в блоках, що приймаються, використано циклічний код. Для підвищення надійності ТПД застосовано постійне резервування.
