Конструктивные решения стальных светоаэрационных фонарей серии 1.464-13 (с двумя ярусами остекления)

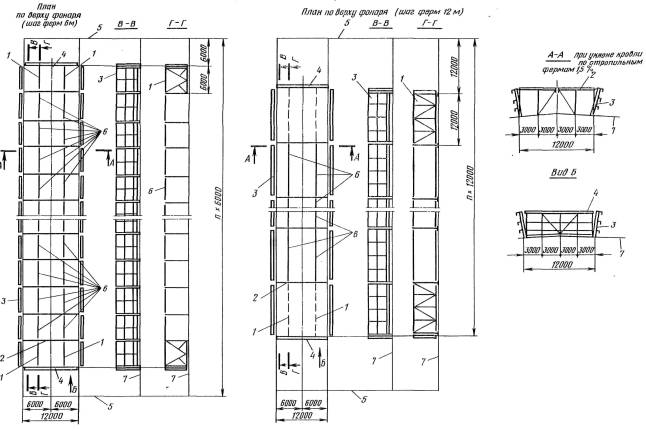

Схема расположения фонаря и связей при шаге стропильных ферм 6 и 12 м.

1 - вертикальная связь; 2 - фонарная ферма; 3 - фонарная панель; 4 - панель торца фонаря; 5 - торец здания или ось температурного шва; 6 - горизонтальные связи; 7 - верх стропильной фермы

примечание: Среднюю стойку каждой фонарной панели приваривают к железобетонным плитам покрытия, уложенным по строительным фермам и фонарю.

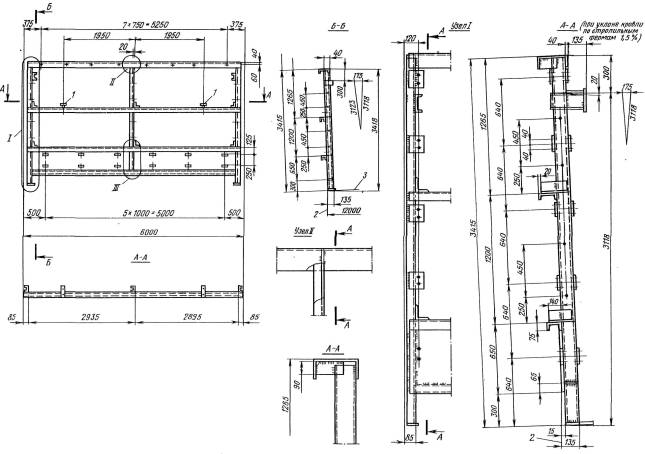

Фонарная панель при шаге стропильных ферм 6 м

1 - места подсветки переплетов; 2 - ось узла стропильной фермы; 3 - верх стропильной фермы

узел III см. стр. 10

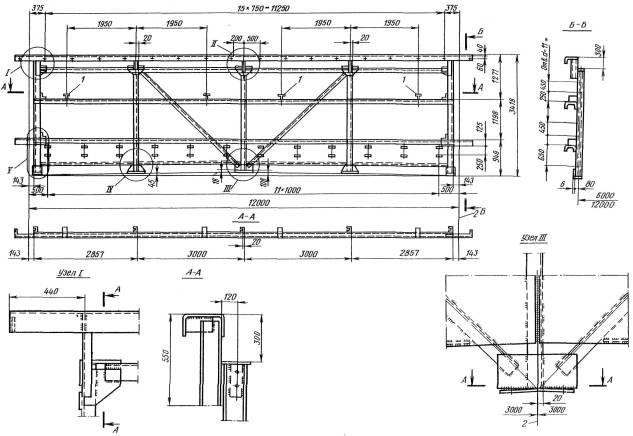

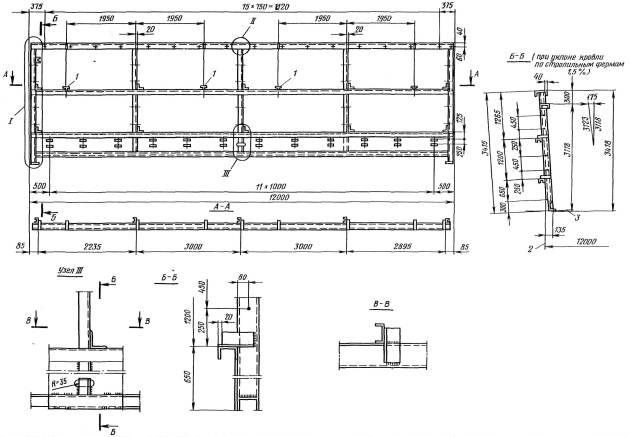

Фонарная панель при шаге стропильных ферм 12 м

1 - места подвески переплетов; 2 - ось узла стропильной фермы; 3 - верх стропильной фермы

Узлы I; II см. стр. 9

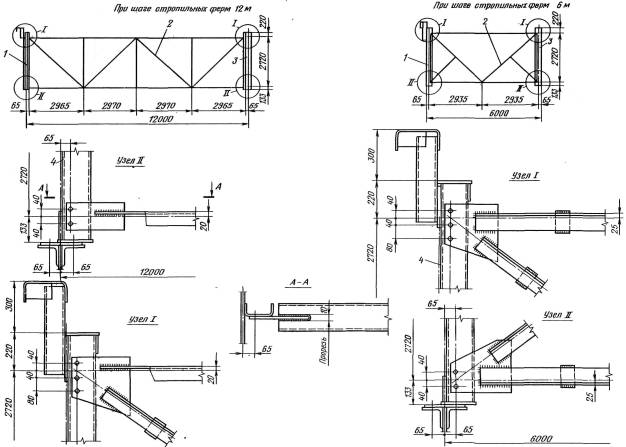

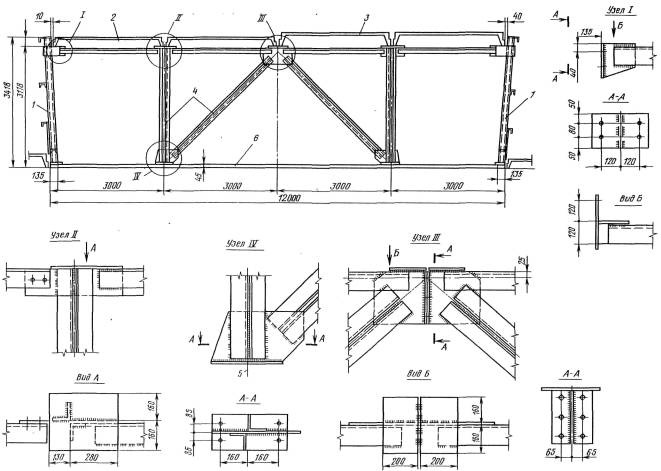

Фонарная ферма при шаге стропильных ферм 6 и 12 м

1 - фонарная панель; 2 - плита покрытия 3×6 м.; 3 - плита покрытия 3×12 м.; 4 - фонарная ферма; 5 - ось узла стропильной фермы; 6 - верх стропильной фермы (уклон 1,5 %)

панель торца фонаря при шаге стропильных ферм 6 и 12 м

1 - места подвески переплетов; 2 - ось узла стропильной фермы

узлы II; IV; V см. стр. 13

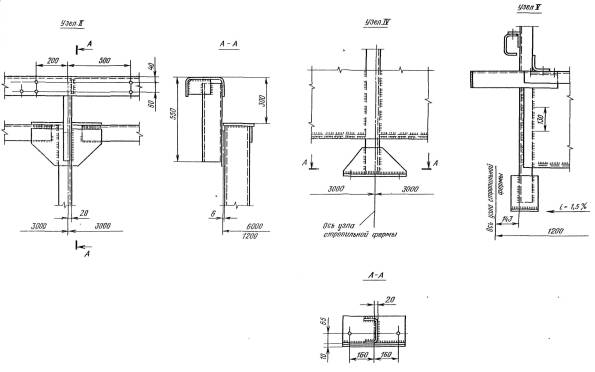

Узлы панели торца фонаря

панель торца фонаря см. стр. 12

Вертикальные связи.

1 - панель торца фонаря;2 - вертикальная связь; 3 - фонарная ферма; 4 - стойка панели торца фонаря.

Технологические схемы монтажа конструкций покрытия с рядовыми фонарными блоками размерами 12×6 м

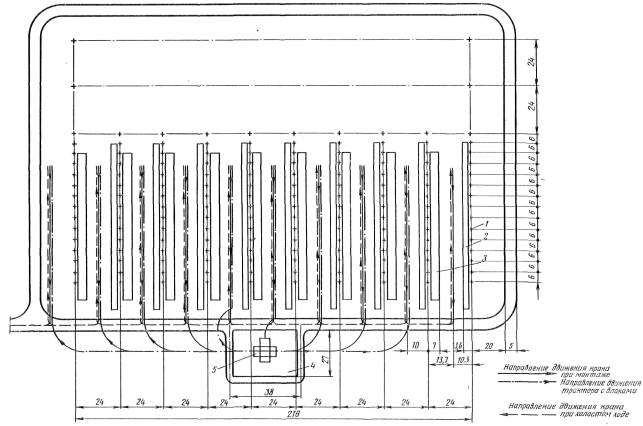

Схема организации монтажа покрытия с предварительным укрупнением светоаэрационных фонарей в объемные блоки

1 - колонна; 2 - предварительная раскладка стропильных ферм; 3 - предварительная раскладка плит покрытия; 4 - площадка для укрупнительной сборки фонарей в блоки; 5 - сани с кондуктором для транспортирования фонарных блоков.

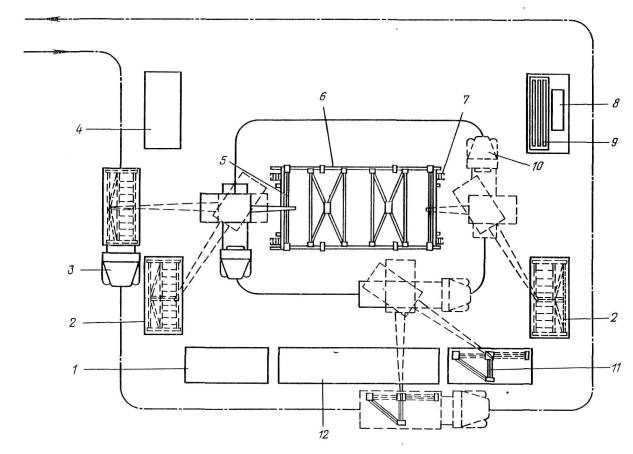

Выгрузка и складирование конструкций фонарей и установка фонарной панели на кондуктор

1 - место складирования элементов торцевых панелей; 2 - фонарные панели; 3 - транспортное средство; 4 - место складирования вертикальных связей; 5 - траверса; 6 - сани с кондуктором для укрупнения и транспортирования фонарных блоков; 7 - приставная лестница; 8 - место складирования горизонтальных связей; 9 - прогоны; 10 - кран автомобильный К-162 со стрелой длиной 10 м; 11 - элементы фонарных ферм; 12 - стенд для укрупнительной сборки панелей и ферм

Примечание: Перед установкой фонарной панели в блок на панель навешиваются фонарные переплеты с нащельниками

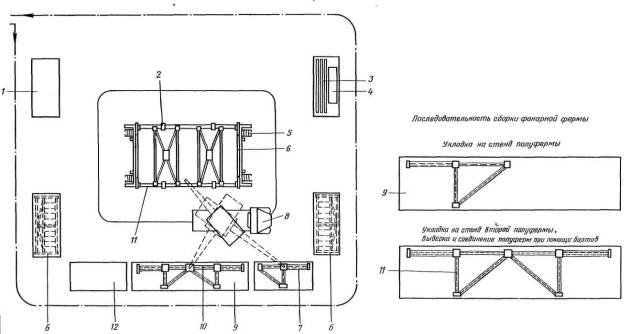

Укрупнительная сборка фонарной фермы и установка ее на кондуктор

1 - место складирования вертикальных связей; 2 - сани с кондуктором для укрупнения и транспортирования фонарных блоков; 3 - прогоны; 4 - место складирования горизонтальных связей; 5 - приставная лестница; 6 - фонарная панель; 7 - элементы фонарных ферм; 8 - кран автомобильный К-162 со стрелой длиной. 10 м; 9 - стенд для укрупнительной сборки панелей и ферм; 10 - траверса; 11 - фонарная ферма; 12 - место складирования элементов торцевых панелей

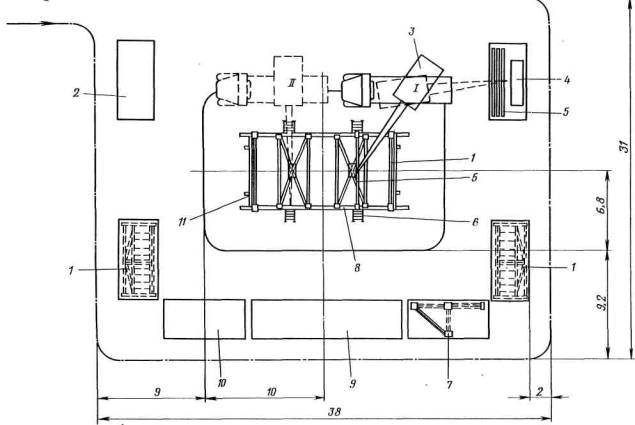

Установка прогонов фонаря

I, II - стоянки крана

1 - фонарная панель; 2 - место складирования вертикальных связей; 3 - кран автомобильный К-162 со стрелой длиной 10 м; 4 - место складирования элементов горизонтальных связей; 5 - прогоны; 6 - приставная лестница; 7 - элементы фонарных ферм; 8 - фонарная ферма; 9 - стенд для укрупнительной сборки панелей и ферм; 10 - место складирования элементов торцевых панелей; 11 - сани с кондуктором для укрупнения и транспортирования фонарных блоков
