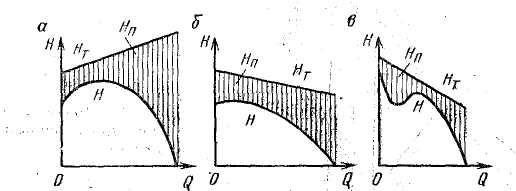

16. Охарактеризуйте истинную индивидуальную характеристику турбомашин по сравнению с теоретической индивидуальной характеристикой.

Действительная индивидуальная харак­теристика турбомашины представляет собой зависи­мость между действительным напором Н и действительной по­дачей Q турбомашины при известных размерах машины и опре­деленной частоте вращения рабочего колеса. Действительный на­пор меньше теоретического из-за потерь в турбомашине, причинами которых являются: 1) конечное число лопастей колеса; 2) трение частиц жидкости между собой и о поверхности проточной части турбомашины; 3) затраты энергии на удары при вихревом движении жидкости внутри турбомашины; 4) затраты энергии на преобразование скоростного напора в статический.

Кривую действительной индивидуальной характеристики турбомашины можно получить, если из ординат теоретического напора Н_т вычесть ординаты потерь напора Н_п при соответствующих подачах. Рисунок 1 – Формы действительных индивидуальных харак­теристик турбомашины: а и 6 — центробежных; в — осевой

Сравнение форм действительных индивидуальных характери­стик турбомашин, имеющих рабочие колеса с лопастями, загну­тыми вперед (рис. 1,а) и назад (рис. 1, б), показывает, что пер­вая характеристика имеет вид выпуклой кривой (горбатые харак­теристики), а вторая — падающей кривой (безгорбые характе­ристики) или имеет слабо выраженный горб. Форма характери­стики при определенных условиях оказывает влияние на устой­чивость режима работы турбомашины. Действительная индивидуальная характеристика осевой турбомашины (рис. 1, в) имеет форму седлообразной кривой.

17. Дайте классификацию видам водоотлива, условия применения, преимущества и недостатки.

Внутрішньокар'єрного (поверхностный) поуступний водоотлив применяют в карьерах глубиной до 100 м при возможности предварительного осушения месторождения с поверхности через скважины. В других случаях устраивают водосборник в наиболее низком месте, куда направляют внутрішньокар'єрного воды канавами. Внутрішньокар'єрного водоотлив бывает самопливний и смешанный. Для самотечного водоотлива необходимо, чтобы почва карьера имела свободный уклон к выходу в сторону пониженной части рельефа местности. При отсутствии этого условия применяют смешанный водоотлив, что представляет комбинацию самотечного и напорного водоотлива. При этом способе водоотлива вода собирается по канавам и направляется в водосборник, расположенном в самом низком месте, и насосной станцией перекачивается по нагнетательном трубопроводу к месту слива. Подземный водоотлив применяют при разработке месторождений со значительным притоком грунтовых и атмосферных вод сильно обводненных месторождений. При этом способе вне проектных контуров карьера проходят водоотливной ствол, а из него - квершлаг и серию водоотливных штреков. Со дна карьера на сбойку со штреками пробурюють серию водовпускные скважин. Подземные водоотливные выработки также дренуючими. Особенно возрастает роль откачки вод при разработке полезных ископаемых открытым способом в связи с увеличением глубины разработки и общей площади карьеров.

18. Объясните назначение, конструкцию неопрокидных скипов с секторным затвором, особенности эксплуатации

Скип предназначен для транспортирования по вертикальному стволу на поверхность полезного ископаемого или породы при одноканатном и многоканатном подъеме.

Конструкция: кузов (металлоконструкция), секторный затвор, предохранительные башмаки скольжения, роликовые направляющие, подвесными устройствами.

Скипы могут эксплуатироваться в вертикальных стволах шахт при скорости движения до 16 м/с, с максимальной грузоподъемностью до 32,5 т. Изготавливаемые скипы имеют усовершенствованную конструкцию секторного затвора. Новая конструкция подвесного устройства позволяет совместить центр тяжести скипа с его геометрической осью симметрии, что увеличивает надежность и срок службы изделия в эксплуатации.

1 9. Дайте определение внешней сети турбомашин с изображением характеристик и объяснением зависимостей

Турбомашина соединена с внешней сетью: вентилятор с системой горных выработок, насос — с трубопроводом. Внешняя сеть турбомашины представляет собой зависимость между подачей и напором, который должна развивать турбомашина для движения жидкости во внешней сети.

На рисунке 2 характеристика внешней сети 1 построена для определенного по­перечного сечения ее  и коэффициента сопротивления . При уменьшении сечения  или увеличении коэффициента сопротивле­ния  увеличивается постоянная , и характеристика 2 сети становится круче характеристики 1. При увеличении  или уменьшении  снижается , и характерис­тика 3 сети становится положехарактеристики 1

20. Объясните конструкцию. Принцип действия и назначение винтового насоса

Винтовые насосы имеют преимущества насосов объемного типа: высокое давление, значительную высоту всасывания и ма­лое перемешивание перекачиваемой жидкости. Они обладают особенностями, выгодно отличающими их от поршневых насо­сов,— простотой и компактностью конструкции (движущая де­таль— один винт), отсутствием клапанов и сложных проходов, снижающих гидравлические потери на местные сопротивления. Рис.. Одновинтовой насос

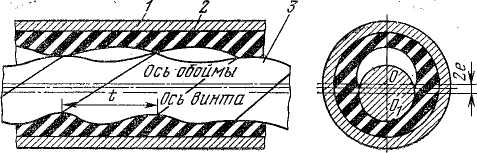

Одновинтовой насоссо­стоит из корпуса 1 с профилированной внутренней винтовой по­верхностью (обойма 2), в котором вращается винт 3. Центр его сечения несколько сдвинут относительно оси вращения на неко­торую величину е (эксцентриситет).

В момент, когда объем первой на сто­роне всасывания полости увеличивается, давление в ней пони­жается и вследствие создаваемой разности давлений в прием­ной части насоса и полости последняя заполняется жидкостью. Затем при дальнейшем вращении винта образуется замкнутая полость, которая начинает передвигаться к концу обоймы, пе­ренося туда некоторый объем жидкости. При полном повороте винта вдоль оси обоймы жидкость передвигается на один шаг обоймы, выливаясь через постоянное сечение.

22. Объясните назначение и конструкцию подвесного устройства бадей.

Бадьи применяют при проходке и углубке ство­лов шахт для спуска-подъема людей и транспор­тирования породы, мате­риалов и оборудования.

Бадью подвешивают к канату с помощью подвесного устройства. Дуга бадьи входит в зев крюка 1 с защел­кой 2. Крюк опирается на упорный подшипник 5, вмонтированный и нижнюю траверсу 4. Верхняя траверса 5 соединяется с нижней щеками 6. Канат закрытой конструкции закрепляется в основной клиновой муфте 7.л страхующей игольчатой муфте 8. Обе муфты рассчитаны на полную нагрузку, действующую на прицепное уст­ройство. В клиновой муфте канат удерживается тремя запрессованными секторными клиньями. В игольчатой муфте распущенный конец каната расклинен секторными и игольчатыми кли­ньями.

23. Объясните процесс работы турбомашин на внешнюю сеть

Бывают процессы работы на внешнюю сеть устойчивые и неустойчивые.

Рабочие режимы турбомашин с одной точкой пересечения характеристик турбомашины и внешней сети являются устой­чивыми, т. е. такими, которые могут автоматически восстанавли­ваться при устранении причин, вызвавших их изменение. Устой­чивый режим является необходимым условием нормальной ра­боты турбомашины.

При турбомашинах, работающих с геометрической высотой подачи, может иметь место неустойчивый режим с двумя точками пересечения и характеристик турбомашины и се­ти  или отсутствовать режим, когда не пересекаются характери­стики. Неустойчивый режим и отсутствие режима свидётельствует о неправильном выборе турбомашины при заданной геометрической высоте.

Для устранения неустойчивого режима, который может воз­никать при эксплуатации турбомашин, необходимо: 1) увеличить частоту вращения так, чтобы характеристика турбомашины приняла вид кривой 4 с одной точкой пересечения с характери­стикой сети 2 (при этом окружная скорость колеса должна быть в допустимых пределах); 2) увеличить число последовательно соединенных колес так, чтобы характеристика турбомашины при­няла вид кривой 5 с одной точкой IV пересечения с характери­стикой сети 2.

23. Укажите условия для совместной работы насосов на общий трубопровод и их работу при параллельном соединении с изображением диаграммы работы.

24. Объясните назначение, конструкцию не перекидных скипов с клапанным затвором, особенности эксплуатации.

Скип - подъёмный сосуд, предназначенный для транспортирования полезных ископаемых и породы с горизонтов шахт на поверхность по вертикальным или наклонным стволам. Кострукция: имеет раму с которой при помощи шарнира связан кузов. Опрокидывание кузова относительно рамы происходит у бункера благодаря роликам, перемещаб\ющимся по разгрузочным кривым. Полками кузов упираетсяпри разгрузке на копровые ролики.Их эксплуатируют на строящихся и реконструируемых шахтах используют скипы с неподвижным кузовом.

25. Объясните и обоснуйте способы регулирования рабочего режима осевого вентилятора

На данный момент можно выделить три основных способа регулирования работы подобной конструкции:

1. Дроссельное регулирование; реализуется посредством установки вспомогательных регулирующих шиберных затворок, с помощью которых создают дополнительное сопротивление движению воздуха, что косвенно влияет на производительность самого вентилятора. Такое регулирование достаточно сложно в исполнении и неэкономично в эксплуатации.

2. Управление частотой вращения ротора электродвигателя; реализуется за счет включения в электрическую схему устройства ступенчатого трансформатора или бесступенчатого тиристора.

3. Изменение объемов забора воздуха посредством поворота лопастей крыльчатки.

26. Укажите условия для совместной работы насосов на общий трубопровод и их работу при последовательном соединении с изображением диаграммы работы..

27. Объясните назначение, конструкцию и особенности эксплуатации перекидных скипов.

Скип - подъёмный сосуд, предназначенный для транспортирования полезных ископаемых и породы с горизонтов шахт на поверхность по вертикальным или наклонным стволам.

Скип опрокидной наиболее прост по конструкции, имеет кузов призматической формы с плоским днищем, соединённый шарнирно с рамой в нижней части и опирающийся на нижнюю балку рамы. Рама состоит из вертикальных стоек и горизонтальных верхней и нижней балки. К верхней балке рамы крепится подвесное устройство, соединяющее скипы с канатом подъёмной машины. Загрузка скипа производится через верх кузова, разгрузка также через верх при повороте кузова на 135-145° при взаимодействии разгрузочных роликов кузова с разгрузочными кривыми на копре. Скипы опрокидные благодаря максимальному разгрузочному окну преимущественно применяются для крупнокусковых и мелких слипающихся материалов

28. Объясните и обоснуйте меры регулирования рабочего режима центробежного вентилятора

Регулирование рабочего режима можно произвести изменением характеристики:1)трубопровода- при задонном значении геометрической высоты с помощью задвижки на напорном трубопроводе; 2)насоса – путем изменения числа последовательного соединенных рабочих колес или частоты вращения вала насоса.

29. Укажите назначение, конструкцию измерительных приборов, необходимых при эксплуатации и испытаниях насосов.

Для измерения давления, создаваемого вентиляторами, приме­няются депрессиометры и микроманометры.

Депрессиометр) состоит из двухколенной трубки 1 диаметром 5 ... 10 мм с подкрашенной водой и шкалы 2. При не включенном депрессиометре нулевое деление шкалы находится против уровня воды в трубках. Одно колено депрессиометр а шлан­гом 3 соединяется с вентиляционным каналом, а другое остается открытым, при этом уровень воды в коленах будет различным.

В микроманометре (рис.1, б), обеспечивающем большую точность замера давления, резервуар 1 заполнен этиловым спир­том. Для включения прибора имеется кран 2, измерительная трубка 3 шлангом 4 соединяется через штуцер 5 с краном 2. Вин­том 6, воздействуя на поплавок, устанавливают уровень спирта, соответствующий нулевому делению шкалы. Для изменения пре­делов измерения трубка 3 может быть установлена под различными углами, для чего на стойке 7 предусмотрены четыре отверстия, а на кожухе 8 трубки — защелка.

30. Объясните назначение, конструкцию, классификацию и особенности эксплуатации парашютов подъемных установок

Клети, служащие для спуска и подъема лю­дей, за исключением клетей многоканатных установок, снаб­жают парашютами, которые должны обеспечивать автомати­ческую остановку клети при обрыве каната и безопасный для людей режим торможения.

Парашюты своими ловителями могут действовать либо на специальные тормозные канаты, либо на проводники: ПТК с мгновенным захватом ловителями двух тормозных канатов при обрыве подъемного каната; ПТКП для установок с проти­вовесом; ПКЛ с мгновенным захватом эксцеитриково-клинового ловителя за один тормозной канат; ПДП, улавливающие клеть за деревянные проводники.

Парашюты ПДП состоят из пружинного механизма, рычаж­ной передачи и четырех ловителей (по два на каждый про­водник). При обрыве каната ловители своими гребнями внед­ряются в деревянные проводники.

3 2 Объясните назначение, конструкцию и принцип действия эрлифта.

Эрлифт (рис. 74) — воздушный подъемник, представляет собой устройство, в котором для транспортирования воды используется пневматическая энергия. Сжатый воздух от компрессора 1 по трубе 2 подается к форсунке 3, расположенной ниже уровня воды. Отверстиями форсунки воздух разбивается на отдельные пузырьки, которые устремляются вверх по подъемной трубе 4. Легкая водо-воздушная смесь в трубе 4 вытесняется столбом жидкости в резервуаре. При непрерывной подаче воздуха в форсунку происходит подача смеси вверх и поступление жидкости к форсунке по подводящему трубопроводу 5. В воздухоотделителе 6 смесь выливается из открытого конца подъемной трубы, а заключенный в смеси воздух выделяется в атмосферу.

33 Объясните назначение, конструкцию направляющих шкивов подъемных установок.

Направляющие (копровые) шкивы одноканатных подъемных установок располагаются на под шкивной площадке копра и служат для поддержания подъе ных канатов и направления их в стволе.

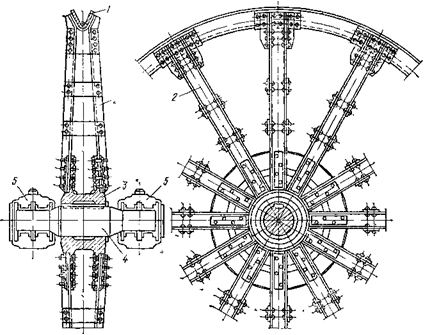

Р исунок 1.Направляющий шкив.

Основными частями направляющих шкивов являются (рис. 1): обод 1, спицы 2, ступица 3, ось 4, подшипники 5 Ступицу закрепляют на оси шкива на шпонке Для предотвращения осевого сдвига шкива на оси его насаживают кольца. Подъемный канат движется в канавке (ручье) обода шкива.

Шкивы диаметром до 3 м имеют стальной литой обод и круглые стальные спицы, залитые в обод и ступицу вразбежку; шкивы диаметром 4; 5; 6 м выполняют со стальным штампованным ободом и спицами из швеллеров, соединенными болтами со ступицей и заклепками с ободом. Для шкивов применяются подшипники качения.

35. Объясните назначение, конструкцию и принцип действия гидроэлеватора.

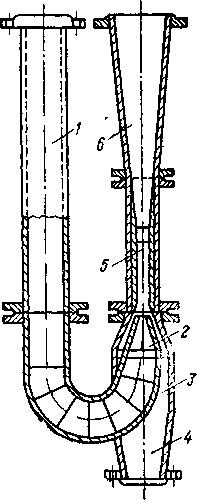

Г идроэлеватор (рис. 76) — водоструйный насос, в котором используется энергия рабочей воды, подаваемой стационарным насосом. Рабочая вода подается по трубопроводу 1 и выходит с большой скоростью через насадку 2. При этом в приемной камере 3 создается разрежение. В зону разрежения по трубопроводу 4 всасывается откачиваемая жидкость. Рабочая и откачиваемая жидкости смешиваются в гор ловине 5, затем поток попадает в диффузор 6, где кинетическая энергия частично преобразуется в давление. Из диффузора поток поступает в напорный трубопровод.

Достоинствами гидроэлеватора являются! простота устройства, небольшие размеры в плане, отсутствие движущихся частей, возможность откачки пульпы, откачка насухо и минимальные затраты на обслуживание.

Недостатком гидроэлеватора является низкий к. п. д. (не более 0,4, а при откачке пульпы — не более 0,25).

В шахтной практике гидроэлеваторы применяются для чистки водосборников и зумпфов. При этом рабочая вода подается обычно из напорного трубопровода главной водоотливной установки.

36. Объясните назначение, конструкцию и классификацию копров подъемных установок

Копры необходимы для поддержания направляющих шкивов и восприятия сил, действующих на них, для крепления проводников, выходящих из ствола, разгрузочных кривых для скипов и опрокидных клетей и балок для посадочных кулаков или качающихся площадок. При многоканатной подъемной установке с ведущим шкивом трения на копре в специальном помещении располагается подъемная машина.

Основные части копра (рис. 3) установок, машины которых располагаются на уровне земли: вертикальный станок 1, укосина (нога) 2, подпирающая его в верхней части и укрепленная внизу на бетонном фундаменте, площадка 3 для направляющих шкивов.

Копры изготовляют из стали или железобетона. Наибольшее применение получили стальные копры, имеющие по сравнению с железобетонными ряд преимуществ: меньшую массу; упругость стали, компенсирующую дополнительные напряжения в конструкции копра при неравномерной осадке его опор; изготовление на заводе, обеспечивающее высокое качество; минималь-ные затраты времени на монтаж; возможность реконструкции, так как они могут быть усилены, повышены, перенесены на другую шахту. Железобетонные копры по сравнению со стальными более устойчивы и не требуют дополнительных расходов на содержание их. В настоящее время железобетонными изготавливаются башенные копры.

По количеству обслуживаемых подъемов копры делят на одноподъемные и многоподъемные.

Копры А-образные (рис. 3, а) представляют собой ферму, воспринимающую все нагрузки от подъемной установки, собственной массы и давления ветра. Станок копра независим от фермы.

Четырехстоечные копры (рис. 3, б) состоят из конструкций четырехугольного сечения, являющейся одновременно рабочей частью копра и станком, и укосины. Укосина воспринимает главным образом усилия от натяжения канатов, а станок — нагрузки от собственной массы копра и давления ветра. Четырехстоечные копры обеспечивают более благоприятные условия компоновки откатки в надшахтном здании в отличие от копров А-образных, где в связи с наличием большого числа горизонтальных связей эти условия менее благоприятны.

В станке четырехстоечного копра для скиповых подъемов и подъемов с опрокидными клетями необходимо оставлять проемы для опрокидывания и разгрузки подъемных сосудов, что ослабляет

конструкцию пространственной фермы и затрудняет проектирование копра.

Шатровые копры (рис. 3, в) применяют для обслуживания двух подъемных установок, расположенных в одном стволе. Станок здесь независим от копра.

Б ашенные копры (рис. 3, г) применяют при многоканатных подъемных установках с расположением машины в помещении в верхней части копра. Высота башенных копров: 90... 130 м для главных установок и 50 ... 60 м для вспомогательных.

Проходческие копры бесстанковые, сборно-разборные, их изготовляют из стали, они имеют шатровую конструкцию.

Рисунок 3.А- образные копры(а), четырехстоечные копры(б),шатровые копры(в), башенные копры(г)

37. Объясните процесс реверсирования воздушного потока при эксплуатации осевого вентилятора главного проветривания и условия проведения с учетом требований безопасности.

Реверсирование вентиляционной струи производится изменением направления вращения рабочих колес.

38. Объясните порядок выбора напорного трубопровода карьерной насосной установки.

При выборе напорного трубопровода нужно учитывать следующие параметры: Опредилить оптимальный диаметр выбрать подводящий трубопровод и напорный меньше на 30 50 см.Следующий шаг посчитать толщину стенки и выбрать толщину стенки. Потом посчитать внутренний диаметр (отнять стенку) и посчитать скорость. После всего выше сказанного можно остаточно выбирать напорный трубопровод

39. Объясните принцип действия двухбарабанной подъемной машины с изображением схемы подъемной установки.

При двухбарабанных машинах каждый из барабанов обслуживает один канат. Один из барабанов жестко закреплен на валу – заклиненный ,а другой может быть соеденен с валом или отсоеденен от него – переставной барабан. Переставной барабан дает возможность регулировать расположение подъемных сосудов друг относительно друга, что необходимо при обслуживании нескольких горизонтов шахты, и упрощает операции навески, смены канатов и регулирования их.

40. Объясните конструкцию вентилятора ВОД - 40, назначение элементов конструкции.

Вентиляторы предназначены для удаления возникающих при пожаре газов и одновременного отвода тепла за пределы обслуживаемого помещения или здания.

Назначение

Вентиляторы предназначены для удаления возникающих при пожаре газов и одновременного отвода тепла за пределы обслуживаемого помещения или здания с целью проведения работ по борьбе с пожаром, по спасению людей и оборудования. Вентиляторы могут перемещать газы с температурой до 400°С и до 600°С в течение не менее 120 минут.

Вентиляторы сертифицированы для использования в системах дымоудаления.

Вентиляторы изготавливают девяти типоразмеров: 040; 050; 063; 071; 080; 090; 100; 112; 125.

Исполнение: общепромышленное (Н).

Конструкция Вентиляторы ВОД-ДУ состоят из корпуса, рабочего колеса, электродвигателя, защитного кожуха.

Высоконапорные и высокорасходные вентиляторы имеют большую долю динамического давления в создаваемом полном давлении. Для снижения потерь давления на участках сети, примыкающих к выходному сечению вентилятора, и особенно при отсутствии сети на выходе, рекомендуется за вентилятором устанавливать выходной канал со спрямляющим аппаратом (компоновка 02 и 04). При этом достигается снижение динамического давления вентилятора почти в 2,5 раза.

Колесо имеет большой относительный диаметр втулки, составляющий 70% от диаметра колеса, что обусловлено большими размерами двигателя и наличием защитного кожуха. Отличительной особенностью вентиляторов ВОД-ДУ является возможность установки лопаток колеса под разными углами, благодаря этому вентилятор с одним диаметром колеса обеспечивает целую область режимов. Вентиляторы имеют четыре компоновки, отличающиеся креплением обечайки и наличием спрямляющего аппарата (СА): СА и стойка отсутствуют (компоновка 01); СА есть, стойка отсутствует (компоновка 02); СА отсутствует, стойка есть (компоновка 03); СА и стойка есть (компоновка 04). Все элементы вентилятора имеют защитно/декоративное лакокрасочное покрытие.

При отсутствии сети на входе необходимо перед вентилятором устанавливать входной коллектор.

Новизна

Расширен типоразмерный ряд

Увеличено создаваемое давление в области малых расходов

Снижена установочная мощность двигателей

При установке канала со спрямляющим аппаратом значительно повышено статическое давление вентилятора, несмотря на некоторое снижение полного давления

Эксплуатация Вентиляторы должны устанавливаться вне обслуживаемого помещения и за пределами зоны постоянного пребывания людей. При монтаже вентилятора перед ним и после него должны быть прямые участки канала диаметром, равным диаметру D колеса, и длиной не менее 4D перед вентилятором и 2D за вентилятором.

Вентиляторы могут эксплуатироваться в условиях умеренного (У) и тропического (Т) климата 2/й категории размещения по ГОСТ 15150.

Условия эксплуатации: температура окружающей среды от -45 до +40 °С

– для умеренного климата, от -10 до +50 °С для тропического климата;

среднее значение виброскорости внешних источников вибрации в местах установки вентилятора не более 2 мм/с;

41. Объясните порядок выбора оптимального диаметра напорного трубопровода и охарактеризуйте факторы, влияющие на его выбор

При выборе оптимального диаметра трубопровода учитывают сколько трубопроводов будет работать и сколько подача насосов.

42. Объясните факторы, влияя на выбор ширины барабана однобарабанных подъемной установки.

43. Объясните конструкцию вентилятора ВЦЗ - 32, назначение элементов конструкции и способы регулирования режимов работы

Д ля установок главного проветривания применяются вентиляторы ВЦД-16, ВЦ-25, ВЦ-32, ВЦД-32М.

Рабочие колеса вентиляторов имеют крыловидные, загнутые назад лопасти с углом выхода не менее 135°

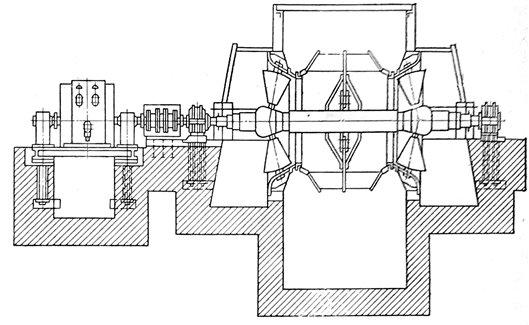

Двухсторонний вентилятор ВЦД-32М (рис. 1) имеет сварные рабочие колёса, состоящие из коренного и двух конических покрывных дисков, между которыми вварены 16 крыловидных лопастей — по 8 с каждой стороны. Коренной диск в вентиляторе прикреплён болтами к ободу главного вала. Обтекатели болтами соединены с коренным диском. Вентилятор имеет спрямляющий аппарат с двухопорными лопатками. Основным способом регулирования режима работы вентилятора ВЦД-32М является изменение частоты вращения рабочего колеса с помощью асинхронного каскада с использованием направляющего аппарата для тонкого регулирования

44. Охарактеризуйте и объясните использовании приводов насосов.

Для насосов применяются асинхронные двигатели с коротко- замкнутым ротором. Применение синхронных двигателей в подземных условиях затруднено по условиям надежности работы пусковой аппаратуры. В применяемых в настоящее время асинхронных двигателях с короткозамкнутым ротором (роторы с глубоким пазом, с двойной и тройной клеткой) пусковой ток составляет трех—четырехкратную величину по сравнению с номинальным током.

Конструкция двигателей для шахтных насосов должна иметь брызгозащищенное исполнение и влагостойкую изоляцию обмоток и удовлетворять условиям безопасности в отношении взрыва рудничного газа и пыли.

В приводе насосов главных водоотливных установок получили распространение асинхронные электродвигатели серии А в нормальном исполнении, а также двигатели типа ВАО во взрывобезопасном исполнении и АЗП — продуваемые воздухом под избыточным давлением. На участковых водоотливных установках применяются взрывобезопасные электродвигатели типа КО и МА.

45. Объясните назначение, конструкцию и условия эксплуатации машины цш 54.

Многоканатные подъемные машины: успешно решают проблему подъема больших грузов из глубоких шахт и рудников; обеспечивают надежность и высокую безопасность работы; имеют малые габариты и массу; экономичны.

На рисунке 8 представлен общий вид подъемной машины ЦШ. Редуктор 2 и канатоведущий шкив 3 приводятся в действие двумя асинхронными двигателями 1. Крупные подъемные машины ЦШ 5х4, ЦШ 5х6, ЦШ 5х8 имеют привод по системе Г–М. При отклонении каната применяют отклоняющие шкивы. Тормоза 4 устанавливают с противоположных сторон канатоведущего шкива 3. – Каждая пара тормозных колодок, изготовляемых из износоустойчивой пластмассы, имеет свой пружинно-пневматический тормозной привод с грузами. Панель управлений тормозом выделена отдельно. Аппарат АЗК 5 имеет механическую связь с главным валом. Пульт управления 6 имеет электрические связи с подъемной машиной.

Канатоведущий шкив сварной конструкции приваривается к ступице, которая насажена на главный вал горячей посадкой. На рабочем ободе канатоведущего шкива для опорной поверхности под канатами прижимами закрепляются специальные колодки из полихлорвинилового пластика, обеспечивающего высокий коэффициент трения и большую износостойкость.

46. Объясните назначение и конструкцию вентилятора типа «Проходка 500» с пояснением применения элементов конструкции.

Вентиляторы местного проветривания, предназначенные для подачи воздуха в тупиковые выработки, изготавливают как с электрическим, так и с пневматическим дви­гателем. В этих вентиляторах для повышения экономичности при­менена коническая втулка рабочего колеса, в связи с чем имеет место меридиональное ускорение потока (в направлении от ма­лого к большему основанию конуса втулки)

На шахтах еще применяются ВМП старых выпусков типа «Проходка» и СВМ, возможности которых по производительно­сти и депрессии весьма ограничены. Кроме этого, вентиляторы «Проходка» (Проходка-400, Проходка-500-2М, Проходка-600) не регулируются по режиму работы. Изменения в подаче воздуха и депрессии можно произво­дить только путем использования последовательной или парал­лельной совместной работы этих вентиляторов.

В – вентилятор, М – местного проветривания, П – с пневмоприводом,

Осевой двухступенчатый высоконапорный вентилятор Проходка-500 - 2М состоит из цилиндрического корпуса, в котором установлен взрывобезопаснын электродвигатель. На обоих концах вала ротора двигателя установлено по одному рабочему колесу вентилятора с 12 лопатками. Вал двигателя вращается в подшипниках качения. Со стороны всасывания расположены обтекатель и защитная сетка. Вентилятор имеет коллектор, а также сепаратор для выравнивания характеристик давления.

47. Объясните назначение и функции схемы управления водоотливными установками карьера при мощности двигателя Р=630 кВт.

48. Объясните установку и особенности эксплуатации подъемных установок со сменным радиусом навивки.

Бицилиндроконические барабаны состоят из трёх секций: малого цилиндра, конуса, большого цилиндра, с внешней стороны малого цилиндра прикрепляется тормозной обод. В начале подъёма канат поднимающегося подъёмного сосуда навивается на малый цилиндр, далее на конус и на большой цилиндр. Большой цилиндр обслуживает две ветви каната. Для удобства регулирования каната барабаны изготавливают разрезными у большого основания конуса. Витки трения располагаются на малых цилиндрах, а канат испытания – обычно внутри малых цилиндров на бобинах.

Подъемные машины с одним бицилиндроконическим разрезным барабаном применяются для однослойной навивки каната на двухскиповых и двухклетевых подъемах, а также для однососудных подъемов с противовесом на глубоких шахтах и рудниках.

Отличительной особенностью машин является бицилиндроконическая форма барабана позволяет уравновесить систему подъема (устранить или ослабить влияние массы головных канатов) без применения уравновешивающего каната. Нижний канат, закрепленный на заклиненной части барабана, может навиваться только до разреза, т.е. до переставной части барабана. Верхний канат, закрепленный на переставной части барабана, переходит через разрез.

Машины могут иметь правое или левое расположение привода, при этом конструкция их не отличается (левая часть барабана - заклиненная, правая - переставная), но в обеих случаях правый канат должен быть верхним, а левый - нижним. Подъемная машина должна быть установлена относительно копровых шкивов таким образом, чтобы ось плоскости вращения копрового шкива верхнего каната была смещена на 100 - 150 мм от плоскости разреза барабанов в сторону заклиненной части барабана, чем обеспечивается нормальный переход каната через разрез с переставной части барабана на заклиненную.      Регулируется длина канатов перестановкой барабана – вращением заклиненной части барабана относительно заторможенной переставной части барабана.

При двухсосудном подъеме возможно обслуживание одного или одновременно нескольких смежных горизонтов. В последнем случае расстояние между горизонтами не должно превышать рабочей длины каната на переставной части барабана. Однососудный подъем с противовесом позволяет обслуживать несколько горизонтов без ограничения расстояния между ними.    Подъемные машины типа БЦК могут комплектоваться радиально-колодочными или дисковыми тормозами.
