29. Построение на местности линии заданного уклона нивелиром

Задача перенесения на местность линии заданного уклона возникает при строительстве линейных сооружений (дорог, трубопроводов и т.п.), при вертикальной планировке площадок и т.п.

Допустим, требуется от точки А на местности с отметкой НА разбить линию АВ с уклоном u (рис.27). Проектная отметка НВ конца линии найдется по формуле:

HВ = HА + u? d.

В точке В забивают кол с отметкой НВ, используя способ вынесения на местность проектной отметки. Промежуточные точки разбивают при помощи наклонного луча нивелира, теодолита или визирок. Если превышение одной точки над другой невелико, то применяется нивелир, в противном случае - теодолит. Нивелир устанавливают в точке А так, чтобы один из подъемных винтов был расположен по линии АВ, а линия, соединяющая два других винта, была перпендикулярна к линии АВ (рис.27), и измеряют высоту прибора i.

30. Построение наклонной плоскости

Построение наклонной плоскости осуществляется главным  образом при вертикальной планировке площадок,  проверке плоскостности строительных и машиностроительных деталей. При этом применяют теодолит с горизонтальной трубой или нивелир.  Для построения плоскости необходимо иметь на ней по крайней мере три точки А, В, С с известными отметками, например HА , HВ , HС    (рис. 105).

Рисунок 105 - Построение наклонной плоскости

(1, 2, 3 - подъемные винты прибора)

Прибор устанавливают в одной из опорных точек,  например в А,  так,  чтобы два  подъемных винта располагались перпендикулярно к линии АВ,  а третий - на ней.  Тогда, действуя третьим винтом, наклоняют трубу прибора до тех пор, пока отсчет по рейке, установленной в точке В, будет равным высоте прибора.  Затем,  направив трубу на точку  С, поперечными  наклонами прибора при помощи винтов 1 и 2 добиваются отсчета по рейке,  равного высоте прибора.  В связи  с  неточностью наклона прибора, эти операции повторяют еще 1 - 2 раза,  т. е. выполняют последовательными приближениями.

В этом положении  труба прибора  описывает плоскость,  параллельную заданной и отнесенную от нее на высоту прибора над исходными  пунктами.  Контроль  осуществляется по четвертому пункту с заданной отметкой. Только после этого разрешается определять и закреплять промежуточные пункты в пределах площадки.

31. ПЕРЕДАЧА ОТМЕТОК НА ДНО КОТЛОВАНА И МОНТАЖНЫЙ ГОРИЗОНТ.

Для передачи отметок на дно котлована с крутыми откосами или на монтажный горизонт используют методы геометрического или тригонометри­ческого нивелирования. При этом должны быть известны отметки ближайших реперов Нрп и проектные отметки на дне котлована Нк или монтажном го­ризонте Нм (рис. 67). Непосредственно из рисунка видно, что "проектные рейки" на монтаж­ном горизонте bм и на дне котлована bк будут:

bм = Нрп + а + сd - Hм,        bк = Нрп + а' + c'd' - Hк,

где а и а' - отсчеты по черным сторонам реек, установленных на ре­пере,

сd и c'd' - длины отрезков определяемые по отсчетам на рулетках, подвешенных на кронштейнах соответственно на монтажном горизонте и на верхней бровке откоса котлована и натянутых вертикально с помощью грузов.

Погрешность передачи отметки методом геометрического нивелиро­вания с использованием рулетки и реек составляет около 4 мм, если при­нять погрешность одного отсчета по рейке и рулетке равной 2 мм (2 . √4).

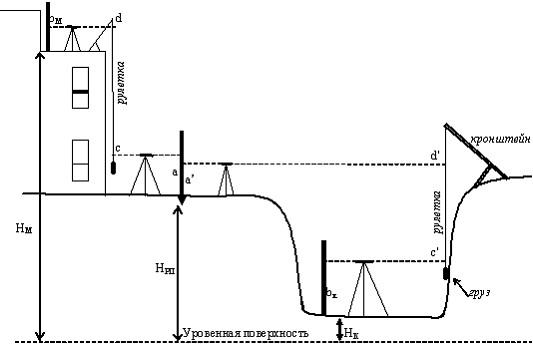

Рис. 67 Схема передачи отметок методом геометрического нивелирования

Метод тригометрического нивелирования, выполняемый с помощью технического теодолита, на порядок менее точен по сравнению с геометрическим и сводится к вычислению и построению вертикального угла n и закреплению соответствующей этому углу точки С с заданной проектной отметкой Нпр (рис. 68)

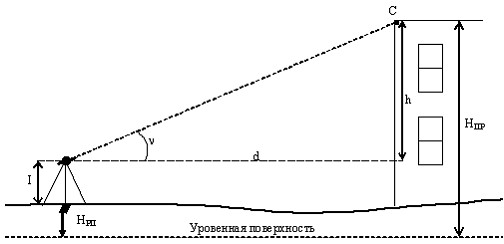

Рис. 68. Схема передачи проектной отметки на монтажный горизонт

методом тригонометрического нивелирования

Угол наклона визирной оси теодолита определяется в этом случае по известной формуле:

ν = arctg(h/d),

где h = Нпр - Нрп - I,

d - горизонтальное проложение между прибором и точкой С,

I - высота прибора.

При невозможности непосредственного измерения величины d, это расстояние может быть определено как неприступное по теореме синусов.

32.  Детальная разбивка круговой кривой

По трем главным точкам точно построить кривую на местности невозможно, поэтому при строительстве трассы её обозначают рядом дополнительных точек. Данные работы называются детальной разбивкой кривой.

Расстояние между соседними точками на кривой К при детальной разбивке зависит от её радиуса R и характера сооружения, однако чем меньше R кривой, тем меньше значение К. при R > 500 м разбивку производят через промежутки k = 20 м, при 500 > R > 100 м k = 10 м, при R < 100 м k = 5 м.

Из всех существующих способов детальной разбивки, различающихся между собой по виду измерений и условиям использования.
