1.1. Расчет горизонтальных круговых кривых

На углах поворота трасс автомобильных дорог производят вставки кривых и пересчет по ним пикетажа. В качестве таких кривых обычно применяем дуги окружностей больших радиусов. Точки начала (НК), середины (СК) и конца (КК) кривой называются главными точками кривой (рис.1.1).

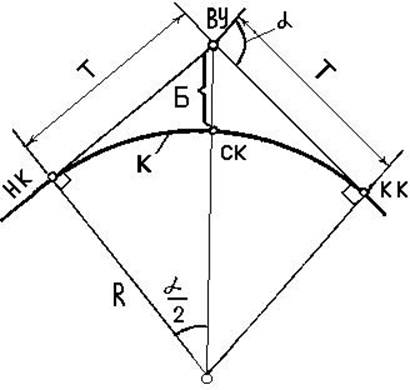

Рис. 1.1. Элементы и главные точки горизонтальной Круговой кривой



Основными элементами круговых кривых являются: угол поворота α (угол отклонения трассы от предыдущего направления), определяемый на местности; радиус кривой R , Назначаемый в зависимости от условий местности и категории трассы; отрезок от вершины угла (ВУ) поворота трассы до начала кривой (НК) или конца кривой (КК), называемый дорожным тангенсом Т; длина кривой К; Отрезок от вершины угла (ВУ) до середины кривой (СК), называемый биссектрисой Б; Домер Д. При трассировании на кривых линейные измерения ведем по тангенсам, а длину трассы считаем по кривой, домер показывает, насколько расстояние по двум тангенсам длиннее кривой.

1.2. Вычисление элементов горизонтальных кривых

Элементы кривых вычисляем по указанным в пикетажном журнале аргументам А и R по данным своего варианта по следующим формулам:



Где R – радиус сопрягающей кривой, а АУгол поворота трассы.

1.3. Вычисление пикетажных значений главных Точек круговых кривых

Пикетажные значения главных точек кривых находим по формулам:

ПКНК = ПКВУ-Т,

ПК К = ПК НК+К,

ПК СК = ПК НК + К/2,

где ПКВУ — Пикетажное значение вершины угла поворота.

Контрольными являются формулы:

ПК КК = ПКВУ + Т-Д,

ПК СК = ПК КК — К/2.

Расчет выполняем в виде схемы:

Контроль:

ВУПК.. + …….. ВУ ПК.. + …………

Т + Т________________

НКПК.. + ……… ПК…+ ……………

+ К_____________ Д _______________

КК ПК.. + …….. КК ПК…+ ……….

СК = НК + К/2

Вычисление пикетажных значений главных точек круговых кривых:

ВУПК2 + 74,39 ВУ ПК2 + 74,39

118,73 + 118,73__________

НКПК1 + 55,66 ПК3 + 93,12

+ __ 233,15_________ ___4,31___________

КК ПК3 + 88,81 КК ПК3 + 88,81

Аналогично вычисляем пикитажные значения остальных главных точек кругловых прямых.

Другая сторона

1.Значение геодезии для землеустройства и ведения кадастров  Частью важнейших сведений, оставляющих этот свод, являются геодезические картографические материалы данные об объекте недвижимости, подлежащем постановке на кадастровый учет. Эти данные представляют собой значения геодезических координат характерных точек, описывающих границы пространственного положения объекта недвижимости, а также картографические материалы, графически отображающие местоположение этого же объекта. Только геодезические (картографические) данные позволяют однозначно установить местоположение объекта, в каком бы месте земной поверхности он ни находился, его конфигурацию, ориентацию и занимаемую им площадь с той степенью точности, с какой эти данные об объекте получены в результате геодезических (картографических) работ.  Данные об объекте недвижимости позволяют однозначно и точно идентифицировать его с тем объектом, который указан в правоустанавливающих документах. геодезические (картографические) данные могут служить достоверным свидетельством наличия или отсутствия грубых ошибок в установлении границ смежных объектов (участков) недвижимости, поставленных на кадастровый учет, и основанием для исправления таких кадастровых ошибок. кадастровая деятельность охватывает всю последовательность и технологию ее осуществления, позволяющие обеспечить достоверность и точность всех сведений, подлежащих кадастровому учету, в том числе геодезических и картографических сведений об объекте недвижимости 2. Государственные геодезические сети  Государственная геодезическая сеть (далее - ГГС) представляет собой совокупность геодезических пунктов, расположенных равномерно по всей территории и закрепленных на местности специальными центрами, обеспечивающими их сохранность и устойчивость в плане и по высоте в течение длительного времени. ГГС предназначена для решения следующих основных задач, имеющих хозяйственное, научное и оборонное значение:  – установление и распространение единой государственной системы геодезических координат на всей территории страны и поддержание ее на уровне современных и перспективных требований;  – геодезическое обеспечение картографирования территории России и акваторий окружающих ее морей;  – геодезическое обеспечение изучения земельных ресурсов и землепользования, кадастра, строительства, разведки и освоения природных ресурсов;  – обеспечение исходными геодезическими данными средств наземной, морской и аэрокосмической навигации, аэрокосмического мониторинга природной и техногенной сред;  – изучение поверхности и гравитационного поля Земли и их изменений во времени;  – изучение геодинамических явлений;  – метрологическое обеспечение высокоточных технических средств определения местоположения и ориентирования. 3. Способы построения государственных геодезических сетей  Построение ГГС осуществляется в соответствии с принципом перехода от общего к частному. ГГС подразделяется на сети 1, 2, 3 и 4 классов, различающиеся между собой точностью измерения углов и расстояний, длиной сторон сети и очередностью последовательного развития. Геодезические сети развиваются методами триангуляции, трилатерации и полигонометрии Метод триангуляции. На командных высотах местности закрепляют систему геодезических пунктов, образующих сеть треугольников. В этой сети для определения координат пунктов измеряют с высокой точностью горизонтальные углы в каждом треугольнике, а также длины и азимуты базисных сторон Метод полигонометрии. На местности закрепляют систему геодезических пунктов, образующих вытя¬нутый одиночный ход или систему пересекающихся ходов, образующих сплошную сеть. Измеряют длины сторон, а на пунктах — углы поворота. Метод трилатерации. Сеть треугольников, в которых измеряются не углы, а длины сторон. В трилатерации, как и в триангуляции, для ориентирования сетей на местности должны быть определены азимуты ряда сторон 4.Прямая геодезическая задача  Прямая геодезическая задача - это вычисление координат X2, Y2 второго пункта, если известны координаты X1, Y1 первого пункта, дирекционный угол α и длина S линии, соединяющей эти пункты
