Лабораторная работа № 1

ИЗУЧЕНИЕ ИЗМЕНЕНИЯ ГИДРОСТАТИЧЕСКОГО ДАВЛЕНИЯ БУРОВЫХ РАСТВОРОВ ВО ВРЕМЕНИ

Цель работы:

1. Исследовать изменение гидростатического давления конкретного бурового раствора во времени.

2. Подобрать теоретическую модель, наилучшим образом описывающую характер изменения давления.

3. Сравнить характер изменения гидростатического давления разных растворов в разных условиях и дать физическое объяснение происходящих процессов.

Применяемые приборы:

1. Прибор для измерения гидростатического давления буровых рас­творов;

2. Прибор для измерения статического напряжения сдвига раствора (широметр);

3. Ареометр АГ-2 (АБР);

4. Штангенциркуль, линейки;

1. Методика выполнения работы

Как известно, гидростатическое давление буровых растворов зависит от того, к какой жидкости относится данный раствор - ньютоновской, тиксотропной суспензии, гомогенной вязко-пластичной жидкости. На давле­ние влияют изменение реологических параметров растворов и внешних ус­ловий, обуславливающих изменение их объема.

В качестве буровых растворов могут использоваться полимерные, глинистые и цементные растворы разного состава. Влияние внешних условий задается наличием проницаемого дна используемого прибора (объем раствора в приборе при этом уменьшается), нагреванием приготовленного раствора (в процессе опыта температура раствора и объем его несколько увеличиваются), вибровоздействием на раствор в приборе, что влияет на реологические параметры раствора.

Измерение гидростатического давления проводится в приборе, изображенном на рис.1. Он состоит из стеклянного цилиндра 1, соединяемого с подставкой 6 с помощью резьбы. Между цилиндром и подставкой уста­навливается резиновая прокладка или бумажный фильтр 8.

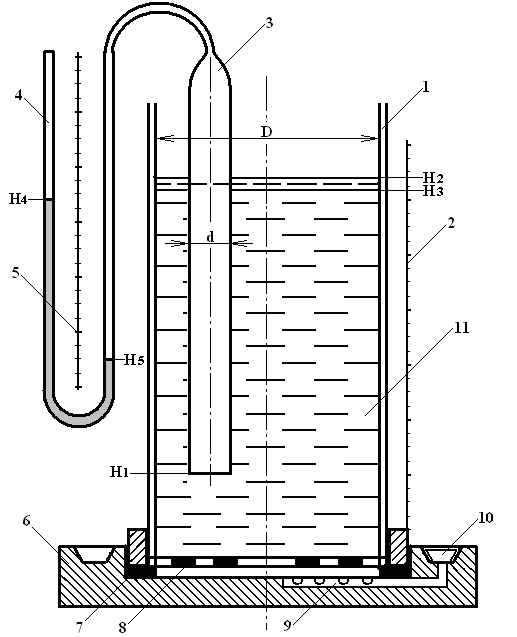

Рис. 1 Схема прибора для измерения гидростатического

давления бурового раствора

1. - цилиндр; 7 - прокладка;

2. - шкала; 8 - фильтр или резиновая прокладка;

3. - трубка; 9 - канал для отвода фильтрата;

4. - водяной манометр; 10 - пробка;

5. - шкала манометра; 11 - раствор.

6. - подставка;

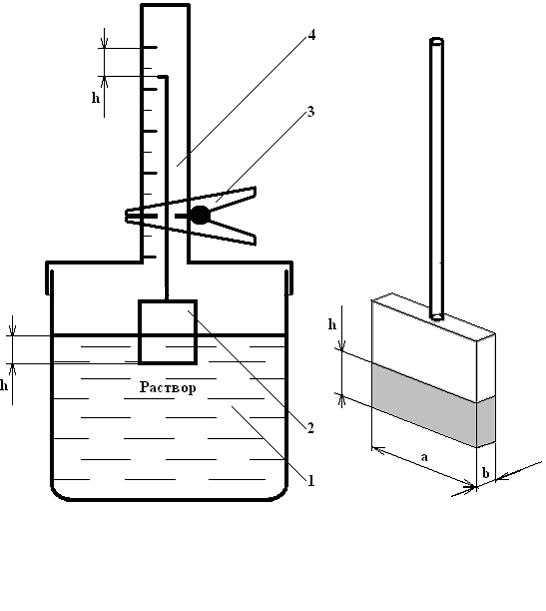

_{Рис. 2}

_{Схема прибора для измерения СНС (широметр)}
