Проведение опыта.
Перед проведением опыта (после сборки
схемы) проверить согласно или встречно
включена стабилизирующая (последовательная)
обмотка
.
Для этого запустить двигатель и,
увеличивая нагрузку, наблюдать за
изменением скорости двигателя. Если
скорость падает, то включение обмотки
согласное, если возрастает – встречное.
Соединение обмоток должно быть согласное.
Электромеханические характеристики.
Электромеханические характеристики
определяются следующим образом:
запускается двигатель и устанавливается
напряжение
.
Нагружается двигатель до
и устанавливается частота вращения
с помощью реостата тока в цепи возбуждения.
При установленных:
,
изменяется момент сопротивления на
валу двигателя изменением тока
возбуждения и нагрузочного сопротивления
генератора. Результаты опыта заносятся
в таблицу 5.
Таблица 5.
№ |
Опытные данные |
Расчетные данные |
|
||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
В |
А |
А |
Об/ мин |
А |
В |
А |
кВт |
кВт |
% |
|
|
|
|
|
|
|
|
|
|
|
|
|
где – момент сопротивления на валу двигателя:
;
;
.
Примерный вид электромеханических характеристик показан на рис. 13.
Рисунок 13. – Электромеханические характеристики.
Коэффициент полезного действия двигателя резко снижается при снижении оборотов, из-за возрастания потерь в регулировочном реостате.
Регулировочные характеристики.
Регулировочные характеристики определяются следующим образом: при номинальном токе возбуждения нагружают двигатель до номинального момента вращения, затем снижают напряжение с помощью регулировочного реостата на двигателе, поддерживая постоянным момент на валу и ток возбуждения.
Напряжение изменять в пределах
.
Опытные данные заносят в таблицу 6.
Таблица 6.
№ |
Опытные данные |
Расчетные данные |
|
||||||||
|
|
|
|
|
|
|
|
|
|
||
|
В |
А |
А |
Об/ мин |
А |
В |
А |
кВт |
кВт |
% |
|
|
|
|
|
|
|
|
|
|
|
|
|
Здесь:
;
;
;
;
;
;
.
По данным опыта строятся регулировочные
характеристики. Потере в регулировочном
реостате принимаются равными
.
При
процесс регулирования частоты вращения
реостатным способом протекает следующим
образом. Двигатель вращается с частотой
и создается момент
.
При введении в цепь якоря сопротивления
:
Ток якоря в первый момент уменьшается
от
до
,
уменьшится момент
.
При постоянном
момент движущий уменьшится
.
По уравнению движения
;
т. к.
двигатель замедляет свой ход.
Уменьшение частоты вращения привода
к уменьшению
,
и, следовательно, к увеличению тока
якоря. Скорость уменьшается до тех пор,
пока момент вращения не возрастет до
первоначальной величины
,
ток статора также возрастет практически
до первоначального значения (рис. 14).

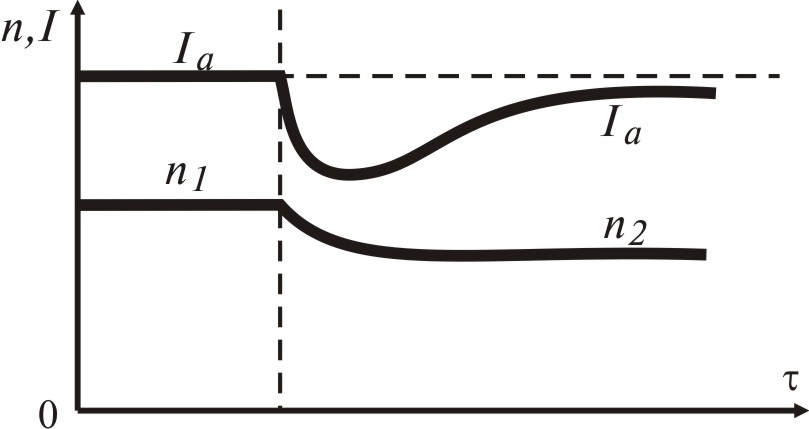

Рисунок 14. – Зависимость частоты
и тока якоря
от времени
.
Таким образом, при регулировании частоты вращения реостатным способом при постоянном моменте на валу, ток якоря остается почти постоянным, а полезная мощность изменяется пропорционально частоте вращения.

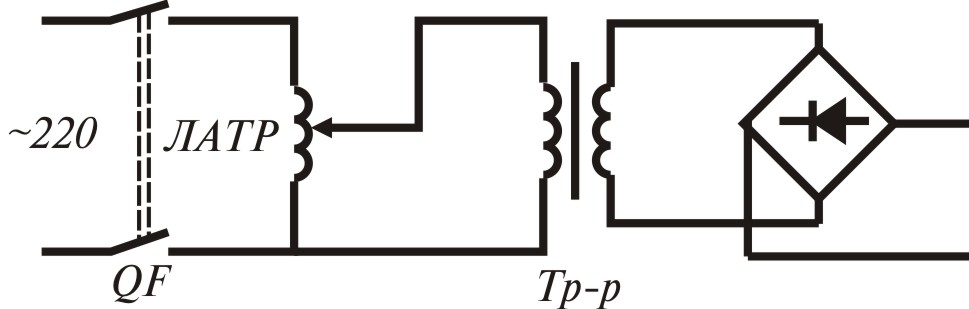

Питание двигателя осуществляется от блока, принципиальная схема которого представлена на рис. 15.
Рисунок 15. – Схема блока питания установки.
