Интерфейс rs-485.
Протокол связи RS-485 является наиболее широко используемым промышленным стандартом, использующим двунаправленную сбалансированную линию передачи.
Название: Recommended Standard 485 Electrical Characteristics of Generators and Receivers for Use in Balanced Multipoint Systems Электрические характеристики генераторов и приёмников для использования в балансных многоточечных системах. Разработчик: Electronics Industries Association (EIA). Ассоциация промышленной электроники. Выпуски стандарта: RS-485A (Recommended Standard 485 Edition: A) год выпуска 1983. EIA 485-A год выпуска 1986. TIA/EIA 485-A год выпуска 1998. TIA/EIA 485-A год редакции 2003.
§3.Международные и национальные стандарты основанные на стандарте rs-485.
ISO/IEC 8482 (1993г. действующий) Издатель: ISO, IEC Название: Information technology - Telecommunications and information exchange between Systems - Twisted pair multipoint interconnections. Старые редакции: ISO 8284 (1987г. не действующий) ITU-T v.11 (1996г. действующий) Издатель: INTERNATIONAL TELECOMMUNICATION UNION Название: Electrical characteristics for balanced double-current interchange circuits opertiong at data signalling rates up to 10 Mbit/s. Старые редакции: ITU-T v.11 (1993г. не действующий) CCITT v.11 (1988г. не действующий)
ANSI/TIA-485-A(1998г.действующий) Издатель: American National Standards Institute, ANSI Название: Electrical Characteristics of Generators and Receivers for Use in Balanced Digital Multipoint Systems.
Описание работы rs-485.
Так как стандарт, RS-485 описывает только физический уровень процедуры обмена данными, то все проблемы обмена, синхронизации и квитирования, возлагаются на более высокий протокол обмена. Как мы уже говорили, наиболее часто, это стандарт RS-232 или другие верхние протоколы (ModBus , DCON и т.п.).
Сам RS-485 выполняет только следующие действия:
Преобразует входящую последовательность "1" и "0" в дифференциальный сигнал.
Передает дифференциальный сигнал в симметричную линию связи.
Подключает или отключает передатчик драйвера по сигналу высшего протокола.
Принимает дифференциальный сигнал с линии связи.
Если подключить осциллограф к контактам А-В (RS-485) и контактам GND-TDx(RS-232), то вы не увидите разницы в форме сигналов передаваемых в линиях связи. На самом деле, форма сигнала RS-485 полностью повторяет форму сигнала RS-232, за исключением инверсии ( в RS-232 логическая единица передается напряжением -12 В, а в RS-485 +5 В).

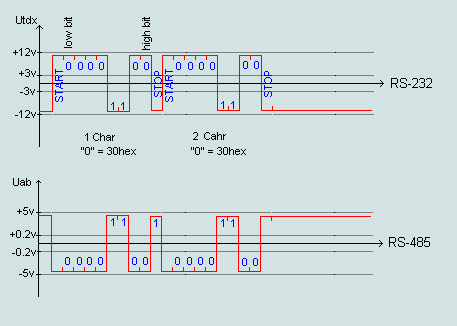

Рис.1 Форма сигналов RS-232 и RS-485 при передаче двух символов "0" и "0".
Как видно из рис.1 происходит простое преобразование уровней сигнала по напряжению.
Хотя форма сигналов одинаковая у выше указанных стандартов, но способ их формирования и мощность сигналов различны.

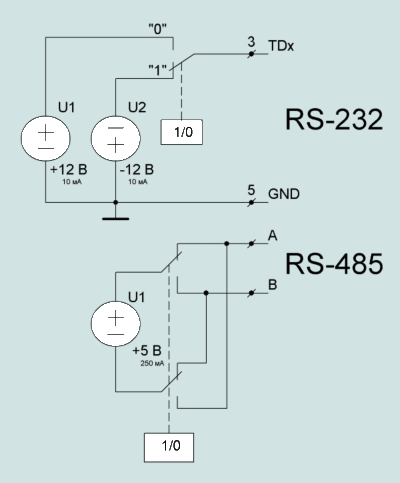

Формирование сигналов RS-485 и RS-232
Преобразование уровней сигналов и новый способ их формирования позволил решить ряд проблем, которые в своё время не были учтены при создании стандарта RS-232.
Преимущества физического сигнала RS-485 перед сигналом RS-232
Используется однополярный источник питания +5В, который используется для питания большинства электронных приборов и микросхем. Это упрощает конструкцию и облегчает согласование устройств.
Мощность сигнала передатчика RS-485 в 10 раз превосходит мощность сигнала передатчика RS-232. Это позволяет подключать к одному передатчику RS-485 до 32 приёмников и таким образом вести широковещательную передачу данных.
Использование симметричных сигналов, у которой имеется гальваническая развязка с нулевым потенциалом питающей сети. В результате исключено попадание помехи по нулевому проводу питания (как в RS-232). Учитывая возможность работы передатчика на низкоомную нагрузку, становится возможным использовать эффект подавления синфазных помех с помощью свойств "витой пары". Это существенно увеличивает дальность связи. Кроме этого появляется возможность "горячего" подключения прибора к линии связи (хотя это не предусмотрено стандартом RS-485). Заметим что в RS-232 "горячее" подключение прибора обычно приводит к выходу из строя СОМ порта компьютера.
Протокол поддерживает многоточечные соединения, обеспечивая создание сетей с количеством узлов до 32 и передачу на расстояние до 1200 м. Использование повторителей RS-485 позволяет увеличить расстояние передачи еще на 1200 м или добавить еще 32 узла. Стандарт RS-485 поддерживает полудуплексную связь. Для передачи и приема данных достаточно одной скрученной пары проводников.
Таблица 5.10 – Характеристики интерфейса RS-485
Стандарт |
EIA RS-485 |
Скорость передачи |
10 Мбит/с (максимум) |
Расстояние передачи |
1200 м (максимум) |
Характер сигнала, линия передачи |
дифференциальное напряжение, скрученная пара |
Количество драйверов |
32 |
Количество приемников |
32 |
Схема соединения |
полудуплекс, многоточечная |
Характеристики интерфейсов RS-232C, RS-423A, RS-422A, RS-485A сведены в таблицу 5.12.
Таблица 5.12 - Характеристики интерфейсов
Характеристики последовательных интерфейсов |
Тип |
Скорость, V |
Длина кабеля, м L |
RS-232C |
Дуплекс |
20 Кбит/c |
15 м |
RS-423A |
Дуплекс |
100 Кбит/c 10 Кбит/c 1 Кбит/c |
9 91 1200 |
RS-422A |
Дуплекс |
10 Мбит/c 1Мбит/c 100Кбит/c |
12 120 1200 |
RS-485A |
Полудуплекс, до 32 парал-лельно соединенных приемо-передатчиков |
10 Мбит/c 1Мбит/c 100Кбит/c |
12 120 1200 |
Достоинства стандарта RS-485:
Хорошая помехоустойчивость.
Большая дальность связи.
Однополярное питание +5 В.
Простая реализация драйверов.
Возможность широковещательной передачи.
Многоточечность соединения.
Недостатки RS485
Большое потребление энергии.
Отсутствие сервисных сигналов.
Возможность возникновения коллизий.
Схема подключения
|

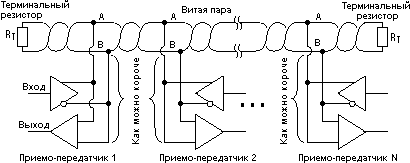

На рисунке изображена локальная сеть на основе интерфейса RS-485, объединяющая несколько приемо-передатчиков.
При подключении следует правильно присоединить сигнальные цепи, обычно называемые А и В. Переполюсовка не страшна, но устройство работать не будет.
