Л 2
RS-232
Это легендарный стандарт, который появился в 60-х годах 20 века, и стал основой для всех последующих интерфейсов последовательного обмена данными. Интерфейс RS-232C был применен в первых персональных компьютерах фирмы IBM. В 1962 году Electronics Industries Association (EIA) разработало рекомендации для производителей оборудования, назвав их "Рекомендованный стандарт 232". Интерфейс RS-232 был разработан максимально универсальным , что позволяло многим производителям легко переделать своё оборудование под этот стандарт. В 1983 году фирма IBM выпустила персональные компьютеры IBM XT и 1984 году IBM AT с встроенными универсальными приемопередатчиками UART. UART разрабатывались по стандарту RS-232C, он поддерживал передачу данных только в асинхронном режиме.
RS-232 (Recommended Standard 232) — физический уровень для асинхронного (UART) интерфейса. Исторически имел широкое распространение в телекоммуникационном оборудовании.
RS232 обеспечивает передачу данных и некоторых специальных сигналов между терминалом (Data Terminal Equipment, DTE) и коммуникационным устройством (Data Communications Equipment, DCE) на расстояние до 15 метров. Ослабление растет с увеличением длины кабеля. Этот эффект сильно связан с электрической емкостью кабеля. По стандарту максимальная нагрузочная емкость составляет 2500 пФ. Типовая погонная емкость кабеля составляет 130 пФ.
RS-232 проводной дуплексный интерфейс. Метод передачи данных аналогичен асинхронному последовательному интерфейсу.
Помимо линий входа и выхода данных RS-232 регламентировал ряд необязательных вспомогательных линий для аппаратного управления потоком данных и специальных функций.
Signal |
Origin |
DB-25 pin |
DE-9 pin |
|||
Name |
Typical purpose |
Abbreviation |
DTE |
DCE |
||
Data Terminal Ready |
Indicates presence of DTE to DCE. |
DTR |
● |
|
20 |
4 |
Data Carrier Detect |
DCE is connected to the telephone line. |
DCD |
|
● |
8 |
1 |
Data Set Ready |
DCE is ready to receive commands or data. |
DSR |
|
● |
6 |
6 |
Ring Indicator |
DCE has detected an incoming ring signal on the telephone line. |
RI |
|
● |
22 |
9 |
Request To Send |
DTE requests the DCE prepare to receive data. |
RTS |
● |
|
4 |
7 |
Clear To Send |
Indicates DCE is ready to accept data. |
CTS |
|
● |
5 |
8 |
Transmitted Data |
Carries data from DTE to DCE. |
TxD |
● |
|
2 |
3 |
Received Data |
Carries data from DCE to DTE. |
RxD |
|
● |
3 |
2 |
Common Ground |
|
GND |
common |
7 |
5 |
|
Protective Ground |
|
PG |
common |
1 |
|
Для электрического согласования линий RS-232 и стандартной цифровой логики UART выпускается большая номенклатура микросхем драйверов, например MAX232.
Порядок обмена по интерфейсу rs-232c
Наименование |
Направление |
Описание |
Контакт (25-контактный разъем) |
Контакт (9-контактный разъем) |
DCD |
IN |
Carrie Detect (Определение несущей) |
8 |
1 |
RXD |
IN |
Receive Data (Принимаемые данные) |
3 |
2 |
TXD |
OUT |
Transmit Data (Передаваемые данные) |
2 |
3 |
DTR |
OUT |
Data Terminal Ready (Готовность терминала) |
20 |
4 |
GND |
- |
System Ground (Корпус системы) |
7 |
5 |
DSR |
IN |
Data Set Ready (Готовность данных) |
6 |
6 |
RTS |
OUT |
Request to Send (Запрос на отправку) |
4 |
7 |
CTS |
IN |
Clear to Send (Готовность приема) |
5 |
8 |
RI |
IN |
Ring Indicator (Индикатор) |
22 |
9 |

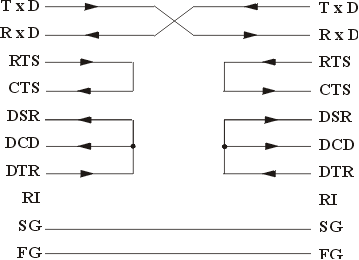

Наиболее часто используются трех- или четырехпроводная связь (для двунапрвленной передачи). Схема соединения для четырехпроводной линии связи показана на рисунке 1
Схема 4-проводной линии связи для RS-232C
UART
Протокол UART (Universal asynchronous receiver/transmitter) — старейший и самый распространенный на сегодняшний день физический протокол передачи данных.
изначально интерфейс UART появился в США как средство для передачи телеграфных сообщений, и рабочих бит там было пять (как в азбуке Морзе). Для передачи использовались механические устройства. Потом появились компьютеры, и коды ASCII, которые потребовали семь бит. В начале 60-х на смену пришла всем известная 8-битная таблица ASCII, и тогда формат передачи стал занимать полноценный байт, плюс управляющие три бита.
Наиболее известен из семейства UART протокол RS-232 (в народе – COM-порт). Это, наверное, самый древний компьютерный интерфейс. Он дожил до наших дней и не потерял своей актуальности. В 1971 году, когда уже начался бум микросхем, Гордон Белл для компьютеров PDP фирмы Western Digital сделал микросхему UART WD1402A. Примерно в начале 80-х фирмой National Semiconductor был создан чип 8520. В 90-е был придуман буфер к интерфейсу, что позволило передавать данные на более высоких скоростях. Этот интерфейс, не претерпев практически никаких изменений, дошел и до наших дней
Основные рабочие линии – RXD и TXD, или просто RX и TX.
Передающая линия – TXD (Transmitted Data), а
порт RXD (Received Data) – принимающая.
Видов UART существует великое множество – главное отличие интерфейсов состоит в среде и способе передаче данных. Данные могут передаваться даже по оптоволокну..
Второй по распространению интерфейс после RS-232 – это RS-485. Он является промышленным стандартом, и передача в нем осуществляется по витой паре, что дает ему неплохую помехоустойчивость и повышенную скорость передачи до 4 мегабит в секунду. Длина провода тут может достигать 1 км. Как правило, он используется на заводах для управления разными станками.
Надо сказать, что IRDA, или инфракрасная связь, которая встроена в большинство телефонов и КПК, тоже по сути является UARTом. Только данные передаются не по проводам, а с помощью инфракрасного излучения.
В SMART-картах (SIM, спутниковое телевиденье, банковские карты) –тоже используется UART. Правда, там полудуплексная передача данных, и логика работы может быть 1,8/3,3 и 5 вольт. Выглядит так, будто RX запаян с TX на одном конце и на другом – в результате, один передает, другой в этот момент слушает, и наоборот. Это регламентировано стандартом смарт-карт. Так мы точно знаем, сколько байт пошлем, и сколько нам ответит карточка.

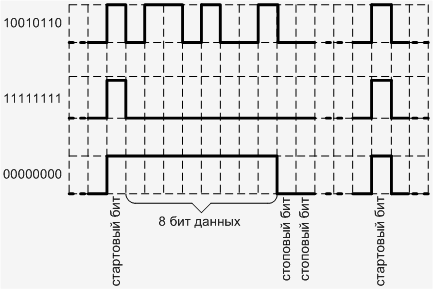

При последовательном интерфейсе каждый передаваемый байт "обрамляется" стартовыми и стоповыми сигналами, как показано на рисунке 4.4.
S - Стартовые биты
Strop.bit - Строповые биты
Рисунок 4.4 – Асинхронный режим передачи
Стартовый сигнал изменяет состояние линии интерфейса и служит для запуска генератора приемнике, стоповой сигнал переводит линию в исходное состояние и останавливает работу генератора. Таким образом, синхронизация передатчика и приемника поддерживается только в интервале одного байта.

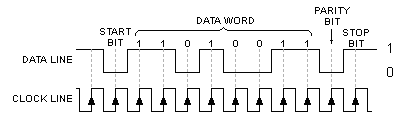

. Временная диаграмма передачи байта интерфейса RS232изображена на рис.
В этом примере показана структура передаваемых данных со синхронизирующим тактовым сигналом. В этом примере используется 8 бит данных, бит четности и стоп бит.

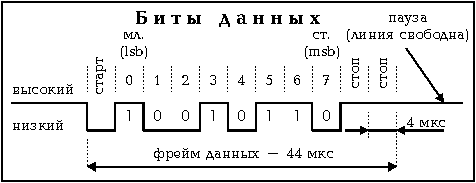

режим передачи состоит в том, что каждый байт данных (и бит контроля четности, в случае его наличия) "оборачивается" синхронизирующей последовательностью из одного нулевого старт-бита и одного или нескольких единичных стоп-битов. Схема потока данных в асинхронном режиме представлена на рисунке.
Один из возможных алгоритмов работы приемника следующий:
Ожидать уровня "0" сигнала приема (RXD в случае хоста, TXD в случае устройства).
Отсчитать половину длительности бита и проверить, что уровень сигнала все еще "0"
Отсчитать полную длительность бита и текущий уровень сигнала записать в младший бит данных (бит 0)
Повторить предыдущий пункт для всех остальных битов данных
Отсчитать полную длительность бита и текущий уровень сигнала использовать для проверки правильности приема с помощью контроля четности (см. далее)
Отсчитать полную длительность бита и убедиться, что текущий уровень сигнала "1".
Вернуться к ожиданию начала следующего байта данных (шаг 1)
Последовательные интерфейсы
Последовательный интерфейс для передачи данных в одну сторону использует одну сигнальную линию, по которой информационные биты передаются друг за другом последовательно. Последовательная передача данных может осуществляться в синхронном и асинхронном режимах.
Для асинхронного режима принят ряд стандартных скоростей обмена: 50, 75, 110, 150, 300, 600, 1200, 2400, 4800, 19200, 38400, 57600, 115200 бит/сек. Количество бит данных может составлять 5,6,7,8 бит. Количество стоп битов может быть 1,1.5,2 бита. Асинхронный в РС реализуется с помощью СОМ-порта с использованием протокола RS-232C.
Из синхронных адаптеров в настоящее время чаще всего применяются адаптеры интерфейса V.35.
Стандарт описывает управляющие сигналы интерфейса, пересылку данных, электрический интерфейс и типы разъемов. Стандарт описывает синхронный и асинхронный режимы обмена, но СОМ-порты поддерживают только асинхронный режим.
Префикс "RS" -рекомендованный стандарт.
5.9.1 Интерфейс RS-232

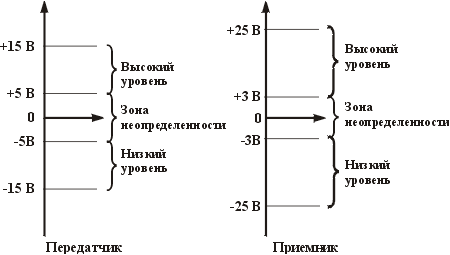

Интерфейс RS-232C использует несимметричные приемники и передатчики, сигнал передается относительно общего провода (схемной земли). Интерфейс RS-232C не обеспечивает гальванической развязки устройств. В интерфейсе RS-232С оговариваются следующие электрические параметры (СОМ-порт).
Выходные сигналы:
0 задается диапазоном напряжения со стороны источника (+5 +15)В;
неопределенное состояние – диапазон напряжения (+5 -5)В;
1 задается диапазоном напряжения (-5 -15)В.
Входные сигналы:
0 задается диапазоном напряжения со стороны приемника (+3 +25)В;
неопределенное состояние – диапазон напряжения (+3 -3)В;
1 задается диапазоном напряжения (-3 -25)В.
Логической единице на входе приемника соответствует уровень напряжения -3 ... -12 В. Для линий управляющих сигналов это состояние называют "ON", а для линий последовательных данных - "MARK". Логическому "0" соответствует напряжение +3 ... +12 В (называемое "OFF" или "SPACE", соответственно). Между уровнями +3 ... -3 В существует зона нечувствительности, обуславливающая гистерезис приемника. Состояние на выходе приемника изменяется только при пересечении напряжением порога +3 или -3 В.
