7. Список використаної літератури
1. Щадов М. И. Экскавационно – транспортные машины цикличного действия / М. И. Щадов, Р. Ю. Подэрни. – М.: Недра, 1989. – 373 с.
2. Подэрни Р. Ю. Горные машины и комплексы для открытых работ / Р. Ю. Подэрни. – М.: Недра, 1971. – 456 с.
3. Беляков Ю. И. Проектирование экскаваторных работ / Ю. И. – М.: Недра, 1978. – 275 с.
4. Ржевский В. В. Процессы открытых горных работ / В. В. Ржевский. – М.: Недра, 1978. – 543 с.
5. Чулков Н. Н. Расчет приводов карьерных машин / Н. Н. Чулков. – М.: Недра, 2007. – 196 с.
6. Хусаинов В. Г. Обоснование и расчет эргономических показателей карьерных гусеничных экскаваторов / В. Г. Хусаинов. – М.: Недра, 2006. –
7. Беркман И. Л. Универсальные одноковшовые экскаваторы / И. Л. Беркман, А. В. Раннев, А. К. Рейш. – М.: Высшая школа, 1977. – 384 с.
8. Подэрни Р. Ю. Горные машины и комплексы для открытых работ. 2 – е изд. перераб. и допол. / Р. Ю. Подэрни. – М.: Недра, 1985. – 473 с.
9. Чулков Н. Н. Расчет приводов карьерԽых машин / Н. Н. Чулков. – М.: Машиностроение, 1979. – 215 с.
Додатки Додаток 1
Табл.1 ІНДИВІДУАЛЬНі ЗАВДАННЯ ЗА ВАРІАНТОМ
Номер варіанта |
Категорія порід |
Об’ємна вага, т/м3 |
Висота уступа, м |
Технічна продуктивність, м3/год |
Об’єм ковша (для контролю) |
1 |
IІ |
1.8 |
15 |
576 |
4,6 |
2 |
IV |
3.2 |
8 |
760 |
8 |
3 |
III |
2.6 |
12 |
723 |
8 |
4 |
IV |
2.5 |
15 |
488 |
5,2 |
5 |
ІV |
2.3 |
15 |
432 |
4,6 |
6 |
М |
3.6 |
18 |
1191 |
20 |
7 |
IV |
2.5 |
14 |
1028 |
12 |
8 |
III |
2.2 |
15 |
572 |
5,2 |
9 |
IV |
3.1 |
10 |
617 |
8 |
10 |
V |
3.5 |
10 |
578 |
8 |
11 |
IV |
2.6 |
12 |
850 |
8 |
12 |
II |
1.9 |
15 |
576 |
4,6 |
13 |
III |
2.1 |
12 |
572 |
5,2 |
14 |
IV |
2.6 |
15 |
617 |
8 |
15 |
V |
3.6 |
10 |
578 |
8 |
16 |
I |
1.5 |
10 |
328 |
2 |
17 |
II |
1.9 |
12 |
576 |
4,6 |
18 |
III |
2.3 |
10 |
572 |
5,2 |
19 |
IV |
2.8 |
12 |
488 |
5,2 |
20 |
V |
3.4 |
12 |
578 |
8 |
21 |
IV |
3.0 |
15 |
617 |
8 |
22 |
II |
1.5 |
10 |
288 |
2 |
23 |
III |
2.0 |
15 |
506 |
4,6 |
24 |
IV |
3.0 |
10 |
488 |
5,2 |
25 |
V |
3.5 |
10 |
578 |
8 |
Додаток 2
Табл.2 Розрахункові коефіцієнти в залежності ві важкості гірничих порід екскавації
Категорія порід за важкістю екскавації |
Коефіцієнти |
|||
Розпушення Кр |
Наповнення Кн |
Опору копанню КF |
Металоємкості ковша Кк |
|
I |
1,15 |
1,05 |
0<2 |
1,2 |
II |
1,25 |
1,00 |
0,25 |
14 |
III |
1,3 |
0,95 |
0,3 |
1,6 |
IV |
1,35 |
0,90 |
0,3 |
2,0 |
V |
1,4 |
0,90 |
0,35 |
2,4 |
Додаток 3
Табл.3 Тривалість робочого циклу екскаватора від об’єму ковша
Показник |
Об’єм ковша, м3 |
|||||
2 |
4,6 |
5,2 |
8 |
12 |
20 |
|
Тривалість циклу, tц, с |
20 |
23 |
23 |
28 |
32 |
34 |
Коефіцієнт питомої металоємкості kе, т/м3 |
35 |
35 |
40 |
|
54 |
42 |
Додаток 4

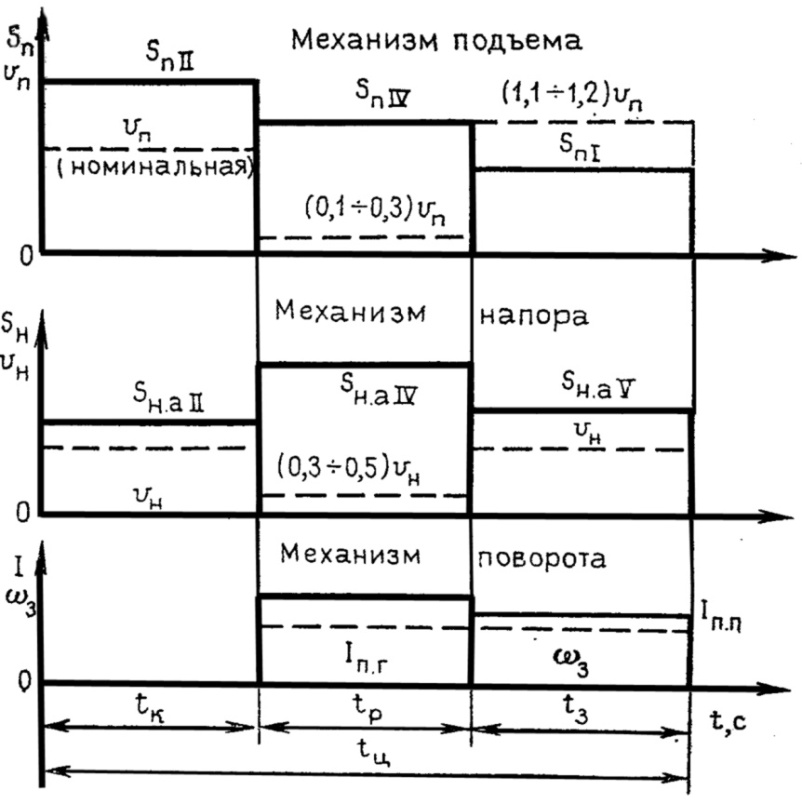

Діаграми навантаження (суцільна лінія) та швидкості (пунктирна лінія) головних механізмів мехлопат
Додаток 5
Табл. 4 Електродвигуни для приводних механізмів одноковшевих екскаваторів
Показ-ник |
Оди-ниці вимі-ру |
Тип двигуна |
||||||||||
ДПЕ – 12 |
ДПЕ – 52, 54 |
ДПВ – 60 |
ДПЕ – 72 |
ДПЕ – 90 |
ДПЕ – 200 |
ДЕ – 808 |
ДЕ – 812 |
ДЕ – 814 |
ДЕВ – 816 |
ДЕ – 818 |
||
Потуж-ність |
кВт |
3,6 |
54 |
75 |
100 |
90 |
200 |
60 |
100 |
155 |
220 |
375 |
Напруга |
В |
110 |
395 |
395 |
395 |
440 |
440 |
440 |
305 |
305 |
414 |
375 |
Струм |
А |
42 |
150 |
175 |
150 |
140 |
490 |
150 |
360 |
500 |
760 |
920 |
Частота обертів |
об/хв |
1430 |
1200 |
1320 |
750 |
750 |
950 |
1300 |
750 |
714 |
750 |
800 |
Крутний момент |
Н∙м |
63 |
1200 |
1400 |
1450 |
1400 |
4500 |
980 |
3140 |
5450 |
5600 |
12700 |
Додаток 6

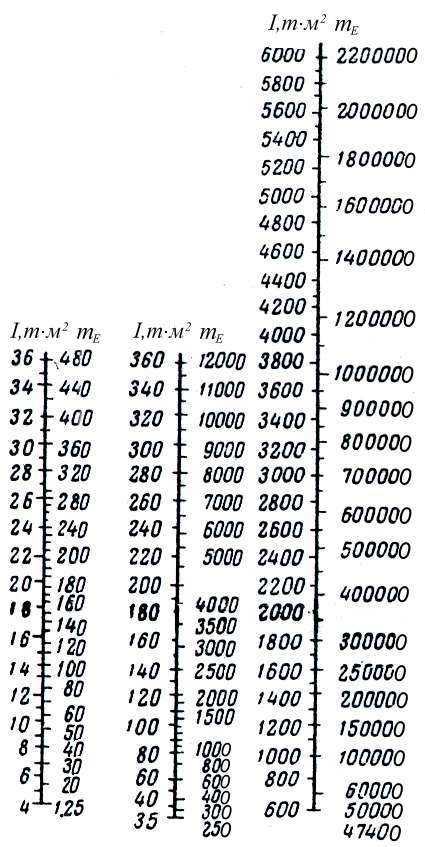

Номограма для попереднього визначення обертаючих частин екскаватора
