Определение вариации
Вариацию выходного сигнала определяют при каждом проверяемом значении измеряемого параметра, кроме верхнего и нижнего значений, по показаниям, полученным при определении основной погрешности.
Вариацию выходного сигнала γГ в % нормирующего значения вычисляют по формулам:
для способа 1
где
и

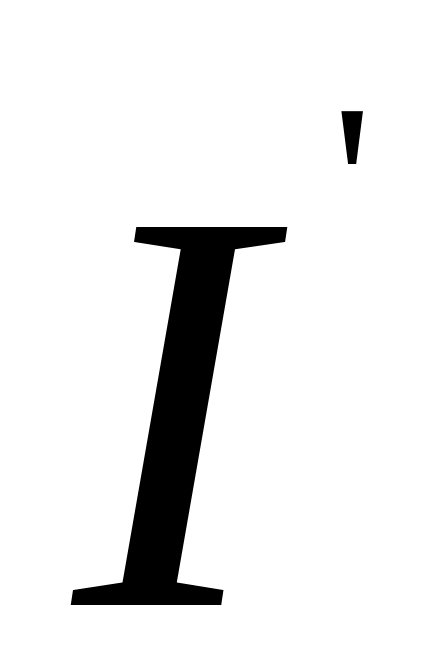

- действительные значения выходного
сигнала на одной и той же точке при
прямом и обратном ходе, мA;

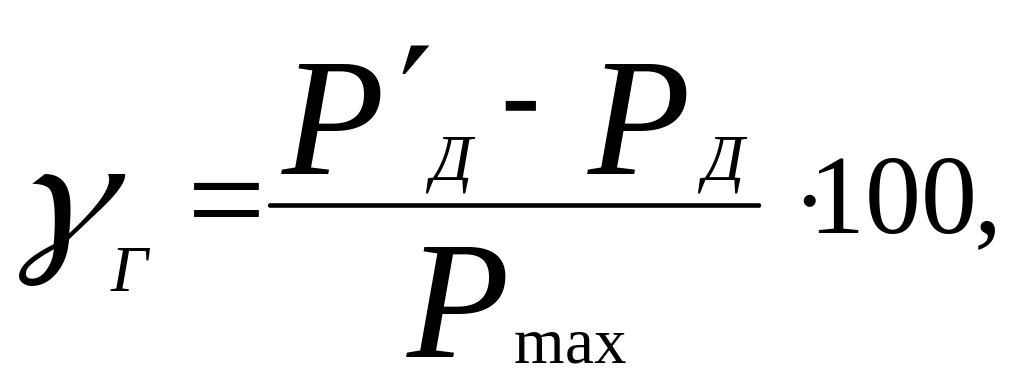

для способа 2
где

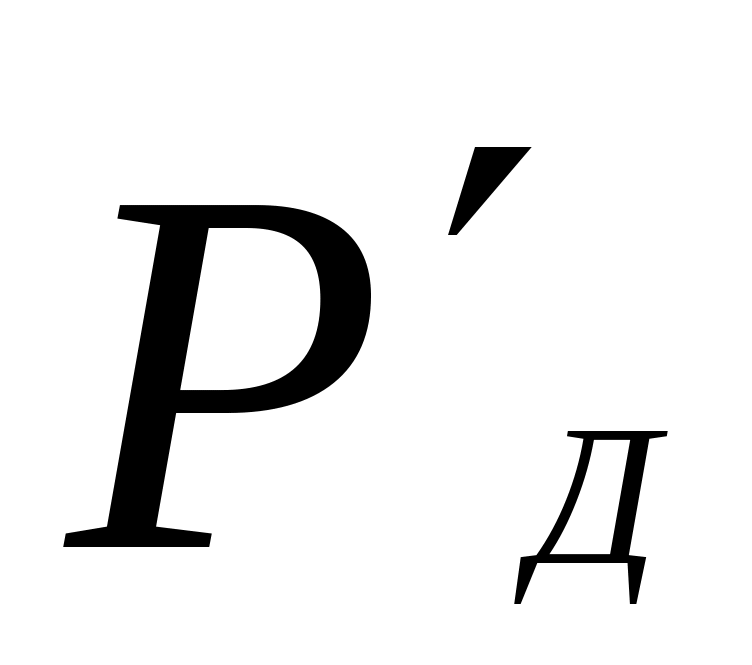

и

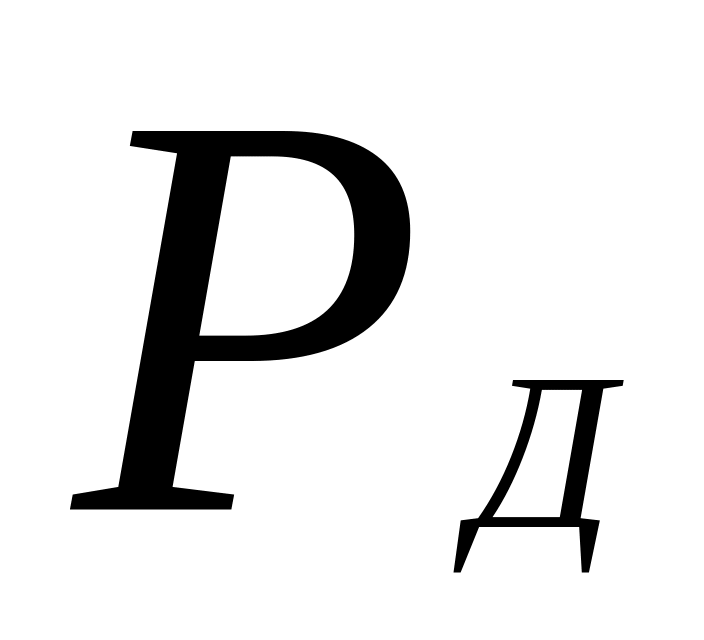

- действительные значения измеряемого
параметра на одной и той же точке при
прямом и обратном ходе, кПa
, МПа.
Вариация
выходного сигнала не должна превышать
0,4
предельно допустимой основной погрешности.
3 Порядок выполнения работы
1. Ознакомиться с элементами лабораторной установки, записать их номинальные данные и основные метрологические характеристики.
2. Изучить схему рабочего места по калибровке преобразователей типа «Сапфир» и принцип работы лабораторного манометра типа МТU.
3. Изучить порядок подготовки рабочего места к калибровке и порядок проведения калибровки.
4. Получить допуск у преподавателя (инженера лаборатории) к проведению лабораторной работы.
5. Провести подготовку рабочего места к калибровке.
6. Выполнить калибровку преобразователя «Сапфир» по 1 или 2 способу.
7. Предъявить записи с полученными результатами преподавателю и по его указанию в случае необходимости повторить измерительные опыты.
8. Оформить отчет по проведенной лабораторной работе и сдать его преподавателю в указанные сроки.
4 Оформление отчета по лабораторной работе
В отчете должны быть отражены:
1. Название (тема) работы.
2. Учебные цели работы.
3. Фамилия студента, класс и дата выполнения работы.
4 .Краткое теоретическое обоснование метода.
5. Схема лабораторной установки, применяемые в ней приборы и оборудование, их основные технические и метрологические характеристики.
6. Краткая методика проведения калибровки.
7. Таблица опытных и расчетных данных (таблицы 2 и 3) .
8. Расчетные формулы и вычисления.
9. Выводы по работе.
10. Оценка отчета по работе и дата его защиты.
11. Подписи преподавателя и студента.
На подготовительном этапе студент должен заполнить в бланке отчета тему и учебные цели работы, свою фамилию, класс, нарисовать схему лабораторной установки, перечислить вопросы, подлежащие исследованию, записать расчетные формулы.
На рабочем этапе, при проведении лабораторной работы студент обязан записать в соответствующие разделы бланка основные технические и метрологические характеристики приборов и оборудования схемы лабораторной установки, заполнить таблицу опытных и расчетных данных, оценить точности поверяемых манометров и сделать выводы по лабораторной работе.
В выводах необходимо оценить погрешности преобразователей и определить соответствие найденного в результате калибровки класса точности преобразователя его паспортному значению. Отчет по проделанной работе производится индивидуально каждым студентом.
Таблица 2 – Опытные и расчетные данные определения метрологических характеристик преобразователя типа «Сапфир» по способу 1
Номинальное значение давления, Р, кгс/см2 (кПа, МПа) |
Расчетное значение выходного сигнала Iр, мА |
Действительное значение выходного сигнала I, мА |
Основная погрешность в % нормирующего значения, γД |
Вариация выходного сигнала в % нормирующего значения, γГ |
||
Прямой ход (I) |
Обратный ход (I`) |
|||||
Прямой ход |
Обратный ход |
|||||
|
|
|
|
|
|
|
Таблица 3 - Опытные и расчетные данные определения метрологических характеристик преобразователя типа «Сапфир» по способу 2
Номинальное значение давления, Р, кгс/см2 (кПа, МПа) |
Расчетное значение выходного сигнала Iр, мА |
Действительное значение измеряемого параметра, РД, кгс/см2 (кПа, МПа) |
Основная погрешность в % нормирующего значения, γД |
Вариация выходного сигнала в % нормирующего значения, γГ |
||
Прямой ход (РД) |
Обратный ход (Р`Д) |
|||||
Прямой ход |
Обратный ход |
|||||
|
|
|
|
|
|
|
