Врахування недосконалості горизонтальних водозаборів
При дії недосконалої дрени, в яку вода поступає через стінки і через дно, лінії току поблизу дрени сильно деформуються. Недосконалість дрени обумовлює додатковий опір ґрунту при втіканні води в дрену, в результаті чого її дебіт у порівнянні з дебітом досконалої дрени зменшується ( при однакових пониженнях рівня).
Наступною особливістю недосконалої дрени є те, що поблизу дрени відбувається взаємодія правої і лівої частини фільтраційного потоку, оскільки дрена їх не ізолює.
Вплив недосконалості дрени на умови формування потоку залежать від розмірів дрени – її ширини і величини заглиблення нижче поверхні ґрунтових вод, а також від потужності водоносного горизонту в перерізі дрени і на межах потоку.
У зв’язку із складними умовами формування фільтраційного потоку в зоні дії недосконалої дрени рішення диференціальних рівнянь потребує застосування приблизних математичних методів і певних прийомів схематизації. Можна виділити три основних напрямки, які засновані на застосуванні для рішення рівнянь різних методів і призводять до отримання різних розрахункових залежностей:
- перший напрямок базується на визначенні поправочного коефіцієнта недосконалості, який вводиться в розрахункові залежності для досконалих дрен (метод Аверьянова)
- другий напрямок базується на розділі фільтраційного потоку та подальшому застосуванні методу конформних відображень (метод Чугаєва);
- третій напрямок базується на заміні недосконалої дрени досконалою шляхом збільшення довжини фільтраційного потоку на величину, яка є еквівалентною гідравлічному опору (метод Шестакова).
В даній задачі недосконалість горизонтальної дрени визначається методом Шестакова. Для двошарового пласта з дреною , яка прорізає верхній слабо проникний шар, фільтраційний опір визначається за залежністю:
(18)
Розрахунки
1. Визначення функції Гіринського за формулою:
Розрахунок функції Гіринського для лівої річки:
Розрахунок функції Гіринського для правої річки:
Розрахунок функції Гіринського для дрени

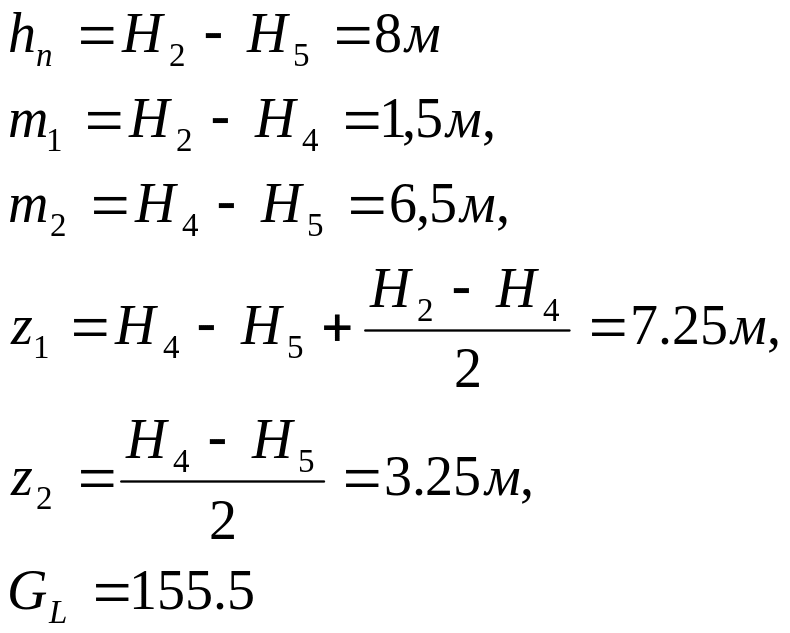

Розрахунок функції Гіринського для свердловини:
2. За формулою
визначаємо
величину інфільтраційного живлення
:
3. Визначення величини опору ложа водотоку за формулою (16):

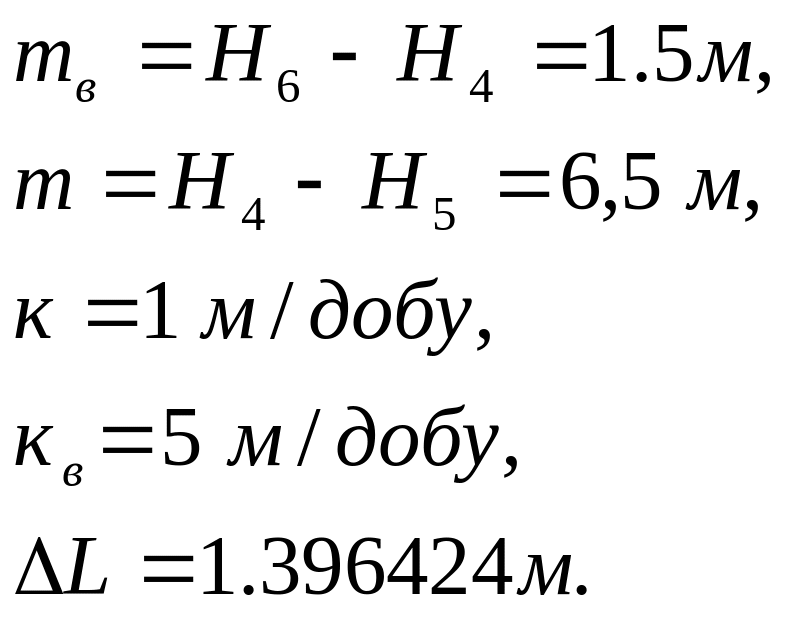

4. Визначення величини додаткового фільтраційного опору поблизу горизонтальної недосконалої дрени.
В даній задачі недосконалість горизонтальної дрени визначається методом Шестакова. Для двошарового пласта з дреною , яка прорізає верхній слабо проникний шар:
,
де mp
- потужність двошарового пласту;
-
діаметр дрени.
5. Розрахунок функції Гіринського в природних умовах і в умовах роботи горизонтального водозабору з урахуванням величини опору ложа водотоку та фільтраційного опору поблизу недосконалої дрени з інтервалом 200 м за формулами:
1) визначення функції Гіринського для природних умовах:
де
– відстань між правою і лівою річками

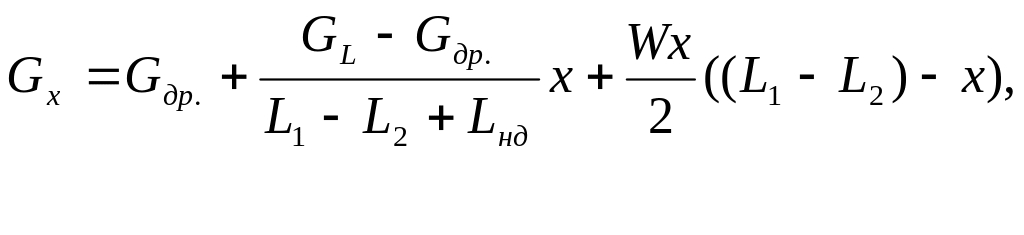

2) визначення функції Гіринського в умовах горизонтального водозабору:
Для лівої частини:
Для правої частини:
Перехід від функції Гіринського до напору
Таблиця 1. Значення функції Гіринського та величини гідродинамічних напорів в природних умовах і в умовах роботи горизонтального водозабору
В природних умовах: |
|
В умовах дренажу: |
||||
X |
Gпр. |
hпр |
|
X |
Gx |
hx |
0 |
280,625 |
11,5 |
|
0 |
280,625 |
11,5 |
200 |
378,442 |
14,0 |
|
200 |
267,8917 |
11,2 |
400 |
464,659 |
16,1 |
|
400 |
243,5583 |
10,6 |
600 |
539,276 |
17,9 |
|
600 |
207,625 |
9,5 |
800 |
602,2929 |
19,3 |
|
800 |
272,289 |
12,3 |
1000 |
653,7099 |
20,4 |
|
1000 |
352,7151 |
14,5 |
1200 |
693,5268 |
21,2 |
|
1200 |
420,3406 |
16,2 |
1400 |
721,7438 |
21,8 |
|
1400 |
475,1655 |
17,5 |
1600 |
738,3607 |
22,2 |
|
1600 |
517,19 |
18,5 |
1800 |
743,3776 |
22,3 |
|
1800 |
546,414 |
19,2 |
2000 |
736,7945 |
22,2 |
|
2000 |
562,8374 |
19,5 |
2200 |
718,6114 |
21,8 |
|
2200 |
566,4603 |
19,6 |
2400 |
688,8282 |
21,1 |
|
2400 |
557,2827 |
19,4 |
2600 |
647,4451 |
20,3 |
|
2600 |
535,3046 |
18,9 |
2800 |
594,4619 |
19,1 |
|
2800 |
500,5259 |
18,1 |
3000 |
529,8788 |
17,6 |
|
3000 |
452,9468 |
17,0 |
3200 |
453,6956 |
15,9 |
|
3200 |
392,5671 |
15,6 |
3400 |
365,9124 |
13,7 |
|
3400 |
319,3869 |
13,6 |
3600 |
266,5292 |
11,1 |
|
3600 |
233,4062 |
11,2 |
3800 |
155,546 |
8 |
|
3800 |
134,625 |
8 |
де в таблиці:
х – інтервали вимірювання в метрах;
Gпр. і Gx – відповідно значення функції Гіринського в природних умовах і в умовах роботи горизонтального водозабору;
Hпр і Hx – відповідно величини гідродинамічних напорів в природних умовах і в умовах роботи горизонтального водозабору, в метрах.

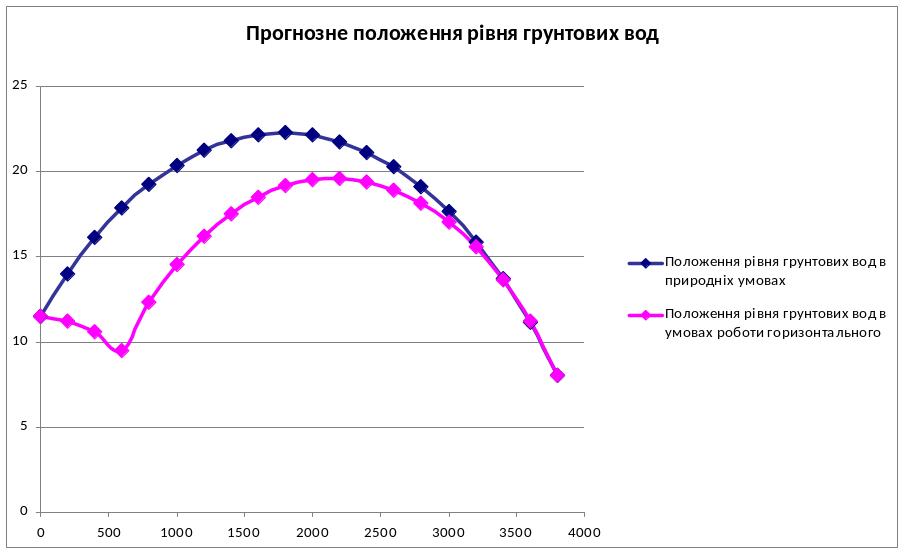

Будуємо графік прогнозного положення рівнів ґрунтових вод відповідно до значень, як були отримані при розрахунках.
