3. Розрахункова частина.

Завдання. Виконати розрахунок відцентрової бурякорізки якщо задані: продуктивність Q т/сут, швидкість різання м/с, товщина стружки h мм, ρ кг/м³.

Методика розрахунку

1. З рівняння (1) визначаємо робочу довжину ріжучого леза ножів.

, м

Значення конструктивного коефіцієнта К_к і експлуатаційного коефіцієнта К_с вибираємо з таблиці 1.

Таблиця 1. Значення основних величин для різних типів бурякорізок.

Тип бурякорізки	Швидкість різання, м/с	Насипна щільність буряка, з кг/м3	Конструктивний коефіцієнт, Кк	Експлуатаційний коефіцієнт, Ке
Відцентрова	6,7.9,65	600	0,90	0,85
Дискова	8,0	550	0,85	0,80
Барабанна	7,4	550	0,50	0,80

2. Кількість ножів у бурякорізці визначається з виразу:

,

де L₁ – стандартна довга ножа, L₁ = 0,165м.

3. Визначається кількість ножових рам виходячи з умови, що в ножову раму відцентрової бурякорізки встановлюються по два ножі.

,

де М – кількість ножових рам.

Враховуючи, що одна з рам завжди заглушена (через неї в аварійних випадках вивантажують буряк і домішки), кількість ножових рам збільшується:

,

4. Необхідна довжина кола для розміщення всіх рам визначається з виразу:

,

де а – ширина рами, м; а = 0,1.0,2 м;

b – ширина проміжків між рамами, м; b = 0,10.0,20 м;

М´ – кількість робочих рам.

5. Внутрішній діаметр барабана бурякорізки визначається з виразу:

З урахуванням існуючих зазорів приймається величина внутрішнього діаметру барабана D = ...

6. Висоту барабана H визначають, враховуючи особливості конструкції ножових рам і заглушок, способи регулювання їх положення і фіксації:

,

де H – висота барабана, мм;

l – довжина ножової рами і заглушки, l = 350...450мм;

C – припуск, C = 10мм.

7. Конструкція приводу повинна забезпечувати зміну швидкості різання. При равлику, розміщеному в барабані, необхідна зміна в межах 5…9 м/с.

, об/хв.

8. Об'ємна рухома кількість буряка розташованого над равликом визначається з виразу:

, м³

де N – довжина ножової рамки, м.

9. Визначається маса рухомого буряка з виразу:

, кг;

10. Потужність потрібну для розгону буряка визначуваний по формулі (5):

, кВт;

де q – маса равлика, q = 450кг.

11. Потужність приводу для виконання процесу різання буряка визначаємо по формулі (10):

, кВт.

12. Потужність, що витрачається на подолання сил тертя буряка об корпус і рами, визначається по формулі (11):

, кВт.

13. Потужність що витрачається на подолання сил тертя між рухомими і нерухомими шарами N4 буряка визначуваний по таблиці 2:

Таблиця 2. Витрати потужності на тертя між шарами буряка.

Продуктивність бурякорізки Q, тис. т/сут.	1,0	1,1...2,0	2,1...3	3,1...4
Потужність N4, кВт	8,0	7,0	6,0	5,0

14. Загальну потужність на приводі визначаємо з виразу:

, кВт

15. Потужність електродвигуна для приводу бурякорізки визначаємо з урахуванням коефіцієнтів корисної дії приводу:

, кВт

де η_п – ККД підшипників, η_п =

η_зп –КПД зубчатої передачі, η_зп =

η_рп – ККД ремінної передачі, η_рп =

η_цп – ККД ланцюгової передачі η_цп =

Вибираємо марку електродвигуна і його параметри.

16. Задані і розрахункові параметри бурякорізки заносимо в таблицю 3.

Q

h

ν

ρ

L1

m

M1

S

V

D

H

n

G

q

Nl

N

Nэд

т/доб

м

м/с

кг/м3

м

шт

шт

м

м3

м

м

об/хв

кг

кг

м

кВт

кВт

17. Викреслити на міліметрівці в масштабі робочу схему бурякорізки (Рисунок 2) відповідно до розрахункових параметрів, (формат А4).

а) б)

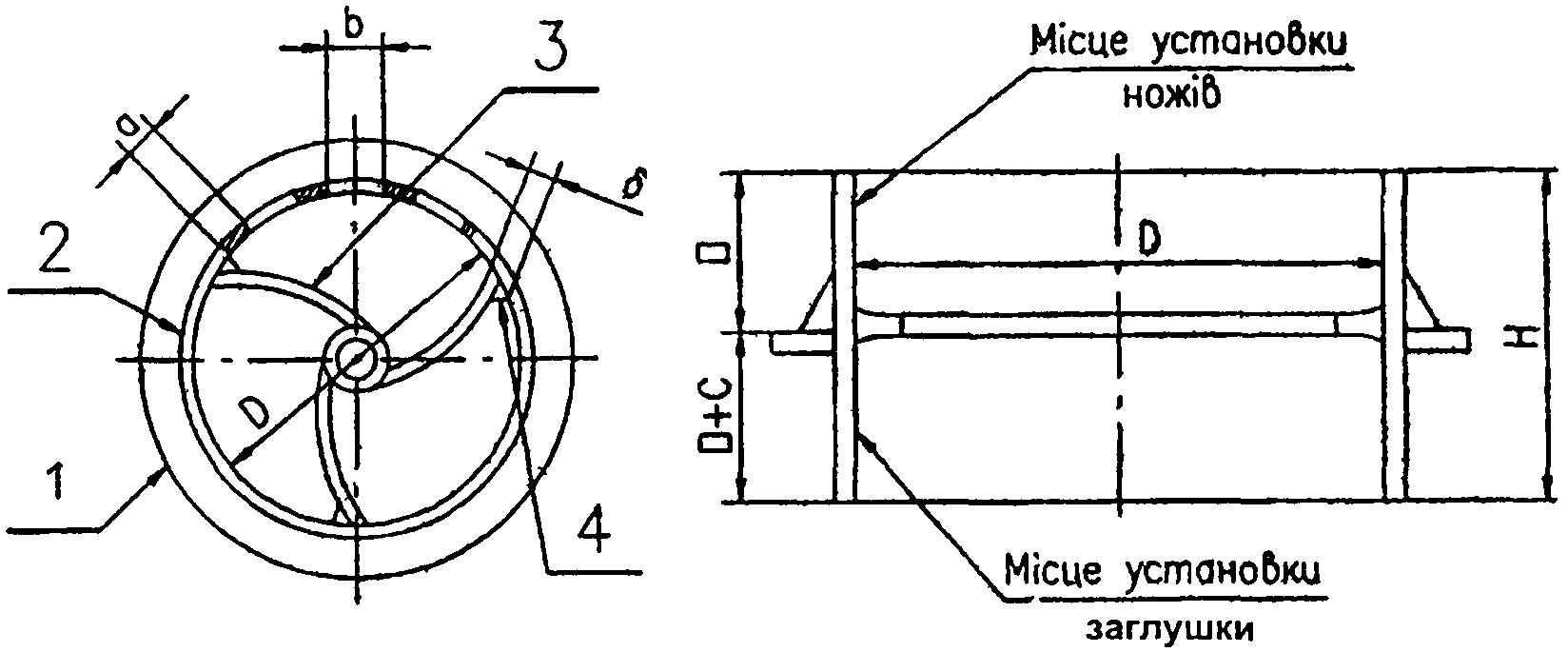

Рисунок 5. Елементи конструкцій

1 – кожух; 2 – барабан з пазами для установки ножових рам і заглушок;

3 – трьохлопатевий завиток; 4 – контр ножі
