Система охлаждения

1. Система охлаждения двигателя предназначена для _поддерживания заданного теплового режима двигателя.____________________

__________________________________________________________________

2. По способу циркуляции охлаждающей жидкости (по способу сообщения с атмосферой ) системы охлаждения классифицируются:

1 –термосифонные(закрытые) 2 –принудительные (открытые)

3. В функции термостата входит __ автоматически регулирует температуру воды для ускорения прогрева двигателя после пуска ____________________________________

__________________________________________________________________

4. Расширительный бачок в системе охлаждения предназначен для _ элемент системы отопления, предназначенный для приема избытка воды, возникающего при её тепловом расширении в результате нагревания.

5. Избыточное давление в системе охлаждения поддерживается с целью

___________________________________________________________________

6. В системе охлаждения применяются жидкостные насосы центробежного__типа.

7. Расшифруйте позиции, показанной на рисунке системы охлаждения

1 –

2 –

3 –

4 –

5 –

6 –

7 –

8 –

9 –

10 –

8 . Расшифруйте позиции, показанной на рисунке системы охлаждения

1 - 2 –

3 -термостат 4 –

5 - 6 – водяная рубашка основного двигателя

7 – водяной насос 8 – вентилятор

9—водоотвобдная трубка

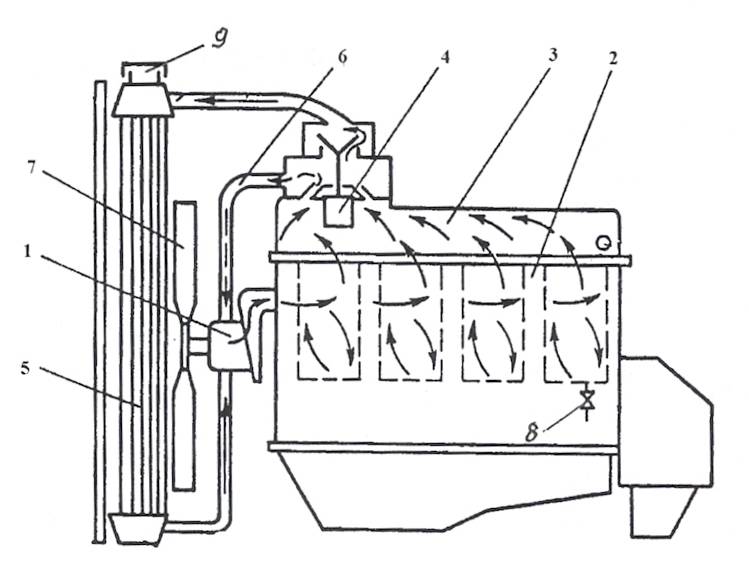

9. Расшифруйте позиции, показанной на рисунке системы охлаждения

1 – водяной насос

2 – водяная рубашка основного двигателя

3 –рубашка охлаждения головки целиндров

4 – термостат

5 – радиатор

6 – водоотводная трубка

7 –вентилятор

8 –

9 – расширительный бочек

1 0. Расшифруйте позиции, показанной на рисунке крышки радиатора

1 – воздушный клапан

2 – паровой клапан

3 – пружина

4 –пароотводная трубка

11. Расшифруйте позиции, показанного на рисунке жидкостного термостата

1 – клапан

2 – основной клапан

3 –шток

4 – вспомогательный клапан

5 – гофрированный стакан

12. Расшифруйте позиции, показанного на рисунке термостата с твердым наполнителем

1 – клапан

2 – корпус термостата

3 – шток

4 – эластичная вставка

5 –твердый наполнитель

13. Расшифруйте позиции, показанного на рисунке жидкостного насоса

1 – сальник

2 – уплотнительная шайба

3 – вал жидкостного насоса

4 – шариковые подшипники с уплотнителем

5 –

6 – вентилятор

7 – пробка (масленка)

1 4. Расшифруйте позиции, показанного на рисунке жидкостного насоса

1 - 2 –

3 - 4 –

5 - 6 –

7 - 8 –

9 -
