6. Разработка, сравнение и выбор вариантов монтажа.

Рассматриваются два варианта монтажа конструкций, с целью выбора в дальнейшем более выгодного.

Вариант 1 – подкрановые пути устанавливают с одной стороны здания, монтаж ведется одним башенным краном (вылет крана охватывает всю ширину здания).

Вариант 2 – монтаж элементов первого яруса ведется стреловым краном, а монтаж остальных элементов двух последних ярусов производится одним башенным краном.

а ) б)

Рис. 6. Схема монтажа колонн:

а) башенным краном; б) самоходным стреловым краном.

По требуемым параметрам грузоподъемности (Q), высоты подъема крюка (H), вылету стрелы (А) назначают марку крана из условий:

Qфакт(А) ≥ Qтреб

Hфакт(А) ≥ Hтреб

6.1 Расчет требуемых технических параметров стрелового крана:

1. Требуемая грузоподъемность:

где - масса монтируемого (самого тяжелого) элемента, (4,15 т); - масса монтажной оснастки, (0, т); - масса строповочного приспособления, (0,18 т).

2. Требуемая высота подъема крюка:

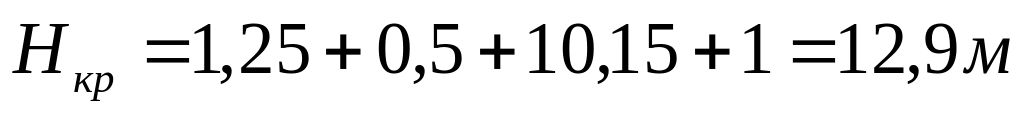

где - превышение монтажного горизонта над уровнем стоян­ки крана, (1,25 м); - запас по высоте для обеспечения безопасности монтажа, (0,5 м); - высота монтируемого эле­мента, (10,15 м); - высота строповки, (1 м).

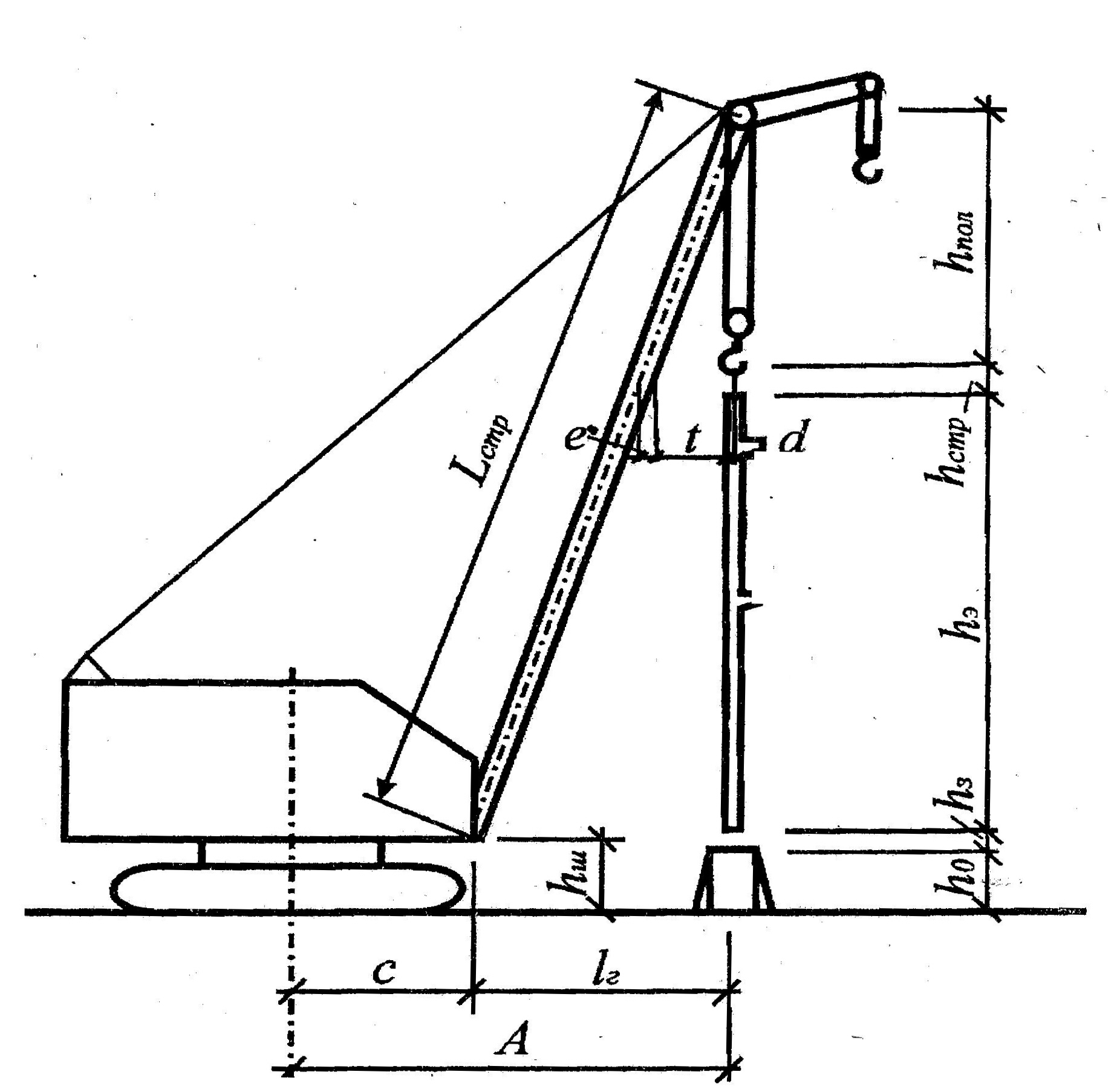

3. Вылет стрелы

где - расстояние от оси вращения крана до оси крепления стрелы, (1,6 м); - горизонтальная проекция стре­лы, м, определяется по формуле

где е - расстояние от геометрической оси стрелы до грани стре­лы, ближайшей к поднятому элементу, (0,3 м); - зазор между стрелой и поднятым элементом, (0,5 м); d - половина ширины (толщины) монтируемого элемен­та, (0,4 м); - длина грузового полиспаста крана, (3 м); - расстояние от оси крепления стрелы до уровня стоянки крана, (1,5 м).

4. Длина стрелы

Подбор стрелового крана:

1. = 4,15 + 0+ 0,18 = 4,33 т – в случае монтажа колонны нижнего яруса.

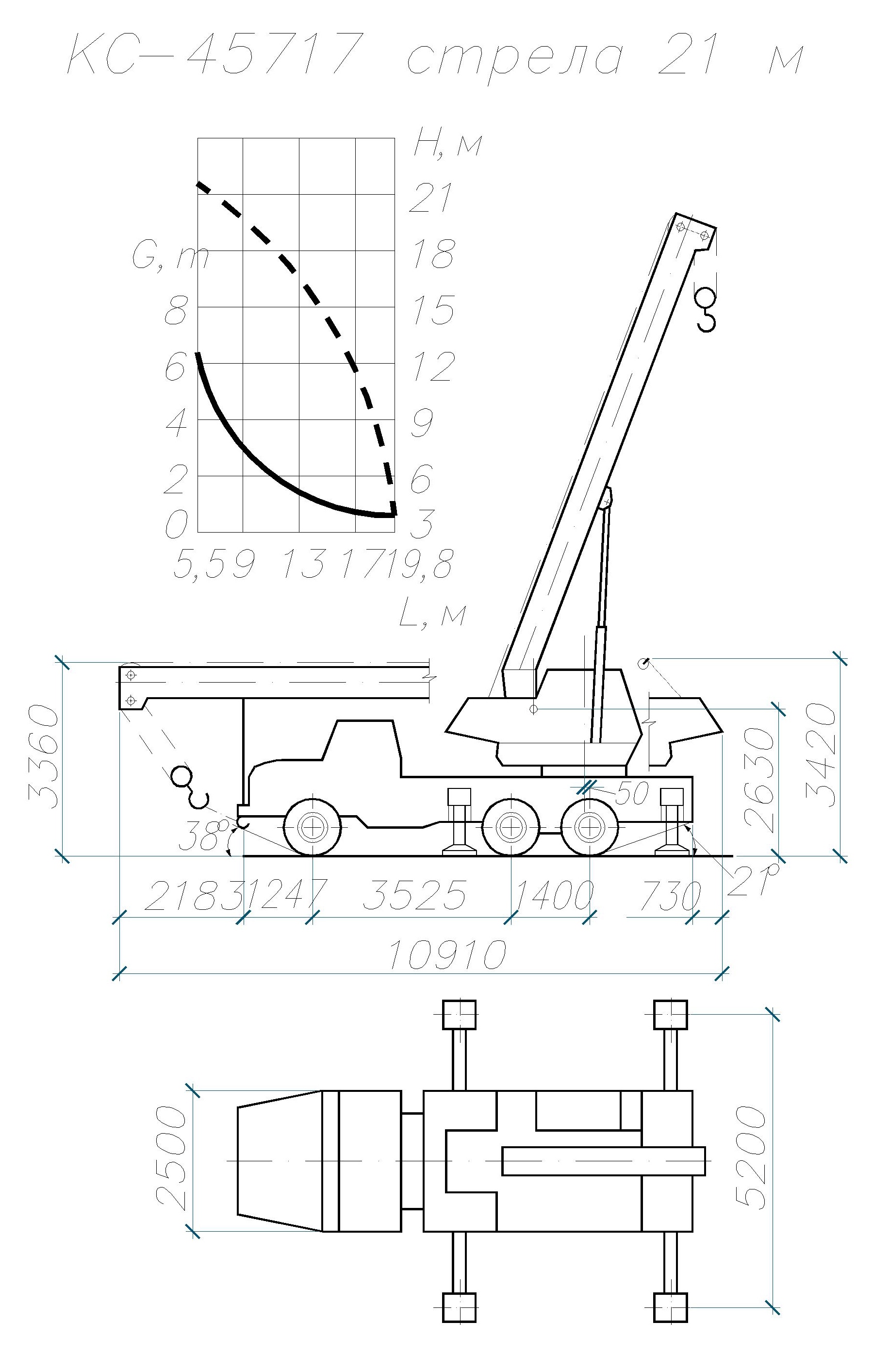

Для монтажа колонн первого яруса подбираем автомобильный кран КС-45717 (стрела 21 м).

Расчет требуемых характеристик башенного крана:

1. Требуемая грузоподъемность:

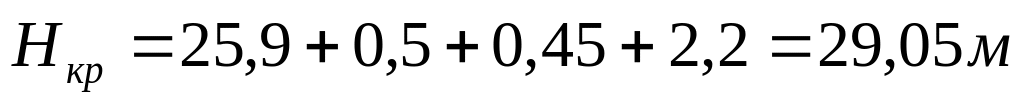

2. Требуемая высота подъема крюка:

3. Вылет стрелы

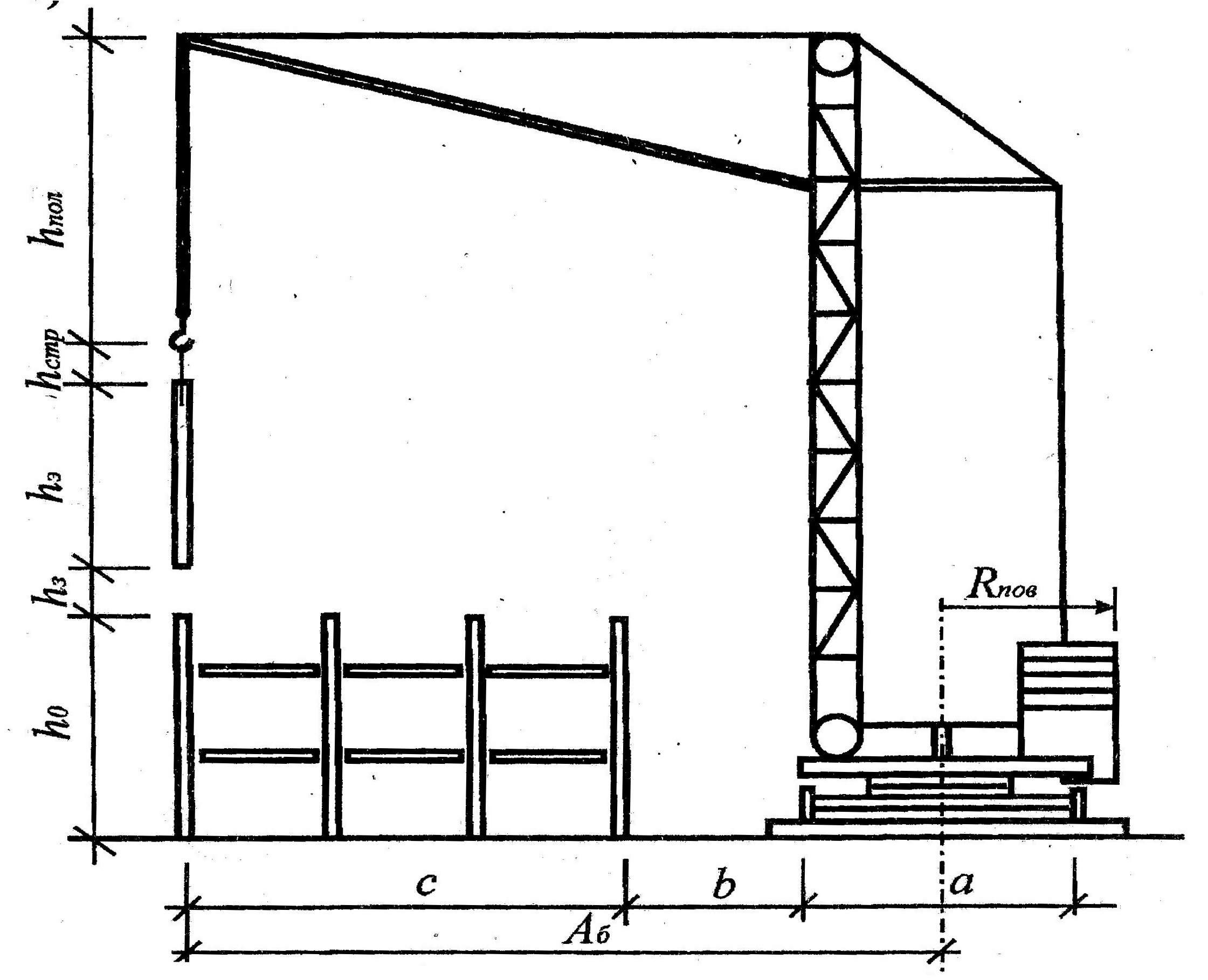

А_б = а/2 + b + с

где а – ширина подкранового пути, (7,5 м); b – минимальное расстояние от оси подкранового рельса до выступающей части здания со стороны крана, м; с – расстояние от центра тяжести элемента до выступающей части здания со стороны крана, м.

Положение оси подкрановых путей относительно строящегося здания (поперечная привязка башенного крана) определяют исходя из условия, что

b = R_пов + l_без –a/2, м

где R_пов – радиус поворотной платформы (5,5 м); l_без – безопасное расстояние, минимально допустимое расстояние от выступающей части крана до возводимого сооружения (принимают не менее 0,7 м).

4. Длина подкрановых путей.

L_пп = l_кр+ 2(l_тор +l_туп), м,

где l_кр –определяется графически (125 м.), определяется по чертежу, м; l_тор – величина тормозного пути крана (принимают не менее 1,5 м); l_туп – расстояние от конца рельсов до тупиков (принимают 0,5 м). Минимально допустимая длина подкрановых путей составляет два звена (2 × 12,5 = 25 м).

L_пп=121+2× (1,5+ 0,5)=125 м.

Подбор башенного крана:

1. Для элемента КК2:

= 3,4 + 0,18 + 0 = 3,58 т

А = 3+1,5+18,4=22,9 м,

b=3,8+0,7-3=1,5м.

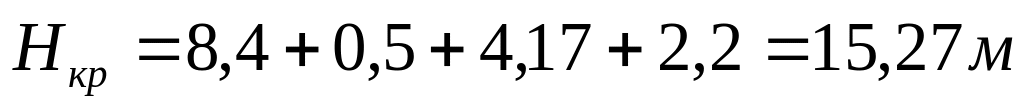

2. Для элемента ДЖ:

= 4,85 + 0,05 + 0,051 = 4,951 т

А = 3+1,5+16,75=21,25 м,

b=3,8+0,7-3=1,5м.

3. Для элемента ПК:

= 1,62 + 0,048 + 0 = 1,668 т

А = 3+1,5+18,2=22,7 м,

b=3,8+0,7-3=1,5м.

4. Для элемента РК:

= 3,48 + 0,05 + 0 = 3,53 т

А = 3+1,5+15,4 м,

b=3,8+0,7-3=1,5м.

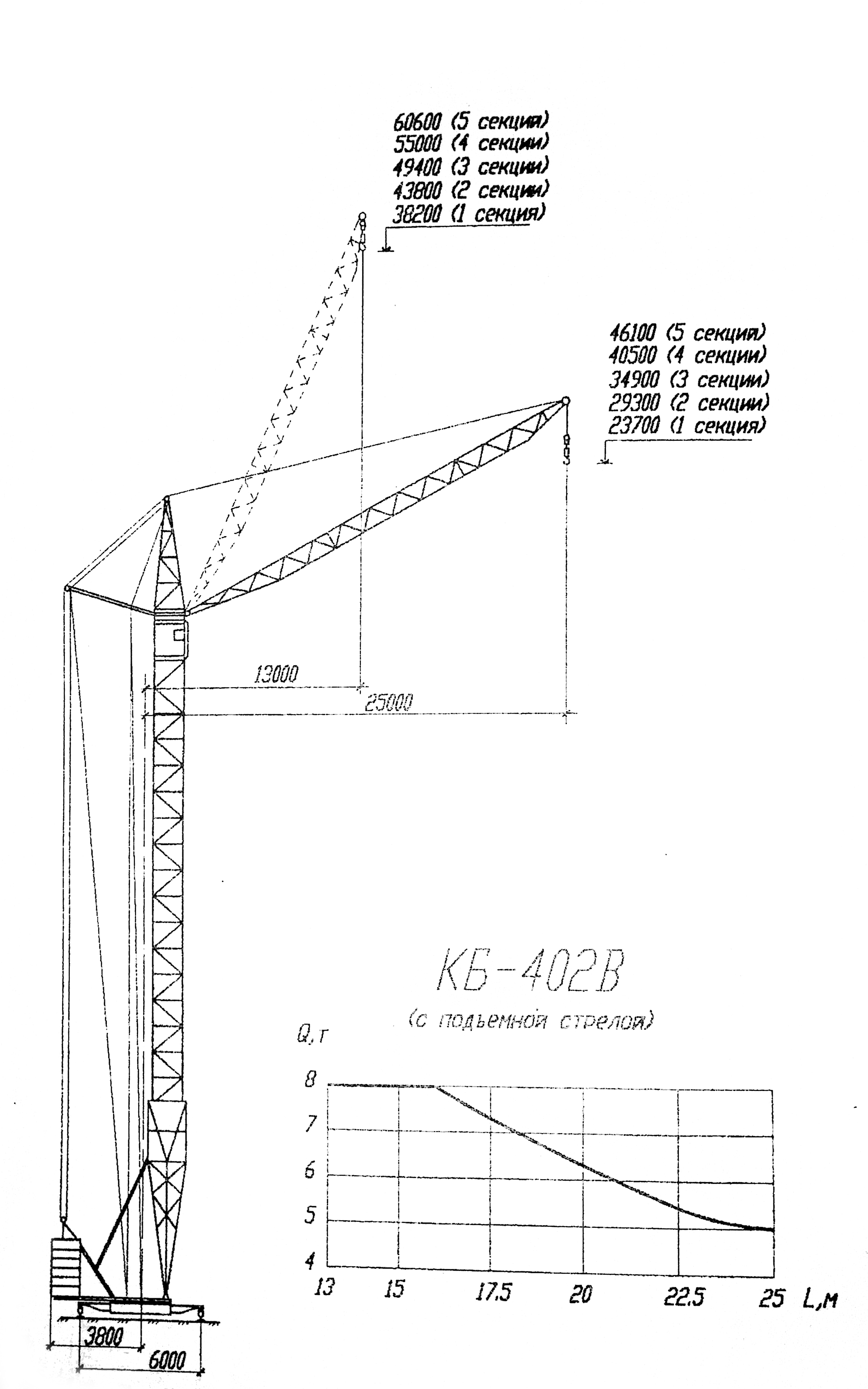

По наибольшим значениям = 4,951 т , = 31,29 м, = 22,9 м подбираем кран КБ-402В (стрела 25 м).

Таблица 4. Подбор кранов по техническим характеристикам
Монтируемые эл-ты		Требуемый вылет,м	Марка крана	Длина стрелы,м	Грузоподъемность Q, т		Высота подъема крюка Н,м
Наименование	Масса,т				Требуемая	Фактическая при вылете А	Требуемая	Фактическая при вылете А
КС1	4,15	5,92	КС-45717	21	4,33	5,5	12,9	20
КК2	3,4	24,6	КБ-402В	25	3,58	5,1	20,05	46,1
ДЖ	4,85	22,95	КБ-402В	25	4,951	5,1	15,27	46,1
ПК	1,62	24,4	КБ-402В	25	1,668	5,1	31,29	46,1
РК	3,48	21,6	КБ-402В	25	3,53	5,1	29,05	46,1

Таблица 5. Характеристика вариантов
Наименование характеристик	Вариант 1	Вариант 2
	Кран №1	Кран №2	Кран №3
Марка крана	КБ-402В	КС-45717	КБ-402В
Длина стрелы	25 м	21 м	25 м
Монтируемые конструкции	Колонны 1,2,3 яруса; ригели 1,2,3 яруса; диафрагмы жесткости 1,2,3 яруса; плиты перекрытия 1,2,3 яруса	Колонны 1 яруса	Колонны 2,3 яруса; ригели 1,2,3 яруса; диафрагмы жесткости 1,2,3 яруса; плиты перекрытия 1,2,3 яруса
