Министерство образования и науки Российской Федерации
Новосибирский государственный архитектурно-строительный университет (Сибстрин)
Кафедра технологии строительного производства
КУРСОВОЙ ПРОЕКТ
Проектирование технологии монтажа сборных железобетонных конструкций каркасных зданий
Выполнил:
студент 314 гр.
Пестеров С.А.
Руководитель:
Богатырева Т.В.
2013
СОДЕРЖАНИЕ
1. Исходнае данные
2. Конструктивная характеристика здания
3. Подсчет объемов монтажных работ
4. Выбор общей схемы организации и методов монтажных работ
4.1 Разбивка здания на захватки и ярусы
4.2 Последовательность монтажа элементов
4.3 Пути движения монтажных кранов
4.4 Взаимоувязка транспортировки, складирования и монтажа элементов конструкций
5. Выбор монтажной оснастки
6. Разработка, сравнение и выбор вариантов мантажа
6.1 Расчет требуемых технических параметров крана
6.2 Технико-экономическое сравнение вариантов монтажа
7. Выбор крана для разгрузочных работ
8. Указания по мантажу конструкций
9. Указания по технике безопасности
10. Список литературы
Исходные данные для проектирования:
Вариант: 71
Количество этажей: 6
Высота одного этажа: 4,2 м
Количество пролетов здания: 3
Размер температурного блока: 48 м
Количество температурных блоков: 3
Место строительства: г. Барнаул
Конструктивная характеристика здания.

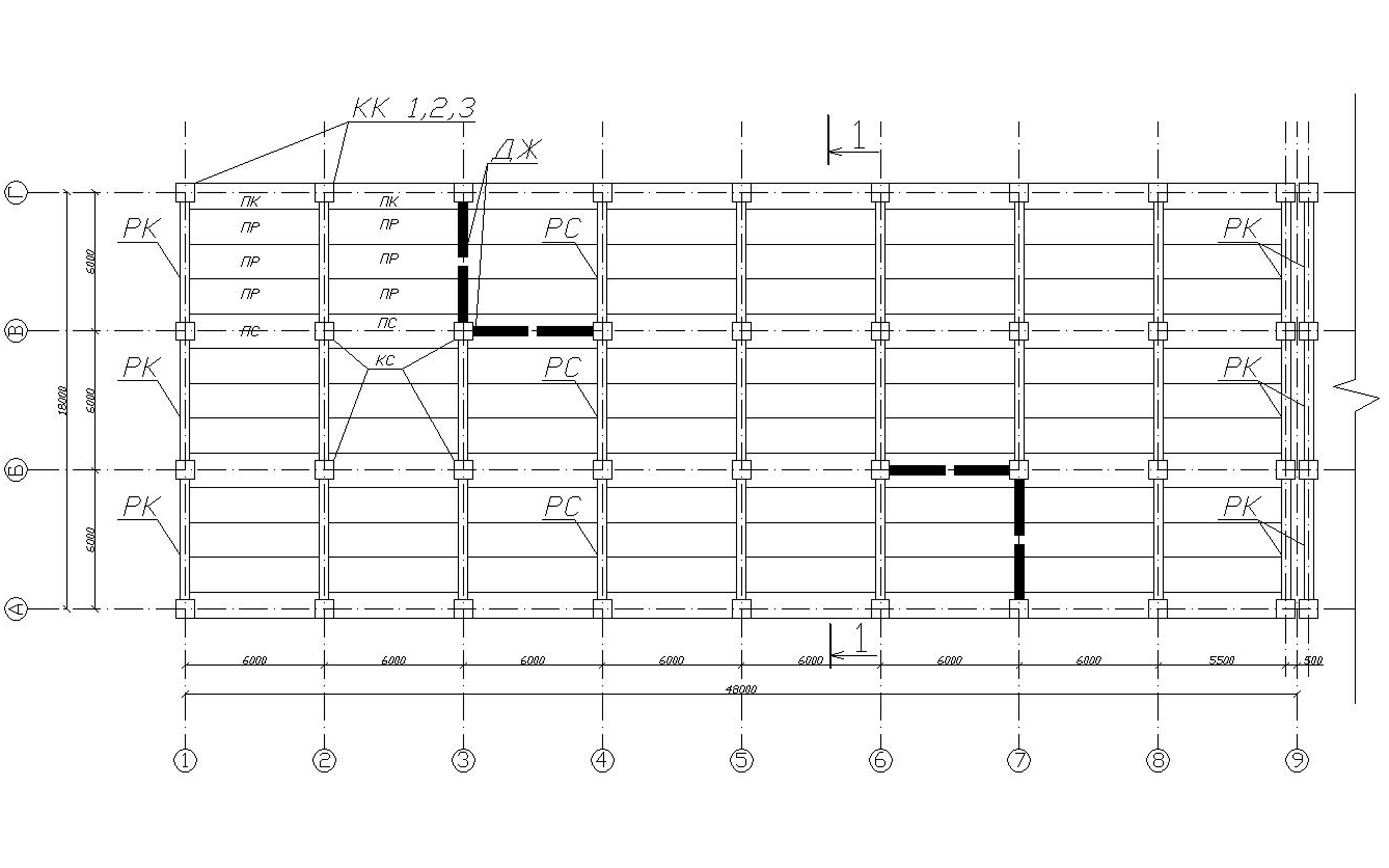

Рис. 1. Схема здания
Рис. 2. Разрез здания
Подсчет объемов монтажных работ.
Таблица 1. Ведомость монтажных работ |
|||||||
Наименование и марка элементов |
Конструктивные схемы |
Единицы измерения |
Количество |
Параметры |
|||
Одного элемента |
Всего |
||||||
Объем, м^3 |
Масса, т |
Объем, м^3 |
Масса, т |
||||

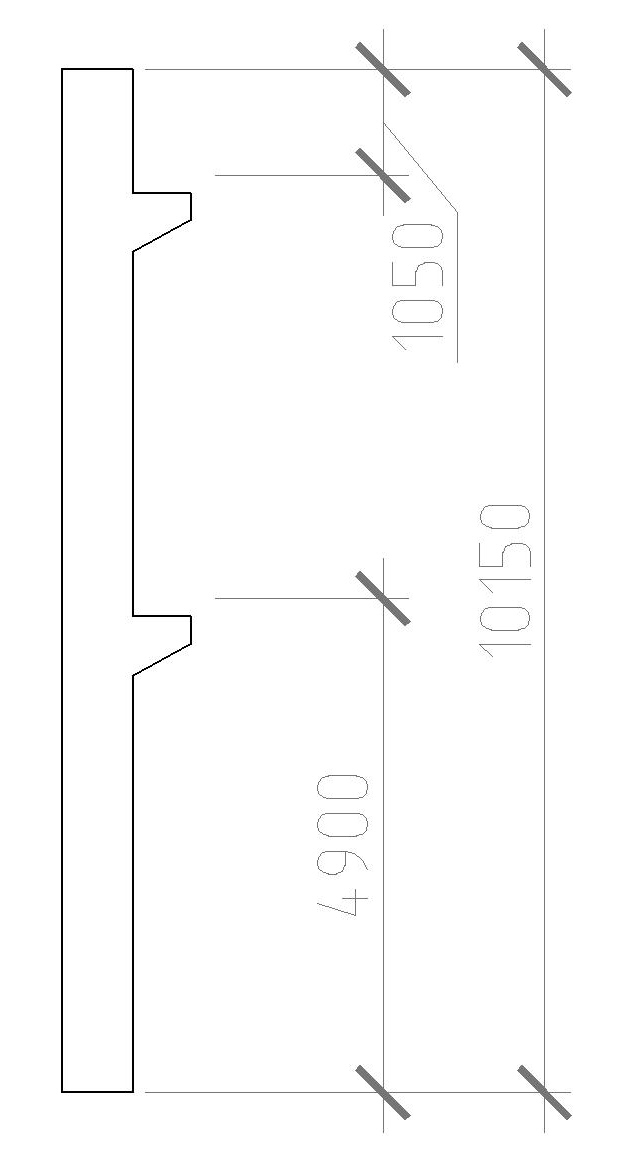

Колонна крайняя 1 яруса, КК1 |
|
шт. |
54 |
1,64 |
4,1 |
88,56 |
221,4 |

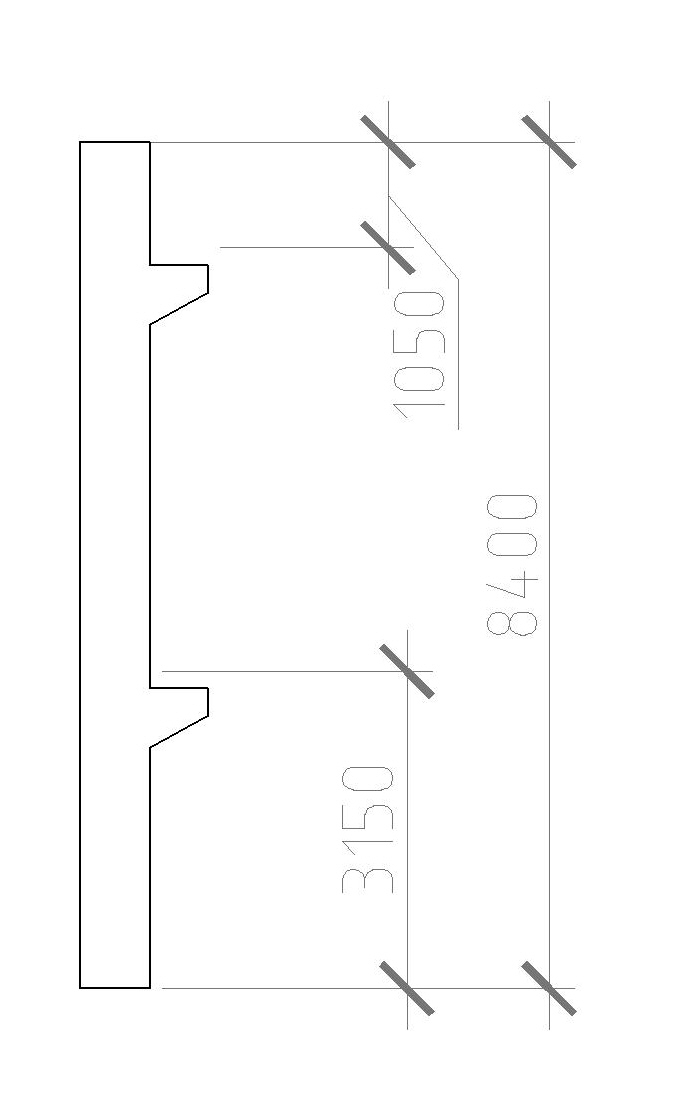

Колонна крайняя 2 яруса, КК2 |
|
шт. |
54 |
1,36 |
3,4 |
73,44 |
183,6 |

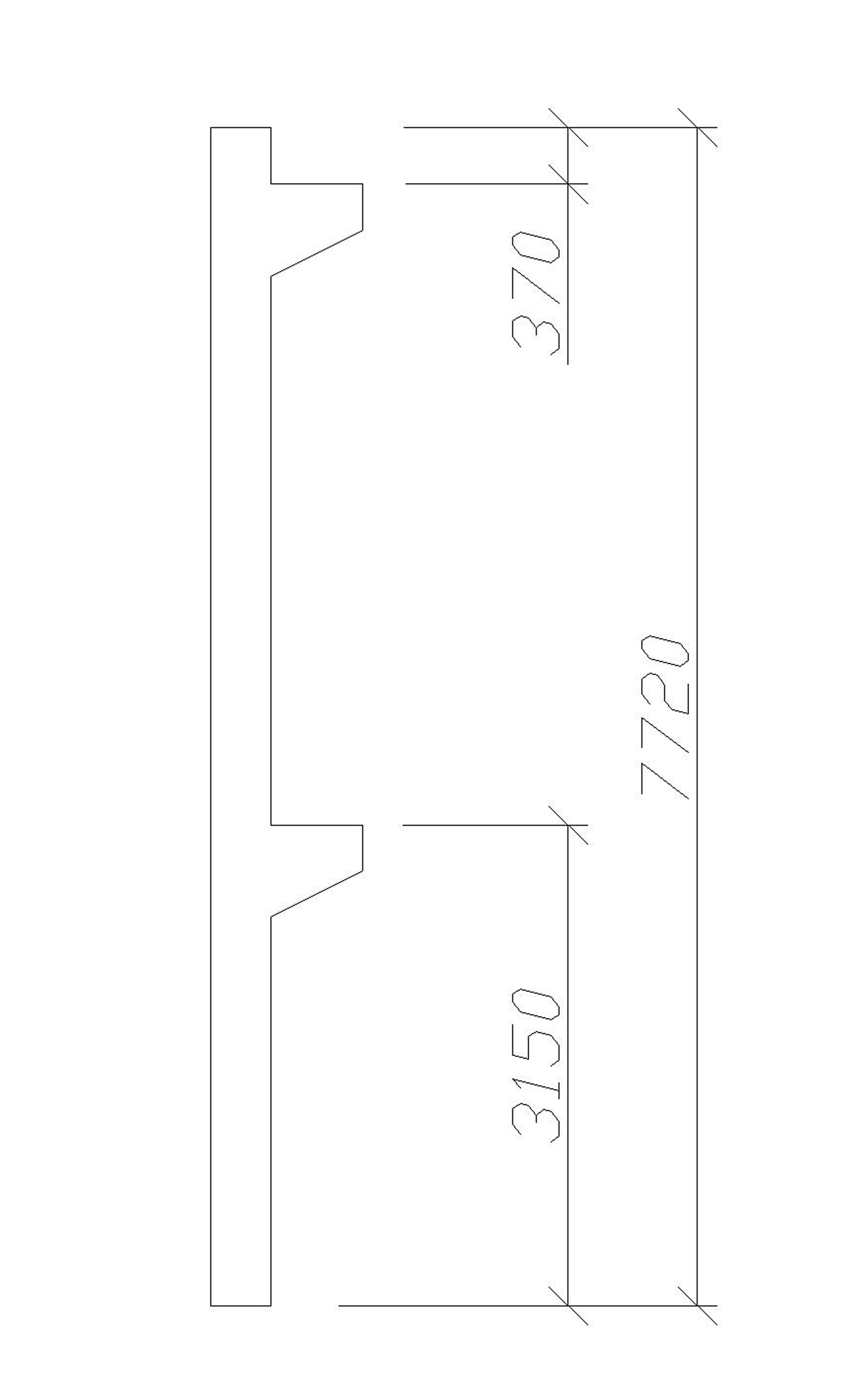

Колонна крайняя 3 яруса, КК3 |
|
шт. |
54 |
1,26 |
3,15 |
68,04 |
170,1 |

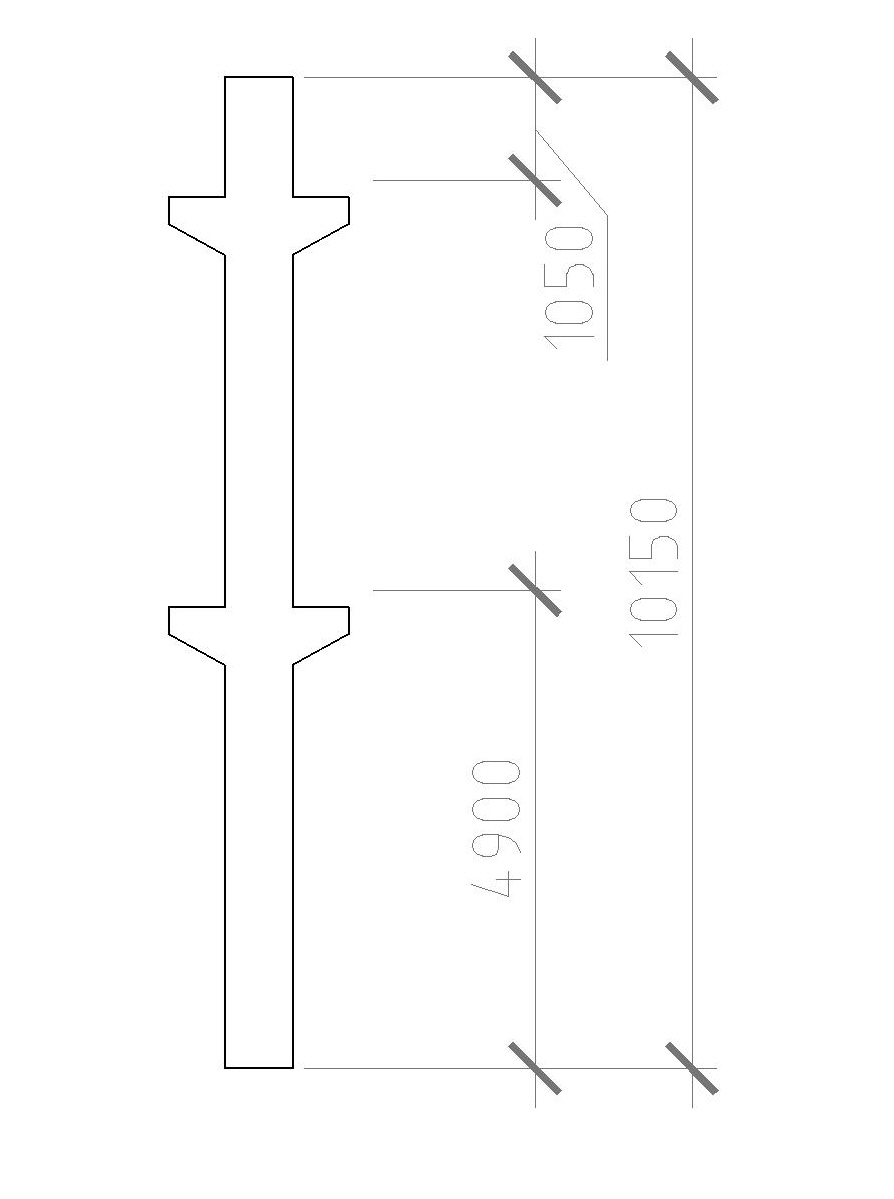

Колонна средняя 1 яруса, КС1 |
|
шт. |
54 |
1,66 |
4,15 |
89,64 |
224,1 |

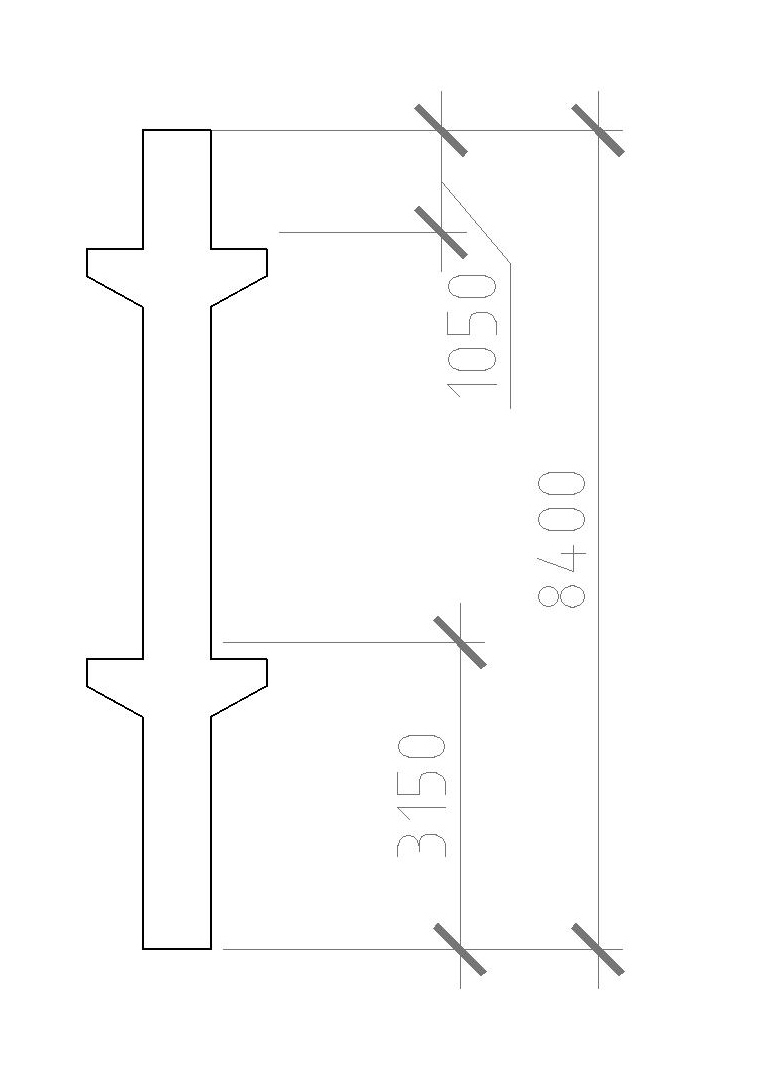

Колонна средняя 2 яруса, КС2 |
|
шт. |
54 |
1,38 |
3,45 |
74,52 |
186,3 |

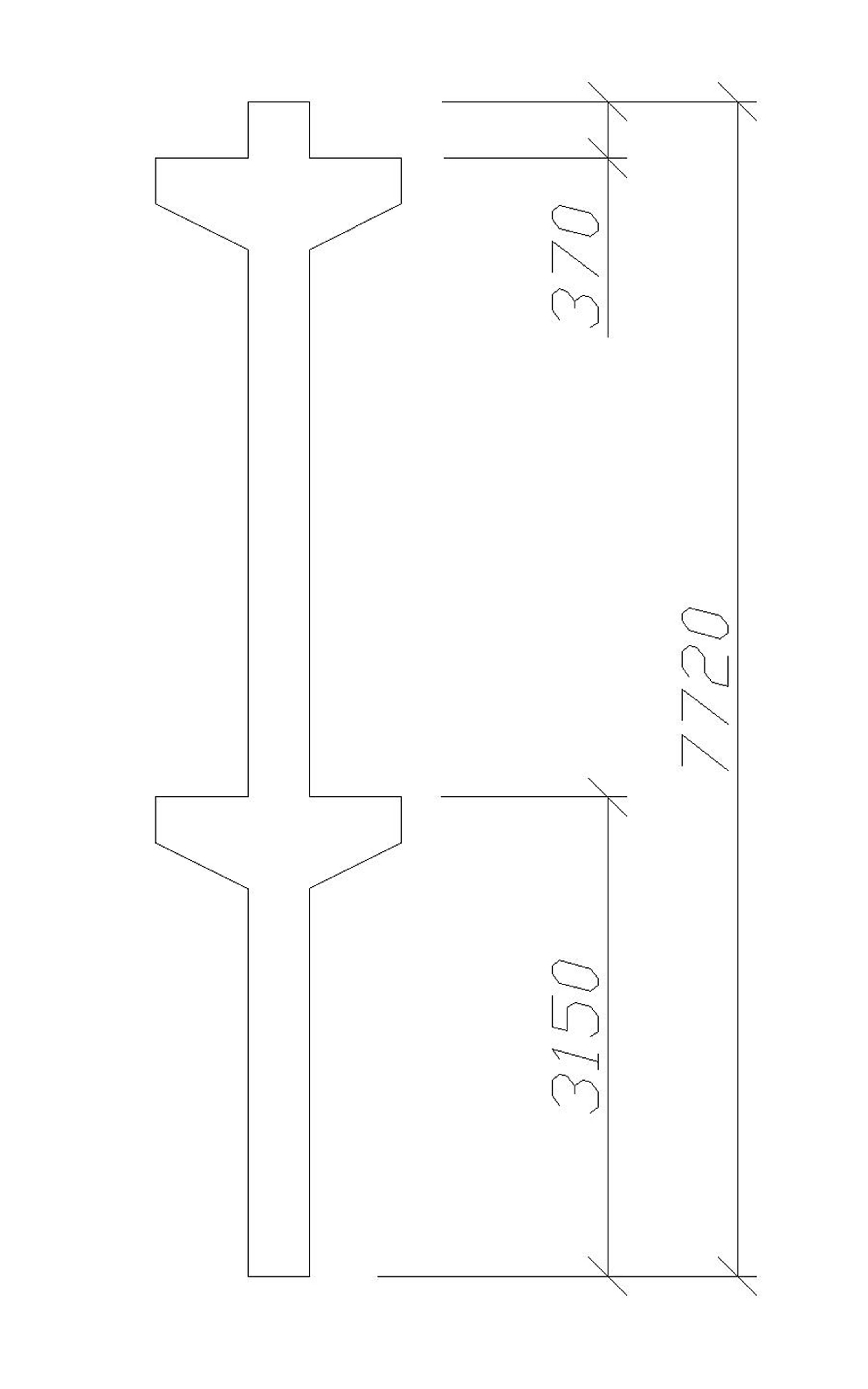

Колонна средняя 3 яруса, КС3 |
|
шт. |
54 |
1,28 |
3,2 |
69,12 |
172,8 |
Диафрагма жесткости, ДЖ |
|
шт. |
144 |
1,74 |
4,85 |
250,56 |
698,4 |
Ригель крайний, РК |
|
шт. |
108 |
1,25 |
3,48 |
135 |
375,84 |
Р игель средний, РС |
|
шт. |
306 |
1,5 |
4,17 |
459 |
1276 |
Плита связевая, ПС |
|
шт. |
252 |
1 |
2,8 |
252 |
705,6 |

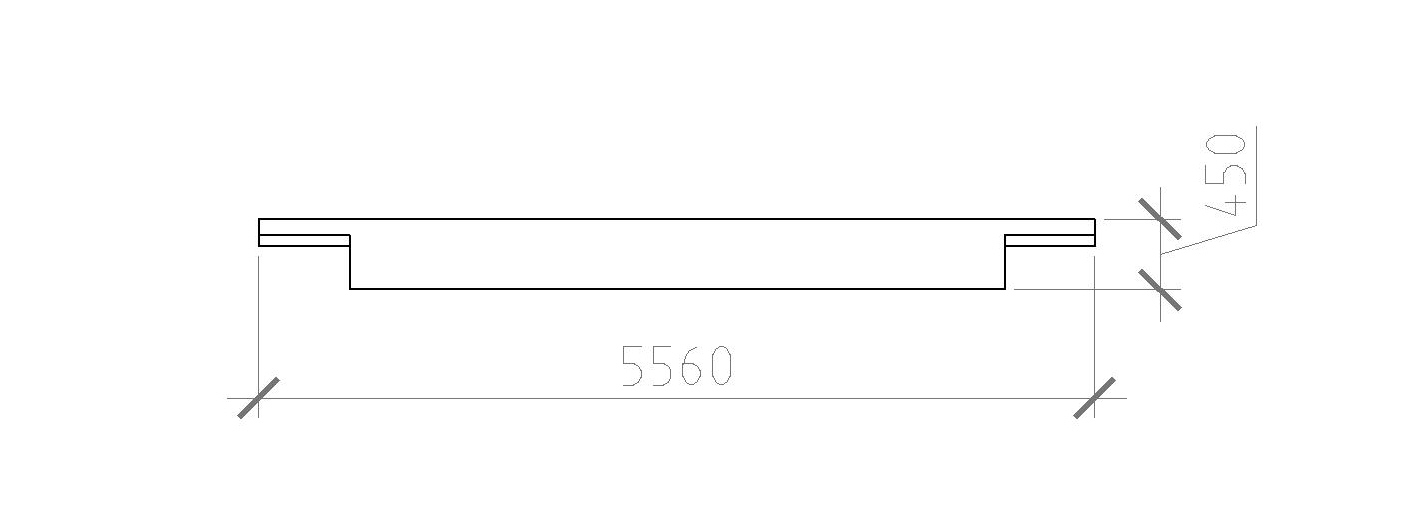

Плита рядовая, ПР |
|
шт. |
1296 |
1,03 |
2,7 |
1334,9 |
3499,2 |
Плита крайняя, ПК |
|
шт. |
288 |
0,65 |
1,62 |
187,2 |
466,56 |
Таблица 2. Ведомость объемов работ
№ п/п |
Наим. стыкуемых элементов |
Еденицы измерения |
Количество |
Показатели |
|||
Длина сварных швов,м |
Объем бетона или раствора, м³ |
||||||
на единицу |
всего |
на единицу |
всего |
||||
1 |
1. Колонна с фундаментом |
стык |
108 |
— |
— |
0,08 |
8,64 |
2 |
2. Колонна с колонной |
стык |
216 |
4 точки ванной сварки |
864 |
0,06 |
12,96 |
3 |
3. Ригель с колонной |
ригель |
972 |
3,2 |
3110,4 |
0,08 |
77,76 |
4 |
4. Диафрагма жесткости: |
||||||
5 |
а) между собой |
диафрагма |
144 |
4 точки ванной сварки |
576 |
0,1 |
14,4 |
6 |
б) с колонной |
диафрагма |
144 |
1,3 |
187,2 |
0,06 |
8,64 |
7 |
5. Плиты перекрытий: |
||||||
8 |
а) на одну плиту |
плита |
1836 |
0,3 |
550,8 |
— |
— |
9 |
б) на 1 м шва |
1 м шва |
9273,6 |
— |
— |
0,012 |
111,2832 |
