4.2. Клас будівлі

Проект житлового будинку розроблено на підставі завдання на проектування та паспорту типового проекту.

Прийняті такі дані:

• Клас будівлі - II;

• Ступінь довговічності – II;

• Ступінь вогнестійкості – II;

• Орієнтація фасадів – меридіональна /широтна, вільна/;

Будівля розташована в ІІ В2 кліматичному районі з наступними характеристиками природних умов:

• Температура зовнішнього повітря (згідно ДБН В.2.6-14-95) найбільш холодної п’ятиденки – t_з= ;

• Нормативне снігове навантаження – 1360 Па;

• Нормативне вітрове навантаження – 470 Па;

• Нормативна глибина промерзання грунту – 0,9 м;

• Сейсмічність району (згідно ДБН В.2.6-14-95) – до 6 балів.

4.3. Об’ємно – розпланувальне вирішення та конструктивна схема будівлі

Проектована будівля має прямокутну форму в плані, з розмірами в осях _________(м), висотою ____ (м). Будівля __ поверхова, висота поверху становить – ____(м). Конструктивна схема будівлі – безкаркасна з поздовжніми несучими стінами. Просторова жорсткість будівлі забезпечується за рахунок повздовжніх та поперечних капітальних стін, а також шляхом виконання наступних заходів:

• ретельної перев’язки фундаментних блоків:

• анкеруванням панелей перекриття та покриття із стінами;

• укладанням балконних плит одночасно з кладкою стіни.

4.4 ТЕП будівлі

1. Житлова площа: П_ж =

2. Корисна площа: П_к =

3. Ступінь економічності: К₁= П_ж / П_к =

4. Кубатура будинку: V=

5. Об’ємний коефіцієнт: К₂ = V / П_Ж

Кількість квартир в будинку:

Однокімнатних –

Двокімнатних –

Трьохкімнатних –

РАЗОМ ___ квартири.

5. Розрахунки до архітектурно – будівельної частини

5.1. Визначення розмірів сходової клітки

Розраховуємо двомаршові сходи маючи такі вихідні дані:

Н_ПОВ. = 2,8м

а – ширина маршу, а = 1,35м;

і – похил маршу, і = 1:2;

Розмір східця – 150 х 300мм;

Висота маршу: Н_ПОВ / 2 = 2800/2 = 1400мм;

Кількість присхідців в одному марші становить: n = 1400/150 = 9;

Кількість проступів в одному марші становить: m = n – 1 = 9 -1 = 8;

Довжина горизонтальної проекції маршу становить:

а = 300 m = 300 8 = 2400мм;

Довжина сходової клітки: L = а + 2а = 2400 + 2 1350 = 5100мм

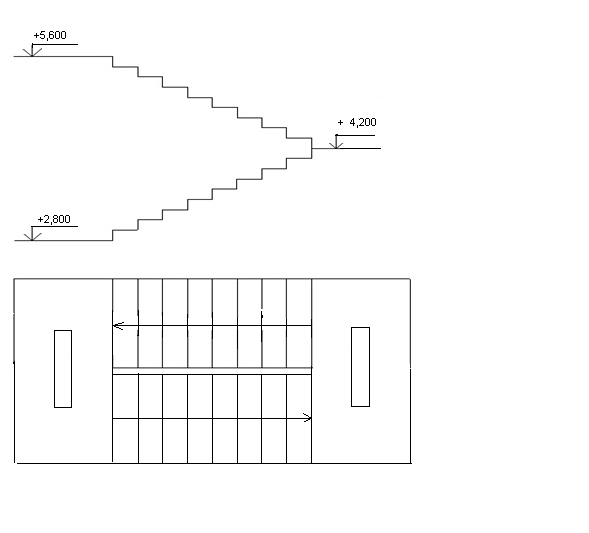

Висновок: розміри сходової клітки не повинні бути меншими за 2800 х 5100мм, що задовольняє планувальні розміри проекту. Проводимо графічну розбивку сходів М 1:50.

Розріз 1-1 (1:50)

6. Прийняті конструктивні вирішення окремих елементів будівлі

6.1. Фундаменти

Підземна частина будівлі запроектована без підвалу.

Фундаменти – стрічкові, запроектовані із збірних залізобетонних елементів ГОСТ 13580-85. Фундаментні плити укладені по піщаній підготовці товщиною 100мм. Під зовнішні стіни прийнято ФЛ 12.24 та ФЛ 12.12, а під внутрішні стіни – ФЛ 14.24 та ФЛ 14.12.

Фундаментні блоки (ГОСТ 13579-78) змонтовано на цементному розчині М50, товщина швів – 20мм, з перев’язуванням вертикальних швів. Прийнято такі марки блоків:

• під зовнішні стіни – ФБС 24.5.6; ФБС 12.5.6; ФБС 9.5.6 ;

• під внутрішні стіни – ФБС 24.4.6; ФБС 12.4.6; ФБС 9.4.6.

На позначці – 0,380 по периметру усіх стін влаштована горизонтальна гідроізоляція із 2 шарів руберойду на мастиці. Вертикальна гідроізоляція виконана шляхом обмазування поверхонь зовнішніх стін гарячим бітумом за два рази. Підошва фундаментів має позначку - 2,480.

6.2. Стіни

Кладка стін відповідає вимогам: СНиП II – 22-81 “Каменные и армокаменные конструкции. Нормы проектирования.”, СНиП 3.03.01-87 «Несущие и ограждающие конструкции».

Конструкція зовнішніх стін підвищеного теплозбереження, складається із двох шарів:

I шар - кладка, товщиною 380мм (з прив’язкою 200/280) із керамічної цегли рядової, повнотілої КРП в – 1/75/1620/15 ДСТУ. В. 2.7-61-97 на цементно-піщаному розчині М 50.

II шар - ефективний плитний утеплювач із пінополістирольних плит, товщиною 100мм, розміщений з фасадного боку стіни.

Внутрішні стіни – 380мм (з прив’язкою 190/190мм). Цегла повнотіла звичайна М 75 викладена на розчині М 50.
