А). По области применения:
■ опалубки для стен;

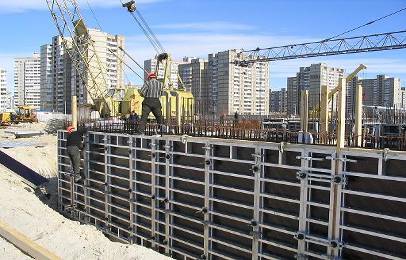

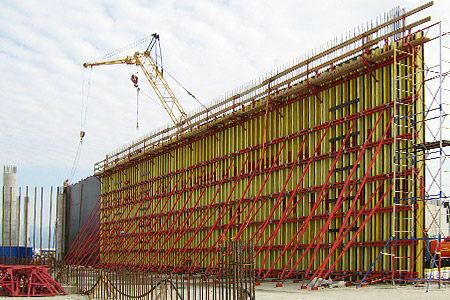

Рис.7. Опалубки для стен.
■ опалубка для перекрытий. Основным элементом опалубки для
перекрытий является полусекция, которая состоит из:
- одной горизонтальной;
- и одной вертикальной панелей.
Опалубка перекрытий предназначена для одновременного опалубливания стен и перекрытий типовых секций. Применяется для серийного производства зданий коридорного типа с одинаковыми помещениями (гостиницы, больницы и т.п.).

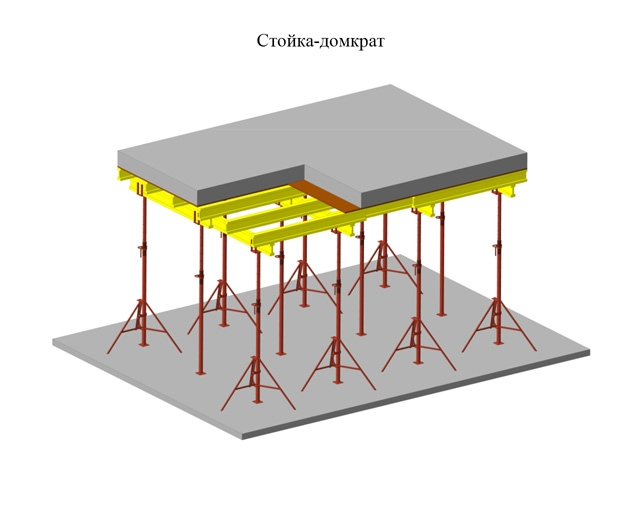

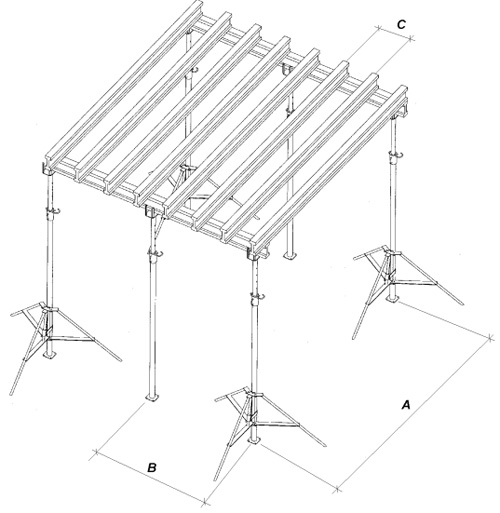

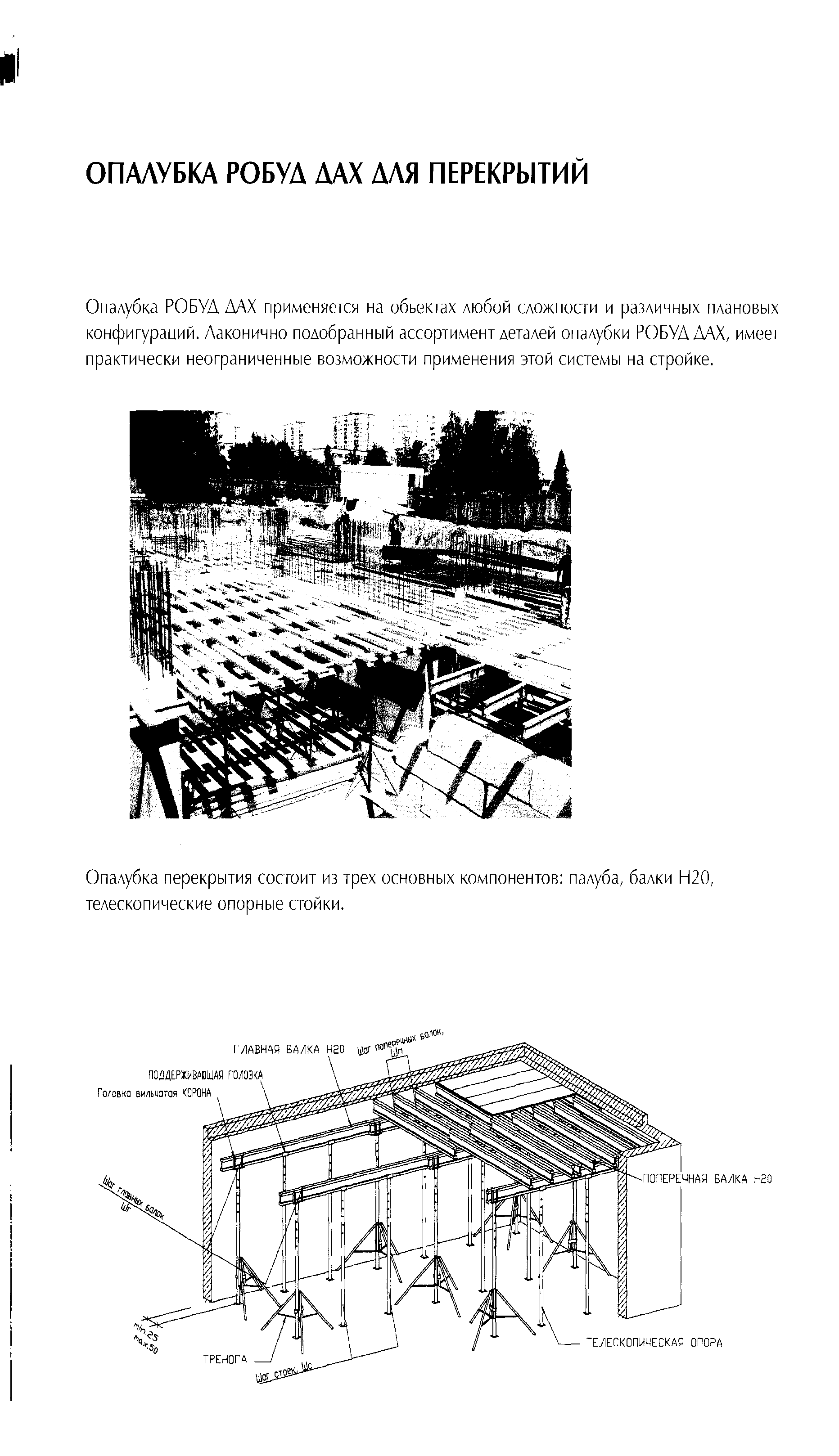

Рис.8. Опалубка для перекрытий.
Опалубка перекрытий на сегодняшний день является самым эффективным способом возведения высотных перекрытий в монолитном строительстве. Опалубка перекрытий может выдерживать большие нагрузки, легко монтируется и демонтируется. Данный вид опалубочных систем не требует специальных условий при транспортировке и хранении.
Опалубка перекрытий представляет собой жесткий каркас, состоящий из опорных стоек (телескопические стойки), треног, унивилок, деревянных или металлических балок. Эксплуатируется опалубка перекрытий не телескопических стойках в связке с деревянными или металлическими балками, на которые укладывается ламинированная фанера. Данный вид опалубки перекрытий разделяется на опалубку на объёмных стойках и опалубку перекрытий на телескопических стойках.
Опалубка перекрытий на объёмных стойках. Данный вид опалубки состоит из стоек и домкратов. Клиновый узел как особенность крепления опалубки перекрытий на объёмных стойках обеспечивает высокую прочность конструкции и делает подобную опалубку перекрытий более безопасной. С помощью нее можно быстро и эффективно формировать опорные конструкции под перекрытия высотой от 1,5 м до 40м. Для небольших высот возможна расстановка объёмной стойки отдельными турами и блоками, что существенно удешевляет комплект опалубки и позволяет ему конкурировать по цене с телескопическими стойками.

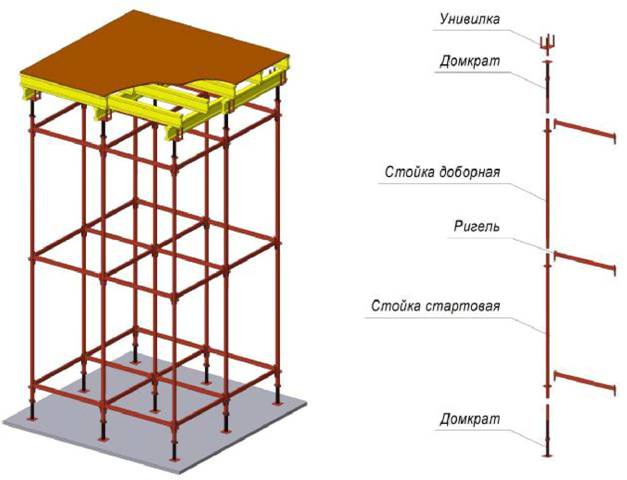

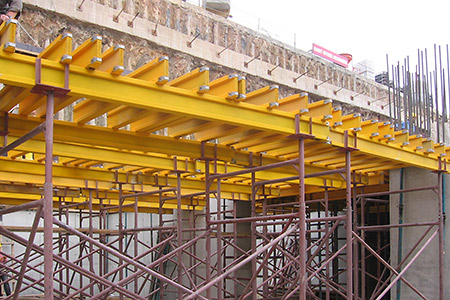

Рис.9. Опалубка перекрытий на объёмных стойках.

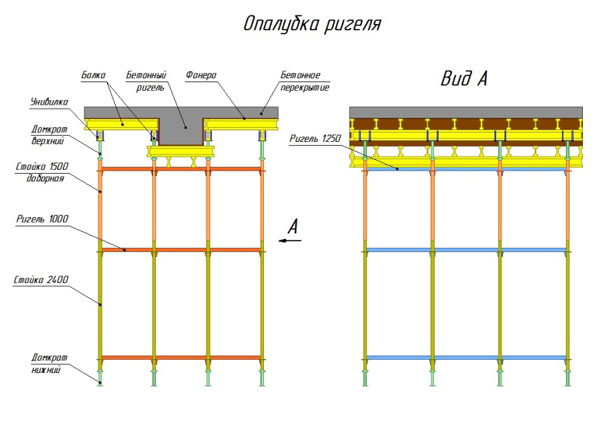

Рис.10. Опалубка ригеля.
Опалубка перекрытий на телескопических стойках. Система телескопических стоек предназначена для возведения монолитных перекрытий высотой от 1,5 до 5,9 м., создавать перекрытия из бетона любой формы и высоты. Кроме того, опалубка перекрытий на телескопических стойках легко меняет высоту благодаря выдвиганию внутренней трубы. Фиксация осуществляется при помощи замка и унивилки. Телескопические стойки домкраты благодаря своим конструктивным особенностям позволяют осуществлять монтаж опалубки на разных высотных уровнях, нужных заказчику.
Телескопическая стойка домкрат предназначена для восприятия вертикальных нагрузок от щитов опалубки или иных горизонтальных элементов.
а б
в г д
е

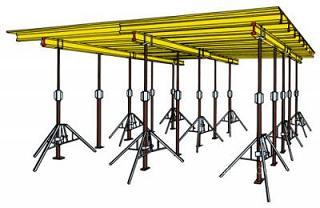

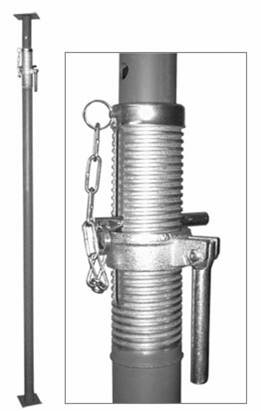

Рис.11. Стойка-домкрат опалубки:

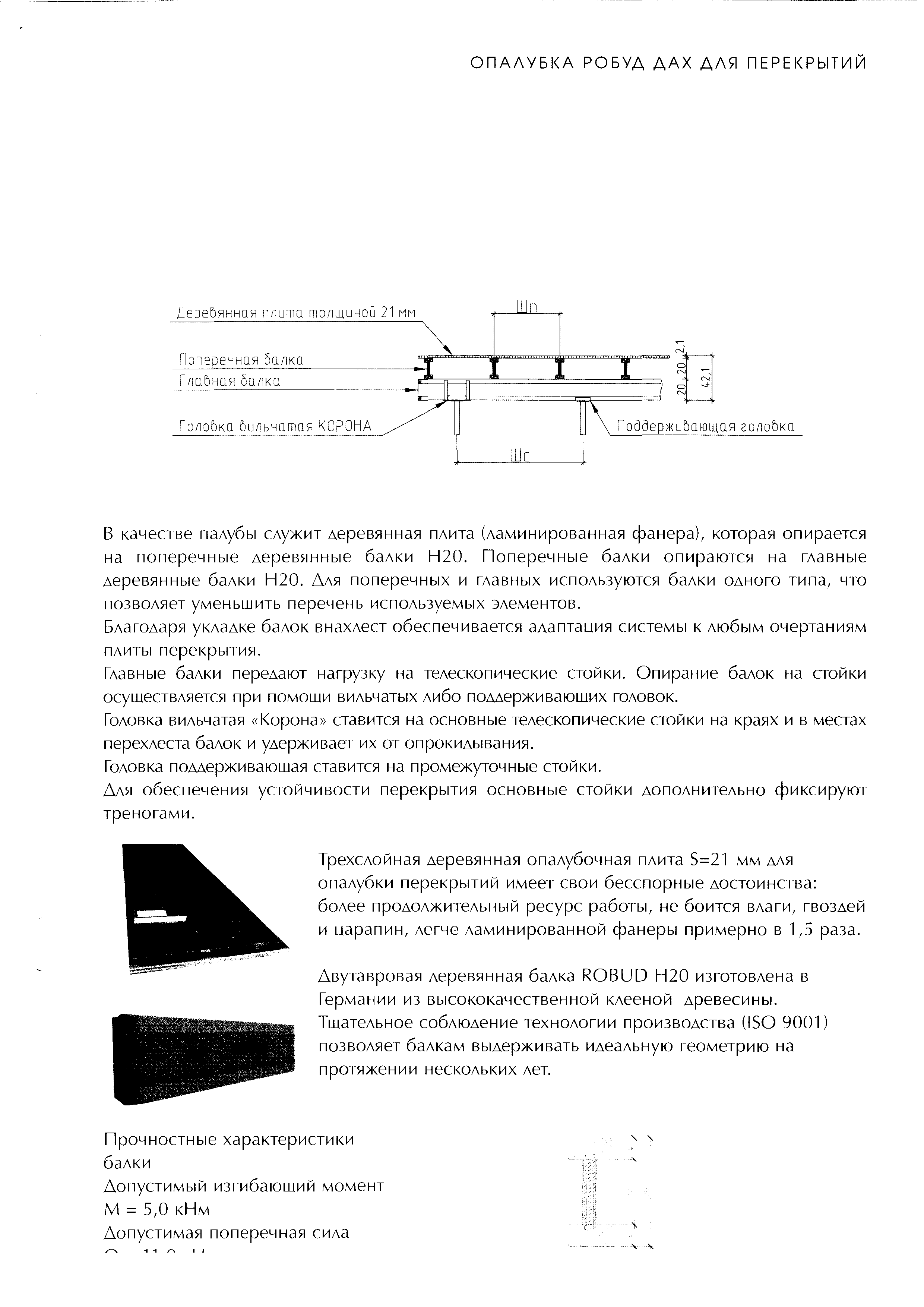

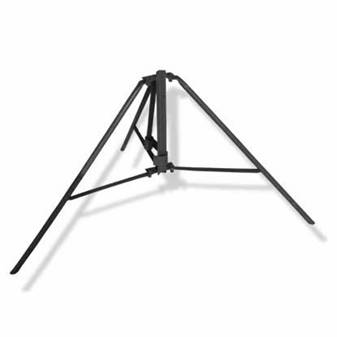

а - опалубка перекрытий на телескопических стойках; б – винтовой домкрат стойки; в - тренога для стойки опалубки перекрытий (выполняет фиксирующую функцию для стойки опалубки); г - унивилка для стойки опалубки перекрытий (предназначена для фиксации балок опалубки перекрытия); д - балка опалубки перекрытий (выполняет несущую функцию, служит для размещения и крепления фанеры); е – монтаж опалубки.
■ опалубка для колонн;

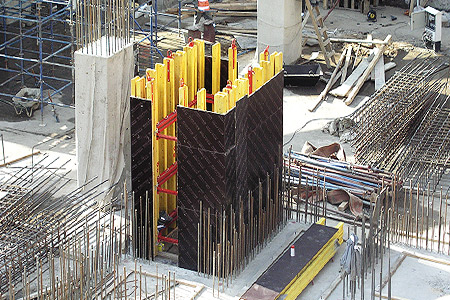

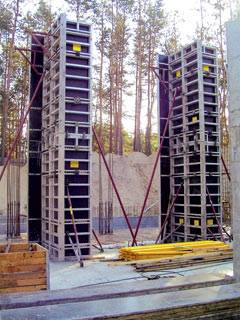

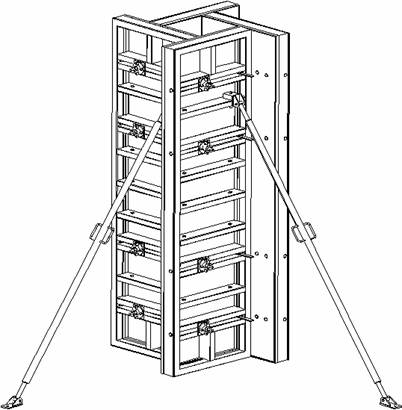

Рис.12. Опалубка для колонн (из универсальных щитов).
■ опалубка для лифтовых шахт;
Рис.13. Опалубочные конструкции
для монолитных шахт лифтов.
■ разработаны также опалубочные системы для выполне-
