5 Измерение металлосвязи, переходного сопротивления контактов
Сопротивление заземляющей проводки может быть измерено измерителем заземления М372.
Целью данной проверки является не измерение точного значения сопротивления заземляющей проводки, а выявление повреждений и плохих контактов в ней. Поэтому достаточно убедится, что величина сопротивления не выходит за допустимые пределы (0.05 Ом).
Схема по которой проводится испытание изображена на рисунке 5.1.

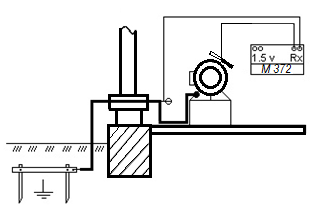

Рисунок 5.1 – Схема подключения прибора М372
Результаты проведения испытаний целости заземляющей проводки оформлены протоколом и приведены в ПРИЛОЖЕНИИ В.
6 Измерение электрической энергии
Для учета активной энергии в цепях однофазного тока используют счетчики СО и СОУ, а цепях трехфазного тока СА3, СА4, СА3У, СА4У. Реактивная энергия измеряется счетчиками СР4, СР4У Цифра 3 в обозначении типа счетчика указывает, что он предназначен для трехпроводной сети, 4 – для четырехпроводной сети.
Выбор класса точности счетчиков зависит от назначения, способа включения и вида измеряемой энергии.
По назначению счетчики можно разделить на следующие категории:
а) расчетные и предназначенные для техническго (контрольного) учета;
б) счетчики непосредственного включения и включающиеся через измерительные трансформаторы тока и напряжения.
Устройство и соединение индукционного счетчика типа СО-2 изображено на рисунке 6.1.

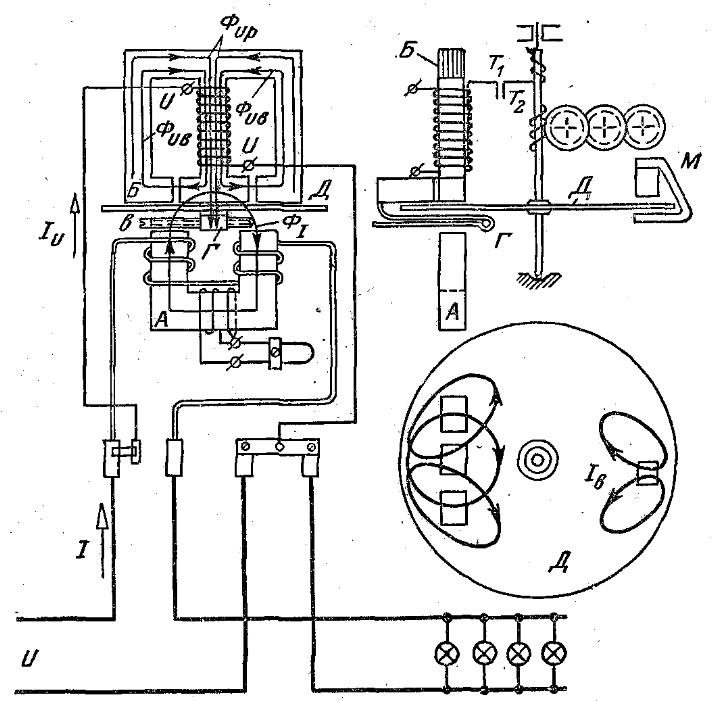

Рисунок 6.1 – Однофазный счетчик СО-2
