2.9. Технологічні розрахунки
2.9.1. Визначення фондів робочого часу устаткування
Номінальний
річний фонд часу
установлюється як різниця загальної
кількості доби в році й кількості
неробочих днів, що включають, святкові
і вихідні дні:
(2.1)
де
=365
дн. – кількість днів у році по календарі,
=(104+8)-
неробочі дні (вихідні).
При 8 годинному робочому дні в одну зміну й п'ятиденному робочому тижню з урахуванням скорочення в передсвяткові дні:
(2.2)
Для
визначення дійсного річного фонду часу
роботи устаткування
необхідно врахувати загальні річні
потоки часу на неминучі простої
устаткування, які при однозмінній роботі
становлять від 3% до 5% номінального:
(2.3)
де
-
дійсний час роботи устаткування,
- коефіцієнт часу на ремонт устаткування
внаслідок невиходу робітників по
поважних причинах. Для стандартних ванн
= 0,06
(годин)
2.9.2. Визначення виробничої програми
Визначення
річної виробничої програми ділянки
проводять за річним значенням з
урахуванням виправлення браку деталей:
(2.4)
де
- коефіцієнт, що враховує виправлений
брак деталей, залежить від якості роботи
устаткування й дорівнює 0,5-3%, приймемо
рівним 0,03;
- завдання на рік (без браку);
=30000
м2/рік
– річне завдання.
Добова виробнича програма:
(2.5)
Годинна продуктивність визначається:
(2.6)
2.9.3. Вибір і розрахунок кількості устаткування і його габаритних розмірів
Повний час обробки розраховуємо за рівнянням:
(2.7)
де
- технологічний час (час обробки деталей
у ванні),
-допоміжний час (час, затрачуваний на
завантаження й вивантаження деталей
на даній операції при безперервному
процесі) хв. Час розраховується по
формулі:
(2.8)
де
- товщина покриття 9 мкм, d – щільність
обложеного металу 7130 кг/м3
, ік -
середня катодна густина струму 200 А/м2,
Вс – вихід за струмом 92%, Ке
– електрохімічний еквівалент металу
0,00122 кг/Кл,
доп
- приймаємо 2 хв.
При нанесенні гальванічних покриттів у барабанних электролізерах розрахунковий технологічний час ( ) необхідно збільшити на 15…20% у зв'язку з механічним стиранням покриття й нерівномірностю пересипання деталей при электролізі, таким чином буде становити 21 хвилину.
Знаходимо час, необхідний для обробки деталей на даній операції з урахуванням часу на їхнє завантаження
Загальний час обробки всіх завантажень:
(2.9)
де
=
1,04;
-
дійсний час роботи устаткування, рівний
1,04 години.
Величина одночасного завантаження всіх ванн:
(м2) (2.10)
Приймаємо,
що
=
0,1
,
тоді
Розраховуємо річну продуктивність ванни:
(2.11)
Коефіцієнт завантаження устаткування:
(2.12)
Кількість ванн розраховано вірно, оскільки Кзагр перебуває в межах 0,75...0…0,85

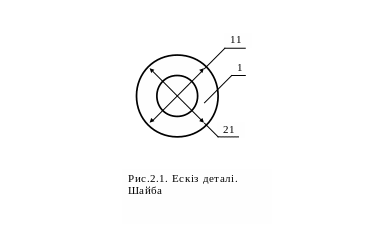

Приведемо вид деталі з її розмірами (мм).
Площа такої деталі S = 0,70·10-3 м2, масса детали m = 0,003 кг.
Для розрахунку внутрішнього (Двн) і зовнішнього(Дзовн) діаметрів барабану визначимо насипний об'єм деталей Vнас:
Vнас =(3...10) ·Vдет =(3...10) ·G /dдет, (2.13)
де dдет – густина металу деталі, 7860(кг/м3); G – маса одноразового зазавантаження деталей, приймаємо 40 кг:
Vнас = 3 ·40 /7860 = 0,015 (м3)
Розраховуємо розмір ширини шестигранника (а):
а
=
(м)
(2.14)
Величину
lб
орієнтовно приймаємо рівною 0,864 м.
Розміри барабану пов'язані з величиною сторони шестикутника (а) співвідношеннями:
Двн
= а·
;
Двнеш
= 2а+2m, (2.15)
де m-товщина стінок барабана, її величину приймаємо 5 мм.
У
такий спосіб Двн=
(м),
Двнеш=
(м).
Тому
що довжину барабану рекомендується
приймати в межах (1,5...3,0)Двн,
а висоту шару деталей в барабані
h=(1/6)Двн,
де lб=
(м),
а h=
(м).
Розраховуємо внутрішню довжину ванни для барабана lв, м:
lв=lб
+ 2l1
=
(м), (2.16)
де lб – довжина барабана, м; l1 – відстань між торцевими стінками барабана і стінками ванни, приймаємо рівним 0,1 м.
Внутрішня ширина ванни В, м:
В = Двнеш + 2В1 + 2В2 + 2ВА , (2.17)
В=
(м)
де В1 – відстань між анодом і ближнім краєм барабана, приймаємо 0,15 м; В2 – відстань між анодом і поздовжньою стінкою ванни, приймаємо 0,08 м; ВА – товщина анода, приймаємо 0,01 м.
Внутрішня висота ванни h, м:
h = h1 + h2 + hб + Двнеш =1,2 (м) , (2.18)
h = 0,2 + 0,15 + 0,2 + 0,410 = 0,96 (м)
де h1-відстань від дна ванни до нижнього краю барабана, становить 0,2 м; h2–відстань від дзеркала електроліту до верхньої частини барабана, становить 0,15 м; hб–відстань від дзеркала електроліту до верхнього краю бортів ванни, приймаємо 0,2 м; Двнеш–зовнішній діаметр описаної окружності барабана.
Вибираемо ванну для хімічної обробки металів з вентиляцією, без нагрівання, без перемішування 51.000-04 по ОСГ2 П 65-1-80. Корпус ванни з вуглецевої сталі із внутрішньою футеровкою з вініпласту й робочим об'ємом V=1,875 м3, з габаритними розмірами L=1250 мм; B=1000 мм; H=1000 мм.
Кількість ван з барабанами :
nб
=
(ванна)
(2.19)
де Ус - начення одночасного завантаження усіх ванн
G - величина маси одночасного завантаження
